Vue éclatée four BAUMATIC POP1040BL

Name: BAUMATIC POP1040BL
Brand: BAUMATIC
SKU: POP1040BL

Découvrez la vue éclatée complète four BAUMATIC POP1040BL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BAUMATIC POP1040BL et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée BAUMATIC POP1040BL référence 22 pièces détachées, dont support four, tole four ventilateur tangentiel, tole four extérieure, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BAUMATIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Four (repère 107, 144881119.21 €) · Résistance Four Inférieur 1300W (repère 112, 57.87 €) · SUPPORT Four Résistance Inférieur (repère 113, 26.24 €) · TOLE Four Supérieur Résistance Inférieur (repère 546, 41.23 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four Inférieur 1300W (repère 112, 57.87 €) · SUPPORT Four Résistance Inférieur (repère 113, 26.24 €) · TOLE Four Supérieur Résistance Inférieur (repère 546, 41.23 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : TOLE Four VENTILATEUR TANGENTIEL (repère 9, 47.35 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

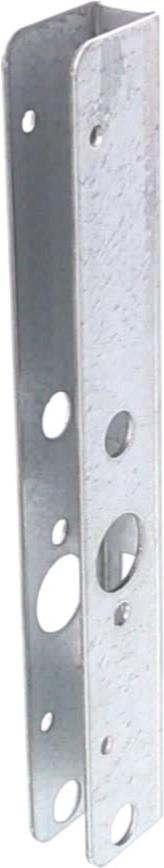

Sur cette vue : CHARNIERE Four FEMELLE (repère 17, 13.11 €).
