Vue éclatée four BAUMATIC POP9030BL

Name: BAUMATIC POP9030BL
Brand: BAUMATIC
SKU: POP9030BL

Découvrez la vue éclatée complète four BAUMATIC POP9030BL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BAUMATIC POP9030BL et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée BAUMATIC POP9030BL référence 21 pièces détachées, dont support four charniere, sonde four, résistance four supérieur 900+1600w e, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BAUMATIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

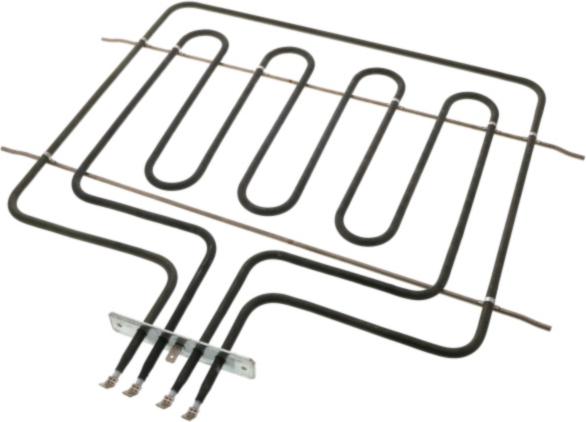

Sur cette vue : Résistance Four Supérieur 900+1600W E (repère 100) · RESISTANCE Four SOLE 1300w (repère 112, 37.18 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four Supérieur 900+1600W E (repère 100) · RESISTANCE Four SOLE 1300w (repère 112, 37.18 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

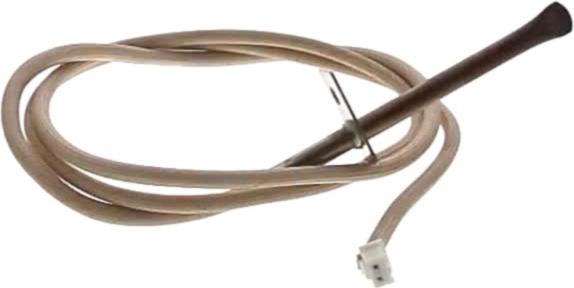

Sur cette vue : SONDE Four (repère 29, 43.71 €) · THERMOSTAT Four SECURITE (repère 584, 33.39 €) · VENTILATEUR Four TANGENTIEL (repère 587, 69.35 €) · THERMOSTAT Four KLIXON 45° (repère 610, 50.11 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Four CHARNIERE (repère 17, 13.08 €) · VERROU Four PORTE FOUR (repère 127, 306.89 €) · VITRE Four INTERIEURE 410*310 (repère 358, 87.9 €) · CHARNIERE Four PORTE Gauche OU Droit (repère 360, 33.92 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four SECURITE (repère 584, 33.39 €) · THERMOSTAT Four KLIXON 45° (repère 610, 50.11 €) · THERMOSTAT Four KLIXON 70° (repère 845, 31.06 €)
