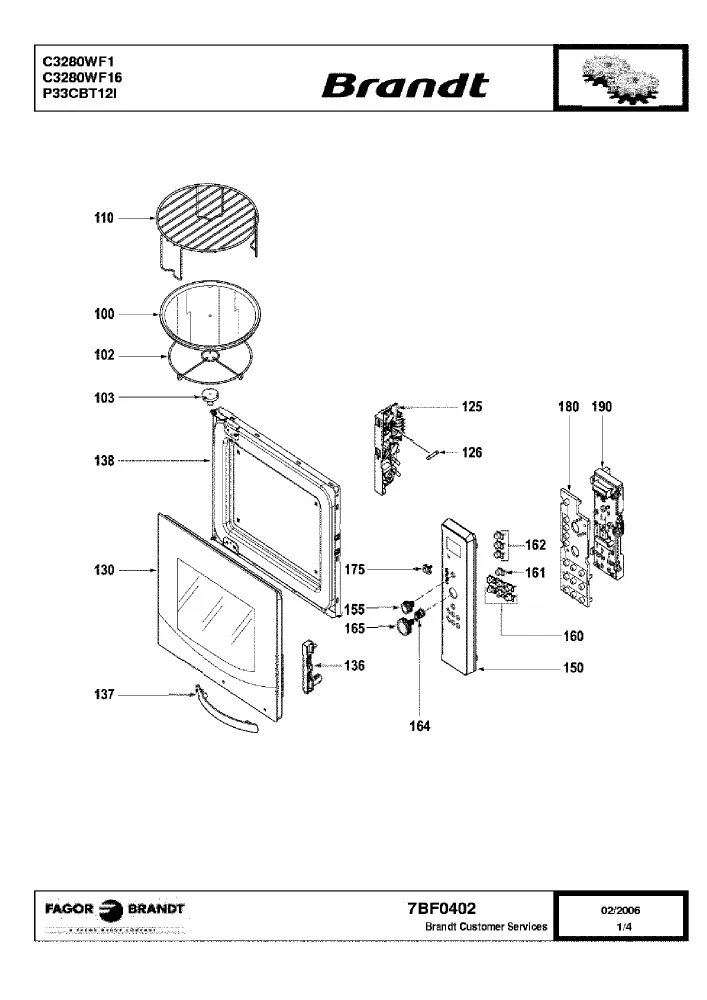

Vue éclatée micro-ondes BRANDT C3280WF1 C3280WF16

Name: BRANDT C3280WF1 C3280WF16
Brand: BRANDT
SKU: C3280WF1 C3280WF16

Découvrez la vue éclatée complète micro-ondes BRANDT C3280WF1 C3280WF16, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes BRANDT C3280WF1 C3280WF16 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée BRANDT C3280WF1 C3280WF16 référence 21 pièces détachées, dont support micro onde grille, plateau micro onde verre 300mm 15832, serrure micro onde porte, avec leur position sur le schéma constructeur.

Réparer son micro-ondes BRANDT : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : FUSIBLE Micro onde 6X32 12A unitaire (repère 126, 5.19 €) · MAGNETRON Micro onde OM75S-11-EMBCF 2M226 02TAGJ(FIXATION SANS VIS COSSES OPPOSEES) (repère 230, 53.18 €) · CONDENSATEUR Micro onde 1.05uf 1,10uf 2100 VAC (repère 235, 25.41 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : PLATEAU Micro onde VERRE 300mm 15832 (repère 100, 75.23 €) · ENTRAINEUR Micro onde ROULETTE PLATEAU 3 BRANCHES 172mm (avec roue) Ø ROUE 14*6 (repère 102, 85.68 €) · PLATEAU Micro onde VERRE 300mm AXE+ENTRAINEUR (repère 103, 107.34 €) · MOTEUR Micro onde PLATEAU MT8 3W 4.2/5rpm (repère 240, 20.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FUSIBLE Micro onde 6X32 12A unitaire (repère 126, 5.19 €) · CONDENSATEUR Micro onde 1.05uf 1,10uf 2100 VAC (repère 235, 25.41 €) · THERMOSTAT Micro onde 130° (repère 251, 33.38 €)
