Vue éclatée seche linge BOSCH WTE84101.05 WTE8410105
Découvrez la vue éclatée complète seche linge BOSCH WTE84101.05 WTE8410105, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BOSCH WTE84101.05 WTE8410105 et éviter les pannes imprévues. 48 pièces référencées.

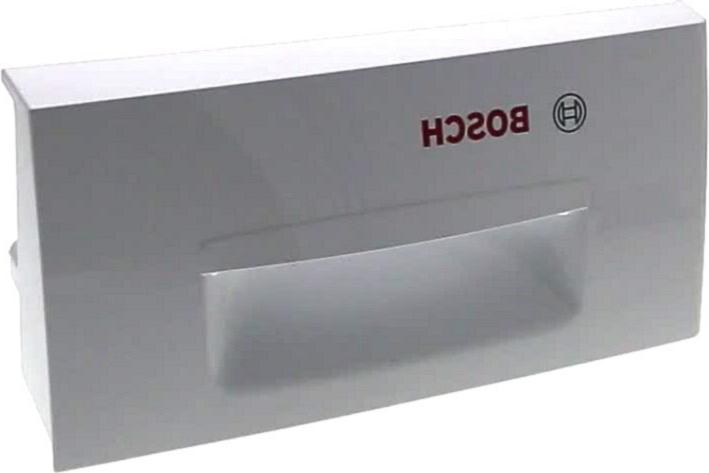

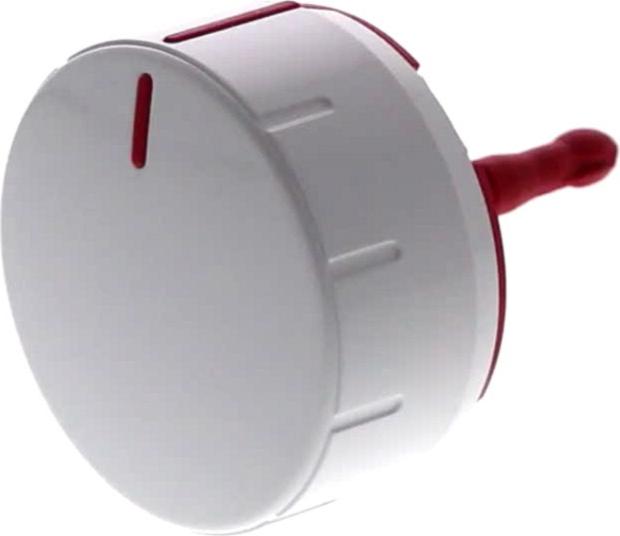

Cette vue éclatée BOSCH WTE84101.05 WTE8410105 référence 48 pièces détachées, dont facade sèche-linge tiroir, manette sèche-linge programmateur, came sèche-linge manette programmateur, avec leur position sur le schéma constructeur.
Réparer son sèche-linge BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

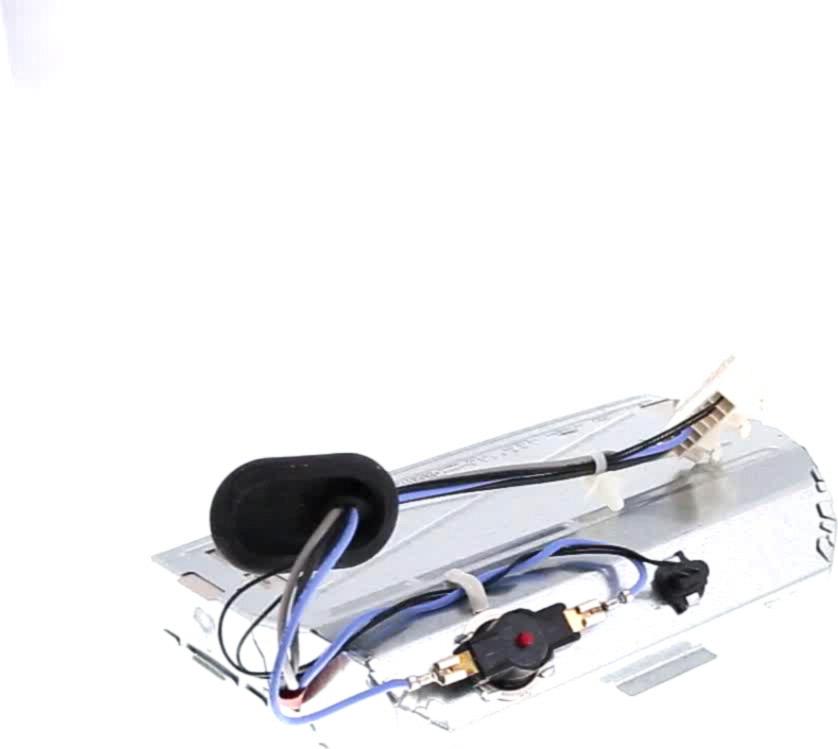

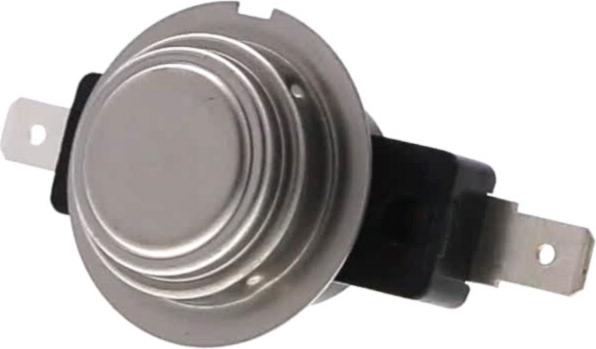

Sur cette vue : RESISTANCE Sèche-Linge (repère 206, 137.84 €) · THERMOSTAT Sèche-Linge 150°C REARMABLE (repère 208, 58.15 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

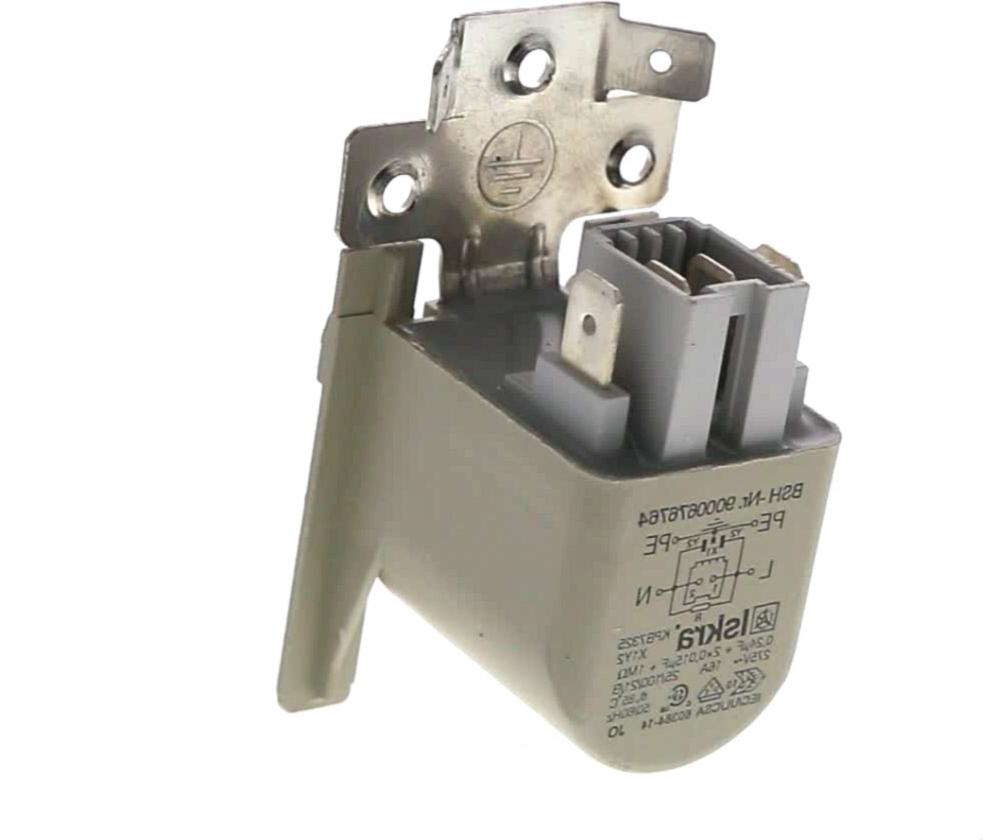

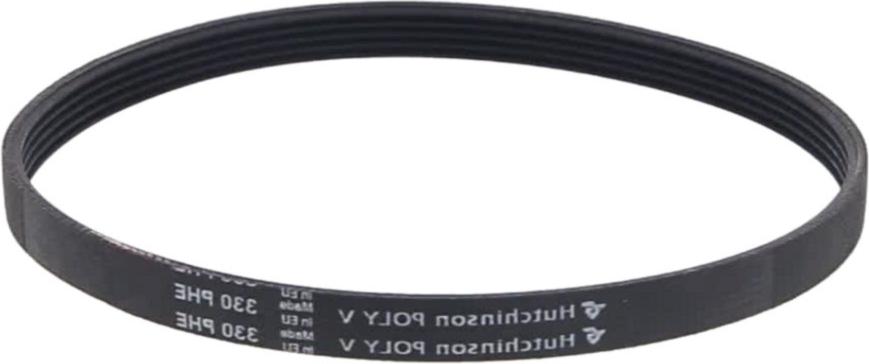

Sur cette vue : CONDENSATEUR Sèche-Linge ANTIPARASITE 0.24UF+2*0.015UF +1Mohms 9000676764 ISKRA (repère 105, 27.65 €) · COURROIE Sèche-Linge 1965H7 (repère 402, 31.64 €) · POULIE Sèche-Linge TENDEUR (repère 504, 33.91 €) · COURROIE MOTEUR 5PHE330 (repère 505, 21.85 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

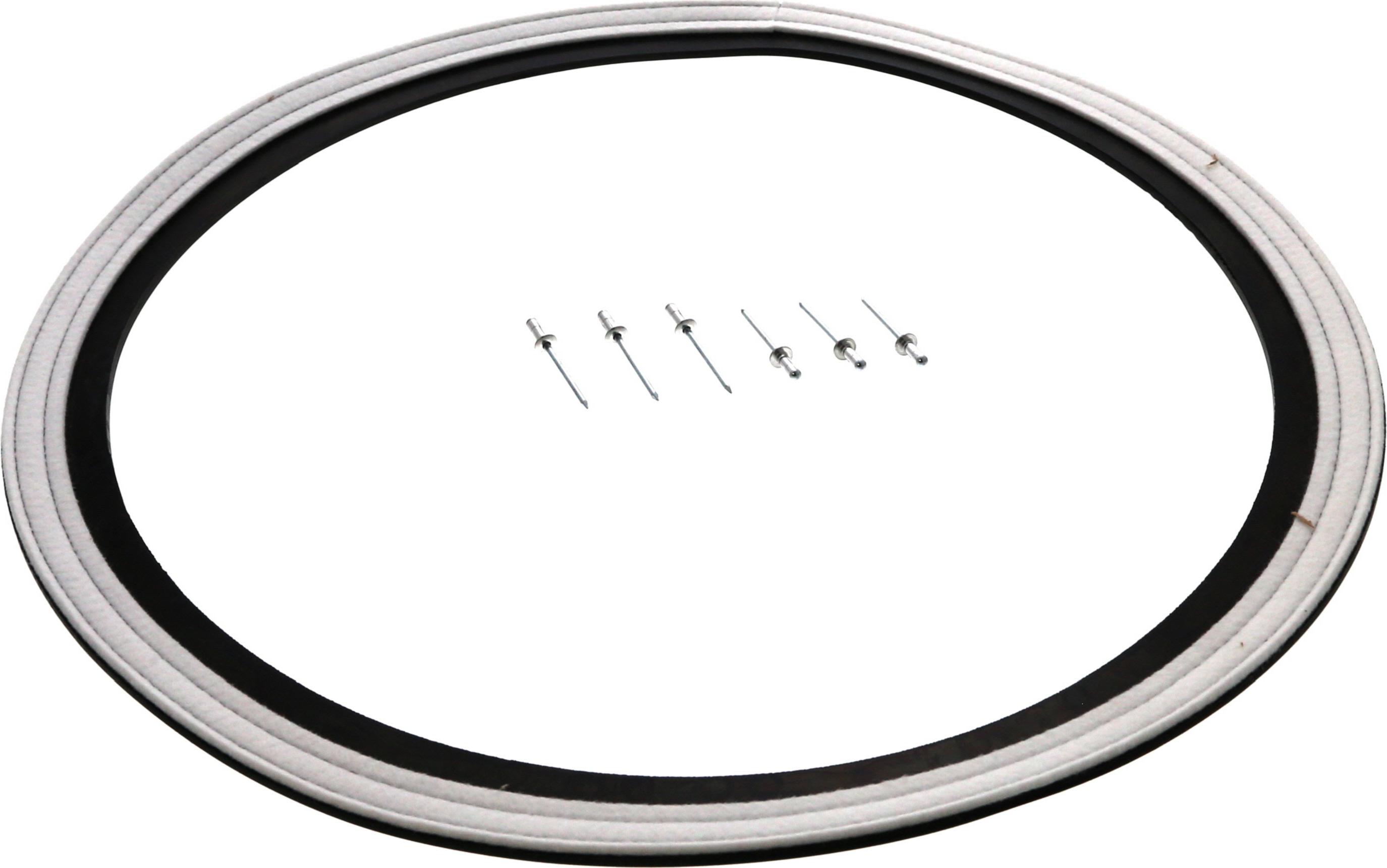

Sur cette vue : FEUTRE Sèche-Linge ARRIERE (repère 404, 28.32 €) · FEUTRE Sèche-Linge AVANT (repère 405, 43.08 €) · CACHE Sèche-Linge PALIER TAMBOUR (repère 408, 15.62 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

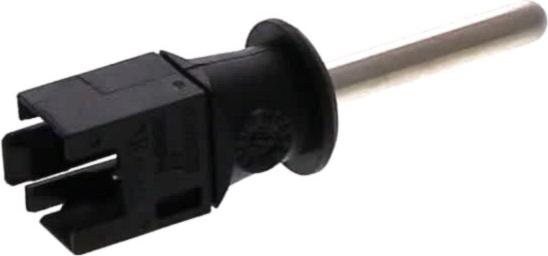

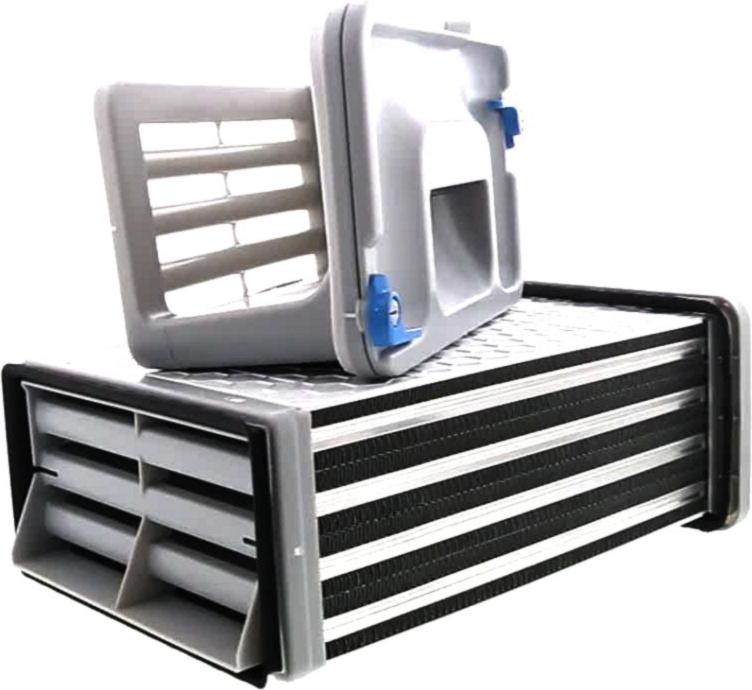

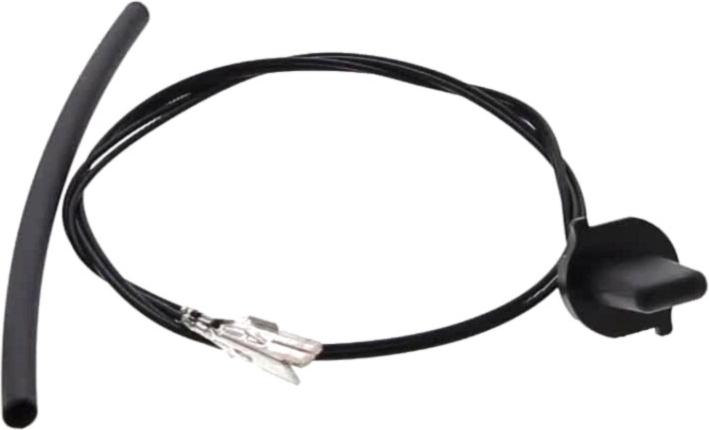

Sur cette vue : SONDE Sèche-Linge CTN (repère 207, 43.77 €) · SONDE Sèche-Linge DETECTEUR HUMIDITE (repère 216, 29.85 €) · FILTRE Sèche-Linge PELUCHES (repère 223, 29.54 €) · BAC Sèche-Linge CONDENSEUR (repère 516, 68.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

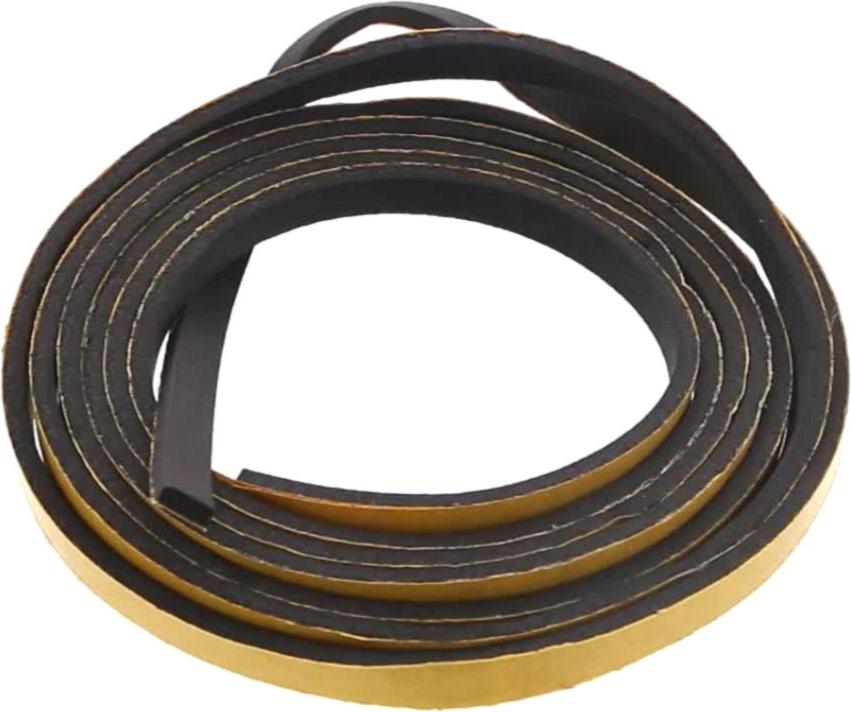

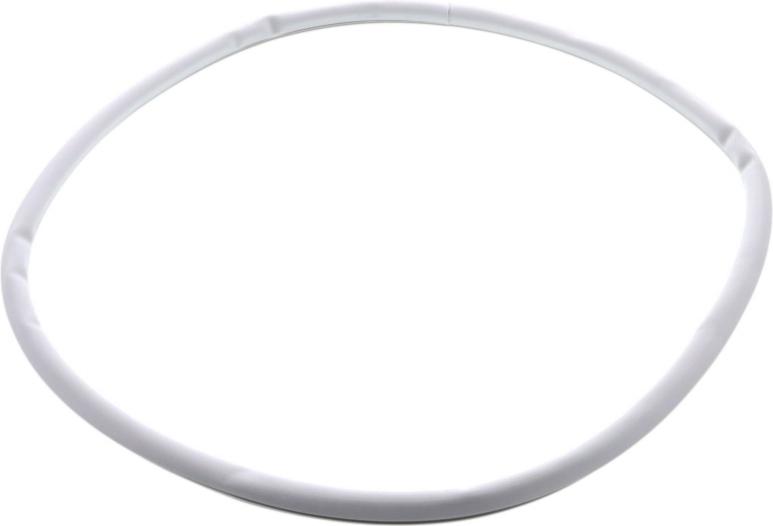

CONDENSATEUR Sèche-Linge ANTIPARASITE 0.24UF+2*0.015UF +1Mohms 9000676764 ISKRA (repère 105, 27.65 €) · JOINT Sèche-Linge CAPOT ARRIERE (repère 205, 14.07 €) · THERMOSTAT Sèche-Linge 150°C REARMABLE (repère 208, 58.15 €) · FILTRE Sèche-Linge PELUCHES (repère 223, 29.54 €) · JOINT Sèche-Linge HUBLOT (repère 228, 32.12 €) · COURROIE Sèche-Linge 1965H7 (repère 402, 31.64 €) · FEUTRE Sèche-Linge ARRIERE (repère 404, 28.32 €) · FEUTRE Sèche-Linge AVANT (repère 405, 43.08 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
