Vue éclatée four BOSCH HBN620560F HBN620560F.03 HBN620560F03
Découvrez la vue éclatée complète four BOSCH HBN620560F HBN620560F.03 HBN620560F03, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BOSCH HBN620560F HBN620560F.03 HBN620560F03 et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée BOSCH HBN620560F HBN620560F.03 HBN620560F03 référence 38 pièces détachées, dont clips four manette, ampoule four 40w e14 300° spheriq, douille four "lot de 2", avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

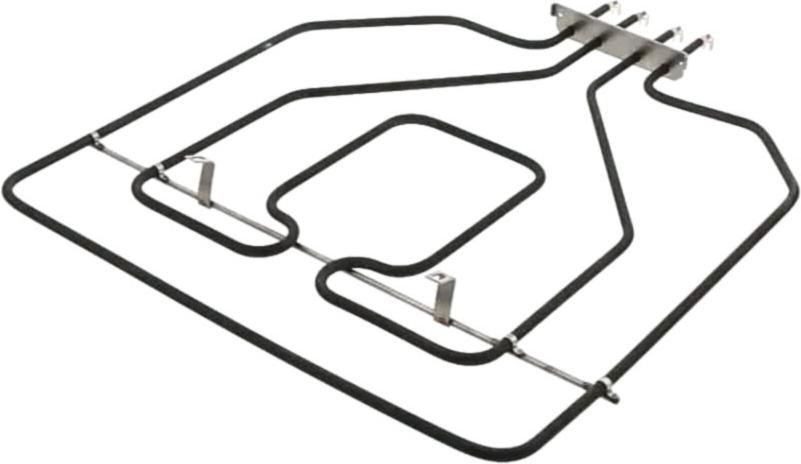

Sur cette vue : GRILLE Four FOUR 463*375 (réf. 435848, 67.53 €) · RESISTANCE Four SOLE 600W (réf. 471372) · Résistance Four VOUTE 2035059000 (réf. 471375, 50.31 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SOLE 600W (réf. 471372) · Résistance Four VOUTE 2035059000 (réf. 471375, 50.31 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

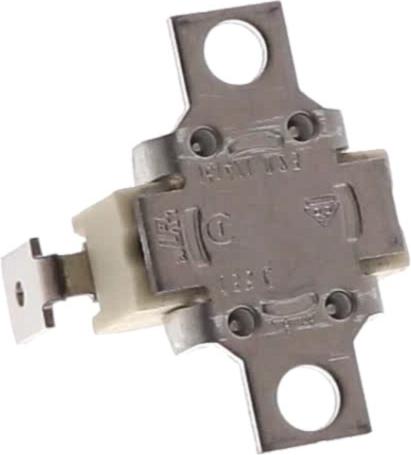

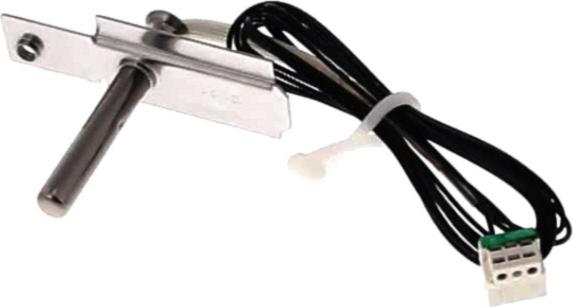

Sur cette vue : THERMOSTAT Four SECURITE (réf. 422198, 15.96 €) · SONDE Four PTC (réf. 423842, 71.59 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

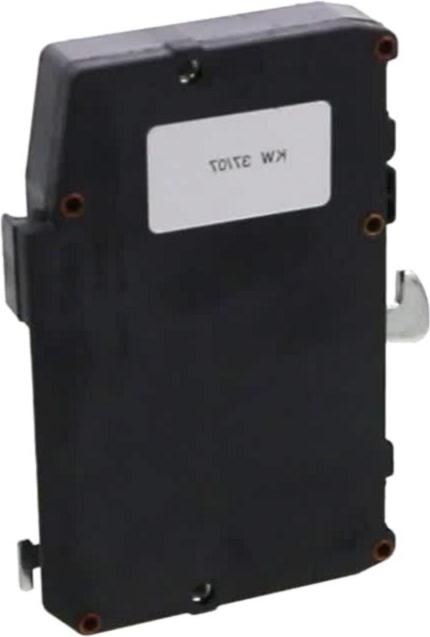

Sur cette vue : JOINT Four BAS DE PORTE (réf. 421949, 16.43 €) · CLIPS Four FIXATION VITRE (réf. 421950, 30.18 €) · PLATINE Four VERROUILLAGE (réf. 422157, 69.99 €) · VITRE Four INTERMEDIAIRE 476*365 (réf. 471508, 97 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

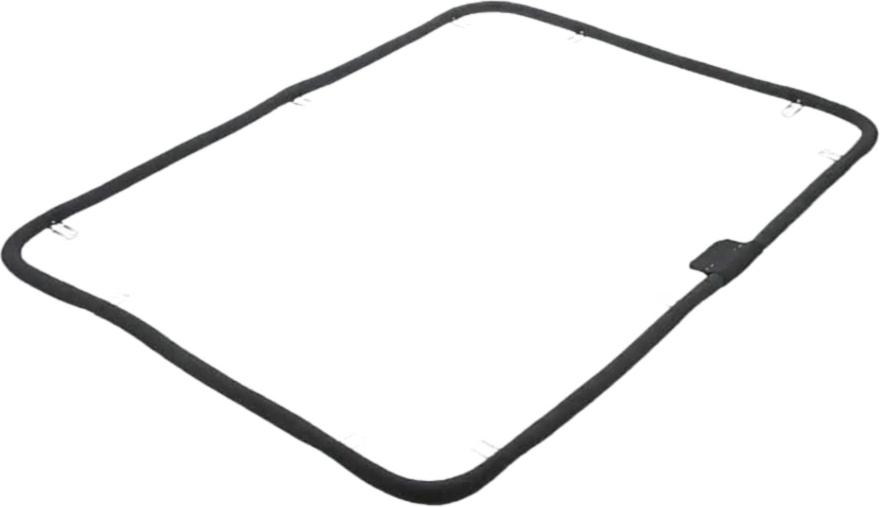

JOINT Four BAS DE PORTE (réf. 421949, 16.43 €) · THERMOSTAT Four SECURITE (réf. 422198, 15.96 €) · JOINT Four PORTE PYRO (réf. 491638, 77.14 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
