Vue éclatée cuisinière ARTHUR MARTIN AKC64511EX 94300520300
Découvrez la vue éclatée complète cuisinière ARTHUR MARTIN AKC64511EX 94300520300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARTHUR MARTIN AKC64511EX 94300520300 et éviter les pannes imprévues. 28 pièces référencées.

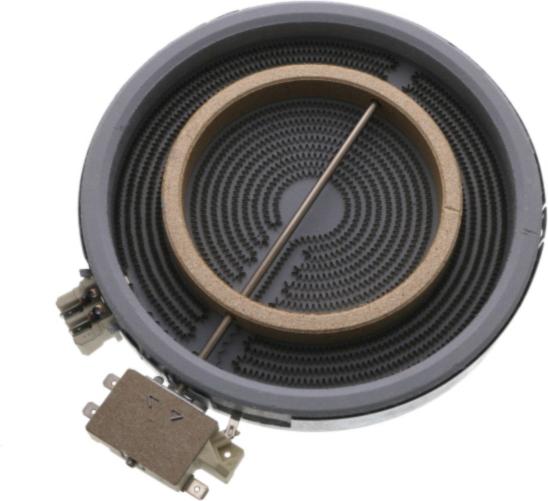

Cette vue éclatée ARTHUR MARTIN AKC64511EX 94300520300 référence 28 pièces détachées, dont plaque plaque hl/rad 145mm, foyer cuisinière double hilight, pied cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière GAUCHE (repère 404, 44.64 €) · GRILLE Cuisinière DROITE (repère 404, 38.52 €) · GRILLE Four 424*361mm (repère 430, 37.02 €) · RESISTANCE Four C/T 2000w 397012803 7A29001700203306 (repère 500, 37.31 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

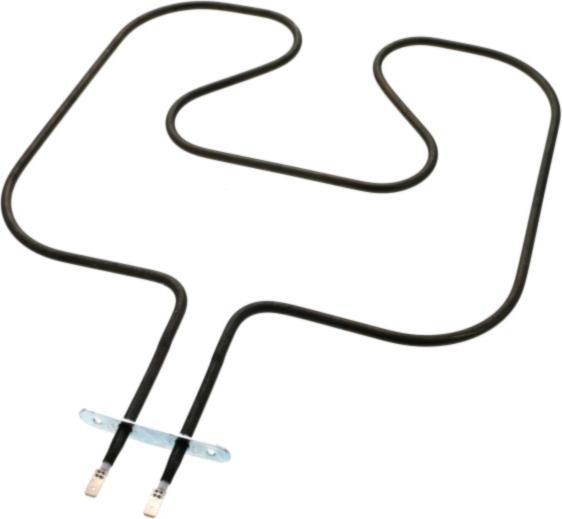

Sur cette vue : RESISTANCE Four C/T 2000w 397012803 7A29001700203306 (repère 500, 37.31 €) · RESISTANCE Cuisinière GRILL (repère 500, 31.08 €) · RESISTANCE Four SOLE 1100W (repère 500, 70.6 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four (repère 230, 28.05 €) · TURBINE Four VENTILATEUR (repère 512, 23.55 €) · THERMOSTATC SECURITE (repère 518, 40.9 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four INTERIEURE 490*402 (repère 312, 121.35 €) · CHARNIERE Cuisinière PORTE Droit ou Gauche (repère 350, 54.58 €) · JOINT Four PORTE FOUR (repère 416, 48.47 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four (repère 230, 28.05 €) · JOINT Four PORTE FOUR (repère 416, 48.47 €) · THERMOSTATC SECURITE (repère 518, 40.9 €)
