Vue éclatée cuisinière ARTHUR MARTIN G6712CCW 94390410100
Découvrez la vue éclatée complète cuisinière ARTHUR MARTIN G6712CCW 94390410100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARTHUR MARTIN G6712CCW 94390410100 et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée ARTHUR MARTIN G6712CCW 94390410100 référence 48 pièces détachées, dont chapeau cuisinière auxiliaire, broche cuisinière 510mm, couronne plaque auxiliaire, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four GRILL (repère 12, 75.79 €) · GRILLE Cuisinière FOUR 438*325mm (repère 17, 65.03 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four GRILL (repère 12, 75.79 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : ROBINET Cuisinière THERMOSTATIQUE (repère 53, 177.27 €) · THERMOSTAT Cuisinière 300° (repère 80, 38.24 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VIS Cuisinière CHARNIERE COUVERCLE (repère 4, 5.82 €) · SUPPORT CHARNIERE Cuisinière COUVERCLE DROITE (repère 5, 32.2 €) · VITRE Four INT+C.PORTE (repère 5, 152.45 €) · SUPPORT CHARNIERE Cuisinière COUVERCLE Gauche (repère 5).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

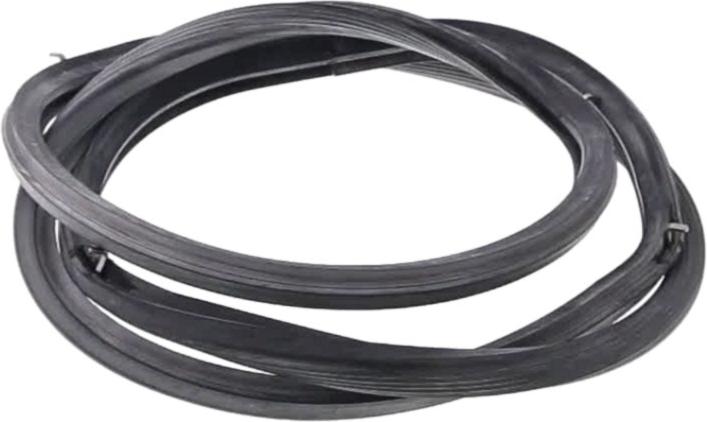

CLIPS Cuisinière BOUGIE (repère 18, 20.05 €) · JOINT Four PORTE 4 COTES 4 CROCHETS (repère 36, 49.57 €) · ROBINET Cuisinière THERMOSTATIQUE (repère 53, 177.27 €) · THERMOSTAT Cuisinière 300° (repère 80, 38.24 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
