Vue éclatée réfrigérateur ATLANTIC ARD3701SA+

Découvrez la vue éclatée complète réfrigérateur ATLANTIC ARD3701SA+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ATLANTIC ARD3701SA+ et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.41 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 19.49 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 2.5 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position : 2
Prix indicatif : 18.4 €
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
Position : 2
Prix indicatif : 16.48 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.5 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.14 €
VIS Froid CHARNIERES Supérieur
VIS Froid CHARNIERES Supérieur
Position : 7
Prix indicatif : 3 €
CHARNIERE Froid CENTRALE 345 ACIER
CHARNIERE Froid CENTRALE 345 ACIER
Position : 9
Prix indicatif : 13.23 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 7.57 €
BOUCHON Froid Grand modèle GRIS METALISE
BOUCHON Froid Grand modèle GRIS METALISE
Position : 12
Prix indicatif : 8.05 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.32 €
BAC Froid GLACONS SW VBE015 99602242
BAC Froid GLACONS SW VBE015 99602242
Position : 18
Prix indicatif : 7.1 €
CLAYETTE Froid FIL Congélateur 453*295 SW
CLAYETTE Froid FIL Congélateur 453*295 SW
Position : 19
Prix indicatif : 25.01 €
PROFIL Froid GRILLE Congélateur 345 SW 425mm
PROFIL Froid GRILLE Congélateur 345 SW 425mm
Position : 20
Prix indicatif : 9.47 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 6.63 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.58 €
RESSORT Froid MANETTE Thermostat
RESSORT Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.54 €
CLAYETTE Froid Réfrigérateur VERRE 370 SW
CLAYETTE Froid Réfrigérateur VERRE 370 SW
Position : 37
Prix indicatif : 30.46 €
CLAYETTE Froid Réfrigérateur VERRE 370 SW
CLAYETTE Froid Réfrigérateur VERRE 370 SW
Position : 37
Prix indicatif : 42.02 €
DESSUS Froid BAC LEGUMES 500*302
DESSUS Froid BAC LEGUMES 500*302
Position : 39
Prix indicatif : 28.35 €
DESSUS Froid BAC LEGUMES VERRE 500*302 345
DESSUS Froid BAC LEGUMES VERRE 500*302 345
Position : 39
Prix indicatif : 26.85 €
PROFIL Froid DESSUS BAC LEGUMES 345 SW
PROFIL Froid DESSUS BAC LEGUMES 345 SW
Position : 40
Prix indicatif : 12.32 €
BAC Froid LEGUMES TRANSPARENT CLAIR 345
BAC Froid LEGUMES TRANSPARENT CLAIR 345
Position : 41
Prix indicatif : 32.7 €
BAC Froid LEGUMES 345 TRANSPARENT CLAIR VBE0107
BAC Froid LEGUMES 345 TRANSPARENT CLAIR VBE0107
Position : 41
Prix indicatif : 28.68 €
Thermostat Froid Congélateur NWPF25K-028-011
Thermostat Froid Congélateur NWPF25K-028-011
Position : 107
Prix indicatif : 53.78 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.28 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 2.25 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.96 €
BOUCHON Froid GRIS METAL
BOUCHON Froid GRIS METAL
Position : 152
Prix indicatif : 17.11 €
Porte Froid Congélateur "3701HC"
Porte Froid Congélateur "3701HC"
Position : 153
Prix indicatif : 124.92 €
Porte Froid Réfrigérateur "3701HC"
Porte Froid Réfrigérateur "3701HC"
Position : 155
Prix indicatif : 117.16 €
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
Position : 159
Prix indicatif : 12.19 €
SUPPORT Froid OEUFS 198*95
SUPPORT Froid OEUFS 198*95
Position : 159
Prix indicatif : 11.63 €
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
Position : 159
Prix indicatif : 10.73 €
CACHE Froid VIS GRIS
CACHE Froid VIS GRIS
Position : 164
Prix indicatif : 4.54 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.51 €
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
Position : 175
Prix indicatif : 24.78 €
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
Position : 175
Prix indicatif : 30.76 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE3566 99603611
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE3566 99603611
Position : 177
Prix indicatif : 33.12 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
Position : 177
Prix indicatif : 29.51 €
DOUILLE Froid Inférieur PORTE Réfrigérateur
DOUILLE Froid Inférieur PORTE Réfrigérateur
Position : 180
Prix indicatif : 2.61 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 6.18 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 90.89 €
CONDENSEUR Froid 345
CONDENSEUR Froid 345
Position : 201
Prix indicatif : 87.37 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.98 €
ENTRETOISE Froid CONDENSEUR
ENTRETOISE Froid CONDENSEUR
Position : 204
Prix indicatif : 2.69 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.24 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 17.23 €
RELAIS Froid Démarrage+thermique NX1114Y QP3-12A J JX + J.X-B50-120 MC
RELAIS Froid Démarrage+thermique NX1114Y QP3-12A J JX + J.X-B50-120 MC
Position : 211
Prix indicatif : 28 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 14.71 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.11 €
BAC Froid DEGIVRAGE 345 SW VBE0092
BAC Froid DEGIVRAGE 345 SW VBE0092
Position : 214
Prix indicatif : 19.03 €
DESHYDRATEUR Froid 10G
DESHYDRATEUR Froid 10G
Position : 215
Prix indicatif : 14.95 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 37.53 €
COMPRESSEUR Froid NB1114Y remplace par AZ100CY1B
COMPRESSEUR Froid NB1114Y remplace par AZ100CY1B
Position : 217
Prix indicatif : 147.1 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 27.71 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 13.59 €
ECROU Froid
ECROU Froid
Position : 220
Prix indicatif : 2.23 €
RONDELLE Froid
RONDELLE Froid
Position : 221
Prix indicatif : 2.28 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 6.24 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.72 €
Programmateur Froid 12H
Programmateur Froid 12H
Position : 237
Prix indicatif : 54.77 €
BOUCHON Froid
BOUCHON Froid
Position : 314
Prix indicatif : 3.07 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 25.75 €
Interrupteur Froid LUMIERE 3 COSSES
Interrupteur Froid LUMIERE 3 COSSES
Position : 316
Prix indicatif : 18.38 €
Evaporateur Froid
Evaporateur Froid
Position : 401
Prix indicatif : 100.11 €
Thermostat Froid BIMETAL Congélateur
Thermostat Froid BIMETAL Congélateur
Position : 402
Prix indicatif : 30.99 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position : 409
Prix indicatif : 19.59 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 8.46 €
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
Position : 413
Prix indicatif : 60.56 €
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
Position : 419
Prix indicatif : 13 €

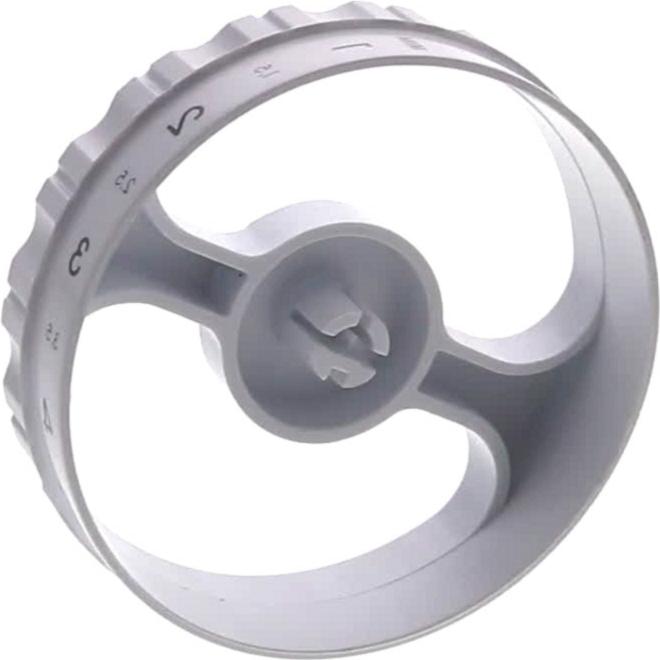

MANETTE Froid Thermostat Congélateur 370 SW
MANETTE Froid Thermostat Congélateur 370 SW
Position : 422
Prix indicatif : 14.64 €
MANETTE Froid Thermostat
MANETTE Froid Thermostat
Position : 431
Prix indicatif : 13.12 €

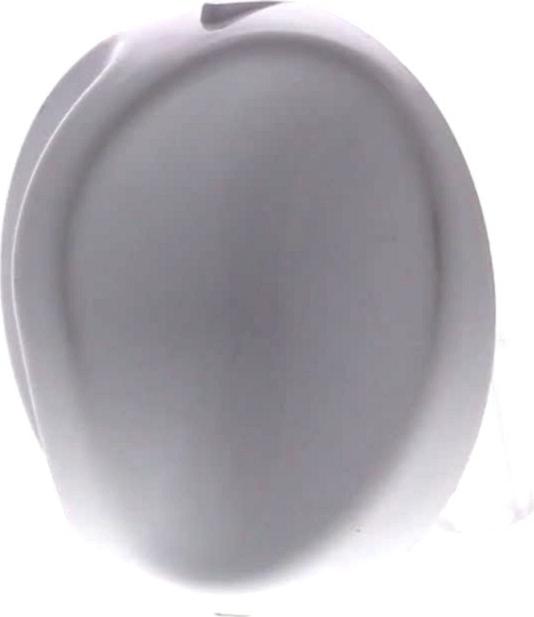

MANETTE Froid Thermostat Réfrigérateur 370 SW
MANETTE Froid Thermostat Réfrigérateur 370 SW
Position : 431
Prix indicatif : 13.77 €
FACADE Froid ARRIERE AIR Réfrigérateur 370 VBE2008
FACADE Froid ARRIERE AIR Réfrigérateur 370 VBE2008
Position : 444
Prix indicatif : 41.1 €
FACADE Froid AVANT 370 SW
FACADE Froid AVANT 370 SW
Position : 448
Prix indicatif : 38.65 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.28 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.39 €
THERMOSTAT Froid FUSIBLE
THERMOSTAT Froid FUSIBLE
Position : 499
Prix indicatif : 26.23 €
THERMOSTAT Froid FUSIBLE
THERMOSTAT Froid FUSIBLE
Position : 499
Prix indicatif : 24.31 €
FACADE Froid ARRIERE REPARTITION AIR Congélateur 370
FACADE Froid ARRIERE REPARTITION AIR Congélateur 370
Position : 501
Prix indicatif : 45.21 €
TRAPPE Froid
TRAPPE Froid
Position : 503
Prix indicatif : 12.87 €
ISOLATION Froid VBE2007
ISOLATION Froid VBE2007
Position : 504
Prix indicatif : 13.34 €
RESISTANCE Froid DEGIVRAGE 122W 220V VBE123506
RESISTANCE Froid DEGIVRAGE 122W 220V VBE123506
Position : 533
Prix indicatif : 56.38 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 626
Prix indicatif : 5.21 €
POIGNEE Froid Congélateur 220GR 251MM entraxe 220mm
POIGNEE Froid Congélateur 220GR 251MM entraxe 220mm
Position : 629
Prix indicatif : 42.51 €
POIGNEE Froid Réfrigérateur 370GR 401MM entraxe 370mm
POIGNEE Froid Réfrigérateur 370GR 401MM entraxe 370mm
Position : 630
Prix indicatif : 49.49 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 23.8 €
VIS Froid 5*25
VIS Froid 5*25
Position : 643
Prix indicatif : 2.74 €
