Vue éclatée réfrigérateur ATLANTIC AC566IA+
Découvrez la vue éclatée complète réfrigérateur ATLANTIC AC566IA+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ATLANTIC AC566IA+ et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée ATLANTIC AC566IA+ référence 90 pièces détachées, dont indicateur froid zone 0-4°c, axe froid charniere supérieur gauche, charniere froid supérieur droite, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur ATLANTIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

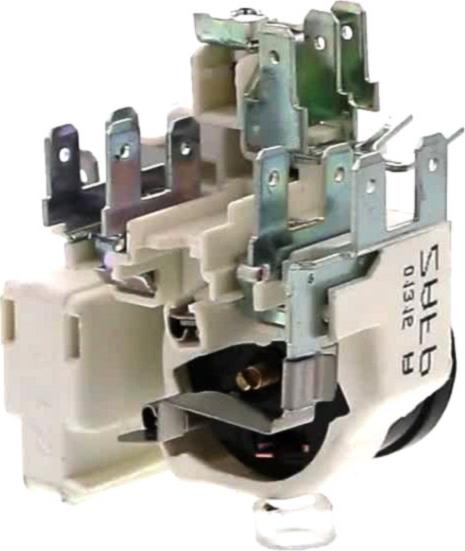

Sur cette vue : RELAIS Froid Démarrage+thermique HKK12AA (repère 211, 31.22 €) · SUPPORT Froid COMPRESSEUR (repère 216, 44.5 €) · COMPRESSEUR Froid HKK12AA-K3 (repère 217, 97.54 €) · BOITIER Froid Thermostat 566 SW (repère 425, 18.77 €).
Givre ou panne de dégivrage (No Frost)

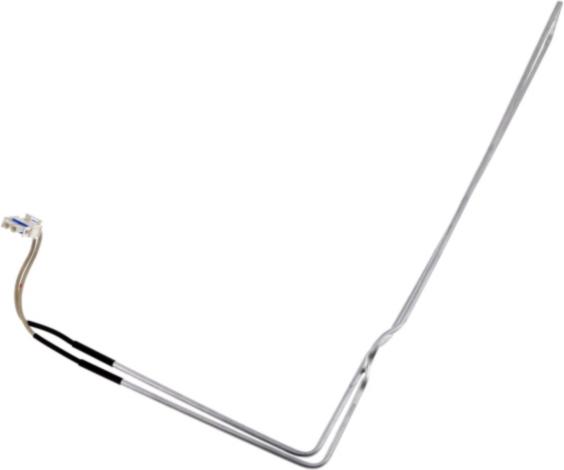

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE 345 SW VBE0092 (repère 214, 16.69 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 63.62 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 17.92 €) · SONDE Froid DEGIVRAGE (repère 433, 31.08 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW (repère 409, 18.68 €) · COUVERCLE Froid MOTEUR Ventilation Congélateur 566 IW (repère 411, 27.01 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 63.62 €) · SUPPORT Froid MOTEUR 566 (repère 500, 11.07 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE Supérieur GAUCHE (repère 2, 14.29 €) · CHARNIERE Froid Supérieur DROITE (repère 2, 18.29 €) · VIS Froid CHARNIERES Supérieur (repère 7, 2.89 €) · CHARNIERE Froid CENTRALE 640P (repère 9, 29.39 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Froid (repère 326, 28.94 €) · BOITIER Froid Thermostat 566 SW (repère 425, 18.77 €) · Thermostat Froid Réfrigérateur WMF11P-859-100 (repère 426, 47.92 €) · MANETTE Froid Thermostat 566 SW VBE3803 99603353 (repère 431, 15.64 €) · JOINT Froid Congélateur 566 GRIS 685*565 (repère 459, 58.3 €) · JOINT Froid Réfrigérateur 566 GRIS 1110*680 (repère 460, 62.65 €) · THERMOSTAT Froid FUSIBLE (repère 499, 25.37 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 626, 5.23 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
