Vue éclatée congélateur ATLANTIC CA243A+
Découvrez la vue éclatée complète congélateur ATLANTIC CA243A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur ATLANTIC CA243A+ et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée ATLANTIC CA243A+ référence 73 pièces détachées, dont vis froid charnieres supérieur m5*16, notice froid utilisation, charniere froid supérieur 2451, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur ATLANTIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid Thermostat 2451 SW (repère 29, 13.47 €) · SUPPORT Froid FIXATION RELAIS (repère 206, 20.5 €) · RELAIS Froid Démarrage+thermique HXK80AA (repère 211, 28.4 €) · SUPPORT Froid COMPRESSEUR (repère 216, 44.12 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

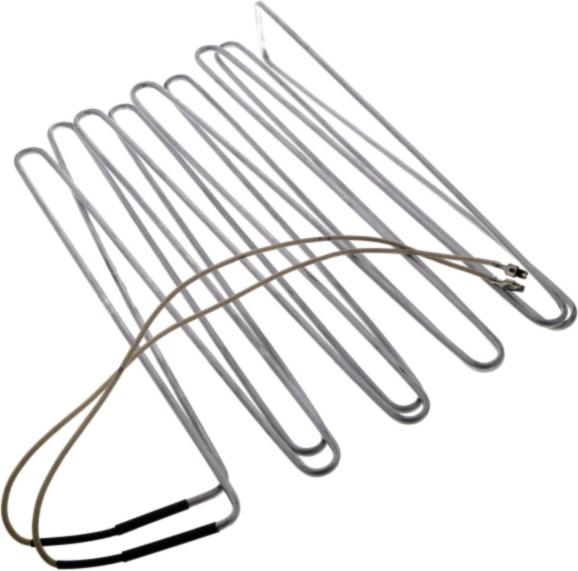

Sur cette vue : BAC Froid EAU DEGIVRAGE 2500 (repère 214, 20.13 €) · TURBINE Froid VENTILATEUR (repère 409, 11.49 €) · SUPPORT Froid MOTEUR VENTILATEUR 243 (repère 500, 20.59 €) · RESISTANCE Froid DEGIVRAGE 243 180W (repère 533, 54.16 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 409, 11.49 €) · MOTEUR Froid Ventilation Congélateur BG2012 5531008052 SENS HORAIRE CW 220v (repère 413, 65.57 €) · SUPPORT Froid MOTEUR VENTILATEUR 243 (repère 500, 20.59 €) · SUPPORT Froid MOTEUR Ventilation (repère 574, 8.01 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

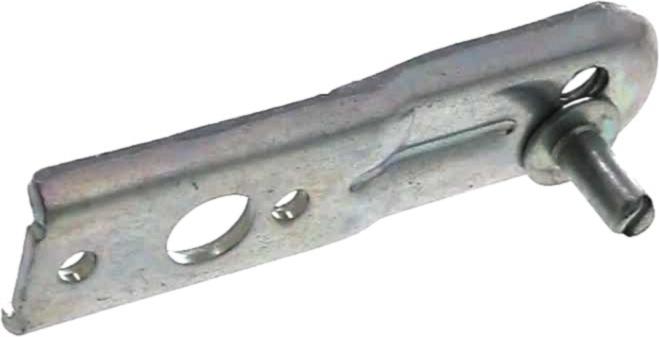

Sur cette vue : VIS Froid CHARNIERES Supérieur M5*16 (2.04 €) · CHARNIERE Froid Supérieur 2451 (repère 2, 17.53 €) · VIS Froid CHARNIERE M5*16 (repère 7, 2.37 €) · CHARNIERE Froid Inférieur DROITE 2451 (repère 15, 12.41 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

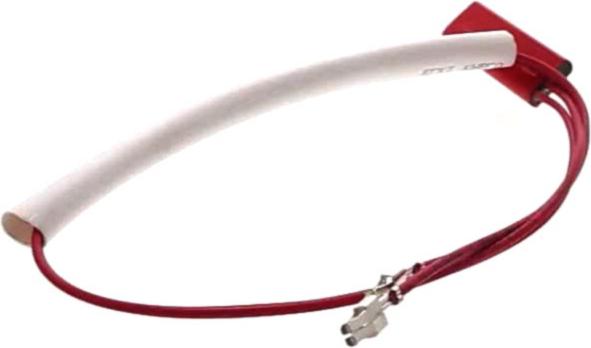

MANETTE Froid Thermostat 2451 SW (repère 29, 13.47 €) · JOINT Froid BANDEAU (repère 103, 7.71 €) · JOINT Froid PORTE 2451 SW (repère 460, 38.92 €) · FUSIBLE Froid THERMIQUE (repère 499, 20.44 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 575, 13.34 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 6.84 €) · Thermostat Froid SONDE SENSOR (repère 1131, 30.08 €)
