Vue éclatée four ATLANTIC ATFO56MCNK
Découvrez la vue éclatée complète four ATLANTIC ATFO56MCNK, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ATLANTIC ATFO56MCNK et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée ATLANTIC ATFO56MCNK référence 67 pièces détachées, dont isolation cuisinière moufle, isolation cuisinière moufle arriere, cablage four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ATLANTIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

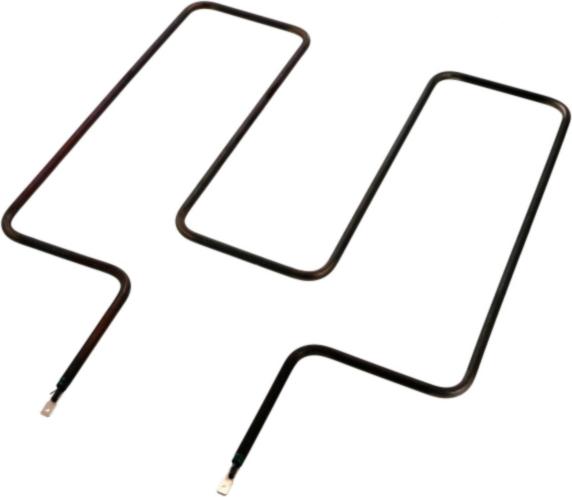

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.61 €) · GRILLE Four FOUR 445*363 (repère 17, 27.23 €) · Résistance Cuisinière SOLE 1100W *promo* (repère 110, 16.25 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 28.48 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

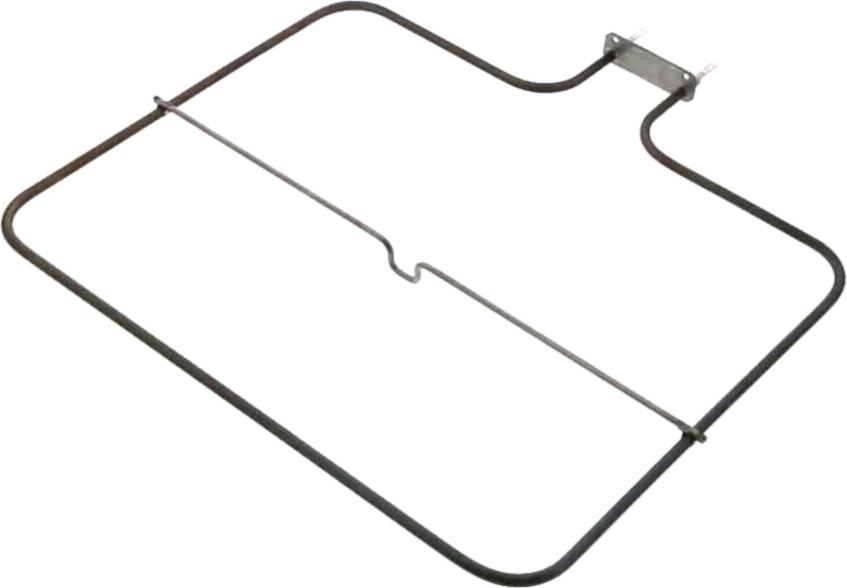

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.61 €) · Résistance Cuisinière SOLE 1100W *promo* (repère 110, 16.25 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 28.48 €) · Résistance Four Supérieur 1200w 230v (repère 112, 57.47 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

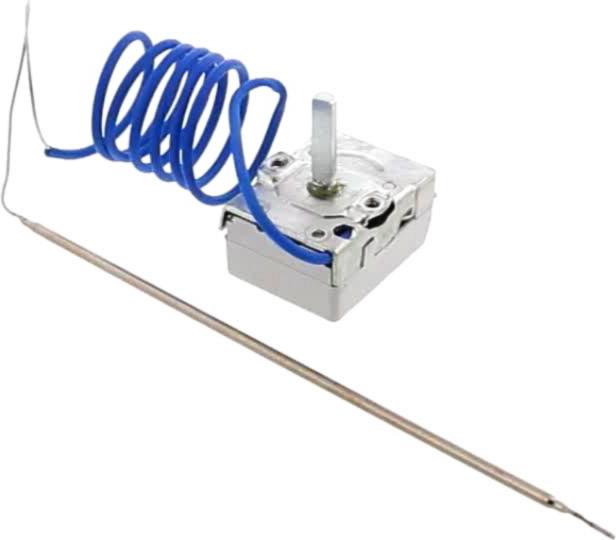

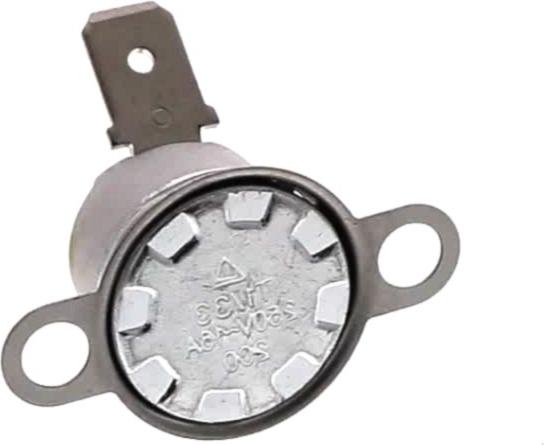

Sur cette vue : THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 39.05 €) · THERMOSTAT Four SECURITE 200°C 271P 250V 16A (repère 448, 24.29 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 4.08 €).
Porte et joint

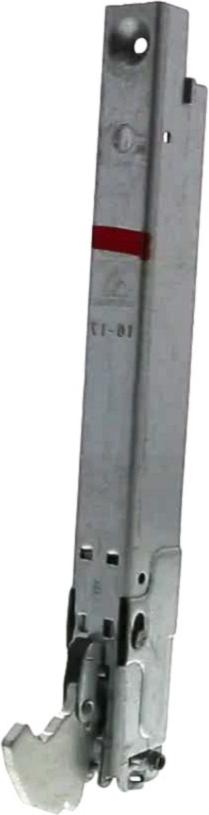

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

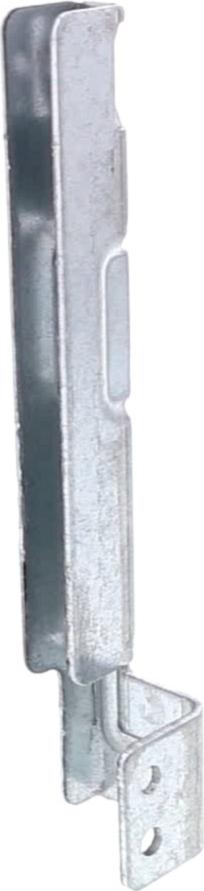

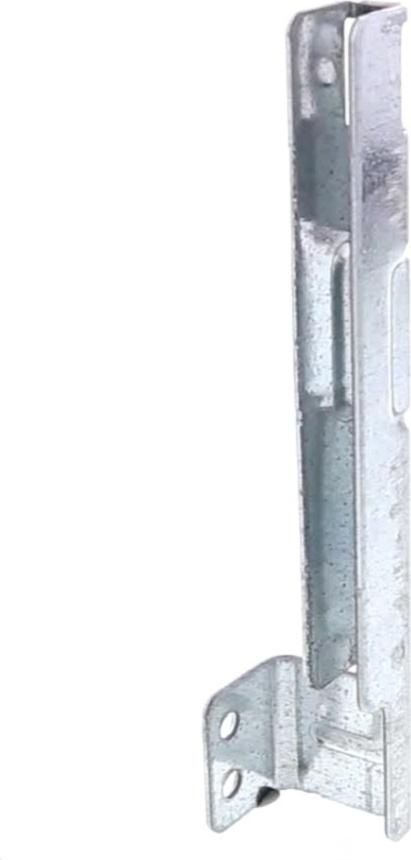

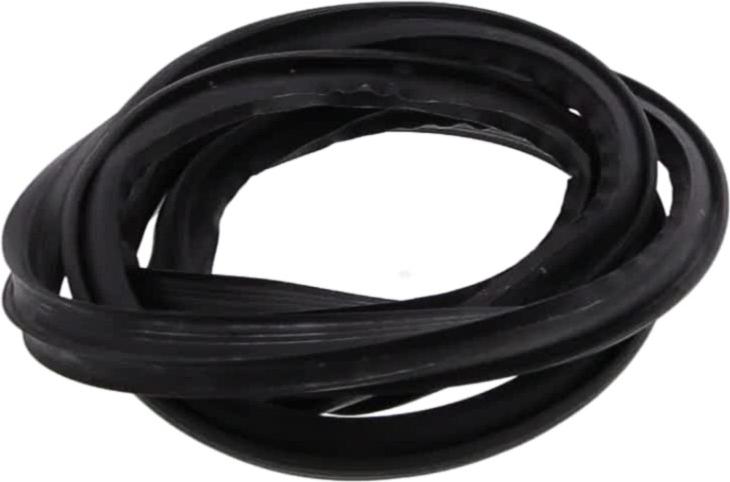

Sur cette vue : SUPPORT Cuisinière CHARNIERE FOUR DROITE (repère 12, 19.26 €) · SUPPORT Cuisinière CHARNIERE FOUR GAUCHE (repère 12, 14.29 €) · JOINT Cuisinière MOUFLE (repère 16, 29.78 €) · Contre porte Cuisinière FOUR + VITRE Intérieure (repère 50, 45.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 16, 29.78 €) · THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 39.05 €) · THERMOSTAT Four SECURITE 200°C 271P 250V 16A (repère 448, 24.29 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 4.08 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
