Vue éclatée réfrigérateur HISENSE RT709N4WS1 1B0545Z0001D

Name: HISENSE RT709N4WS1 1B0545Z0001D
Brand: HISENSE
SKU: RT709N4WS1 1B0545Z0001D

Découvrez la vue éclatée complète réfrigérateur HISENSE RT709N4WS1 1B0545Z0001D, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HISENSE RT709N4WS1 1B0545Z0001D et éviter les pannes imprévues. 29 pièces référencées.

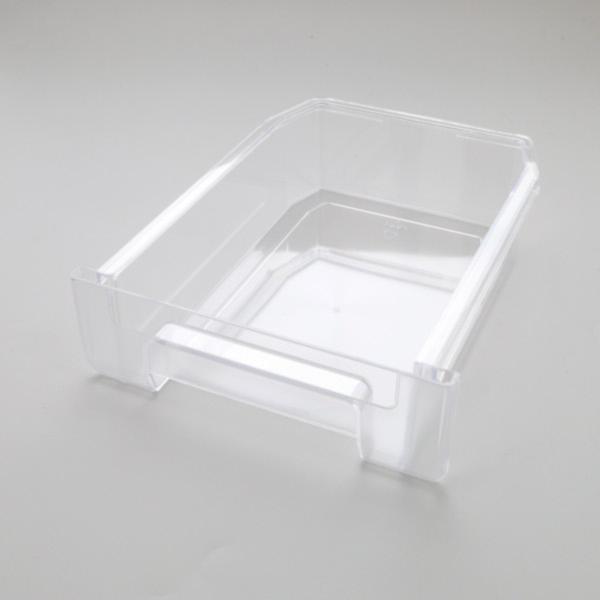

Cette vue éclatée HISENSE RT709N4WS1 1B0545Z0001D référence 29 pièces détachées, dont support froid bac glacons, fabrique froid glace manuel, bac froid reserve glacons, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HISENSE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

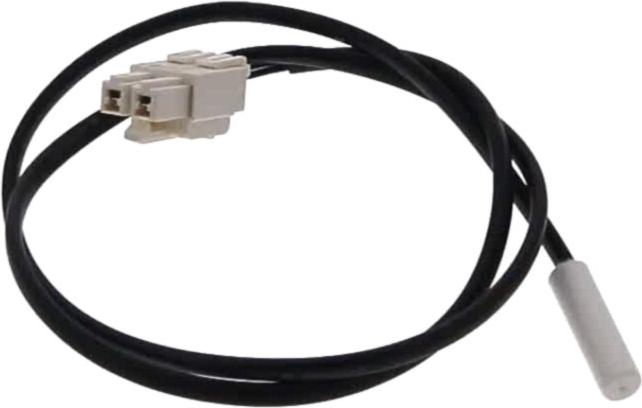

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 39, 23 €) · MOTEUR Froid VENTILATEUR CONGELATEUR (repère 46, 106.1 €) · SONDE Froid TEMPERATURE Congélateur (repère 48, 13.22 €) · SONDE Froid TEMPERATURE Réfrigérateur (repère 53, 14.38 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR CONGELATEUR (repère 46, 106.1 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : VIS Froid CHARNIERE (repère 16, 3.79 €) · CHARNIERE Froid INFERIEURE (repère 32, 34.7 €) · JOINT Froid PORTE REFRIGERATEUR (repère 62, 67.57 €) · JOINT Froid PORTE Congélateur 835*570 (repère 63, 52.78 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE REFRIGERATEUR (repère 62, 67.57 €) · JOINT Froid PORTE Congélateur 835*570 (repère 63, 52.78 €) · JOINT Froid DISTRIBUTEUR (repère 71, 11.71 €)
