Vue éclatée réfrigérateur HISENSE RS669N4WC1 1B0518Z0073J

Name: HISENSE RS669N4WC1 1B0518Z0073J
Brand: HISENSE
SKU: RS669N4WC1 1B0518Z0073J

Découvrez la vue éclatée complète réfrigérateur HISENSE RS669N4WC1 1B0518Z0073J, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HISENSE RS669N4WC1 1B0518Z0073J et éviter les pannes imprévues. 26 pièces référencées.

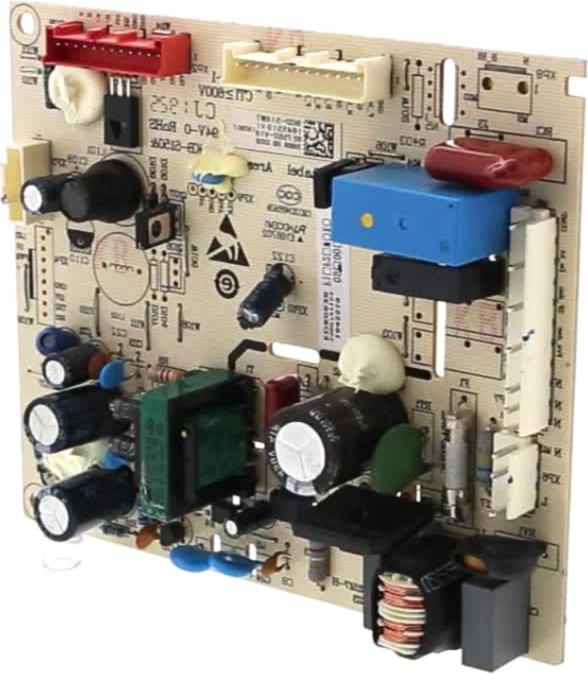

Cette vue éclatée HISENSE RS669N4WC1 1B0518Z0073J référence 26 pièces détachées, dont vis froid charniere, platine froid puissance, cable froid alimentation, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HISENSE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

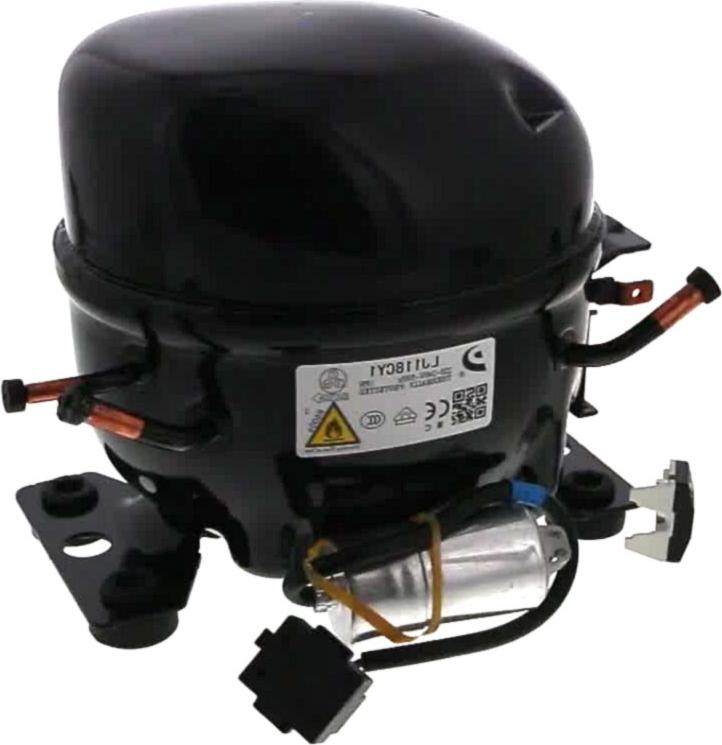

Sur cette vue : COMPRESSEUR Froid LJ118CY1 R600A (repère 21, 163.58 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

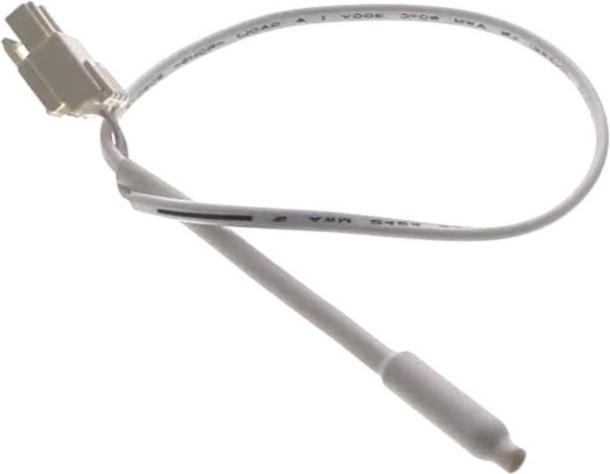

Sur cette vue : SONDE Froid TEMPERATURE 80°C 300V E323810 (repère 49, 18.79 €) · RESISTANCE Froid DEGIVRAGE (repère 52, 25.66 €) · SONDE Froid Congélateur (repère 97, 10.21 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

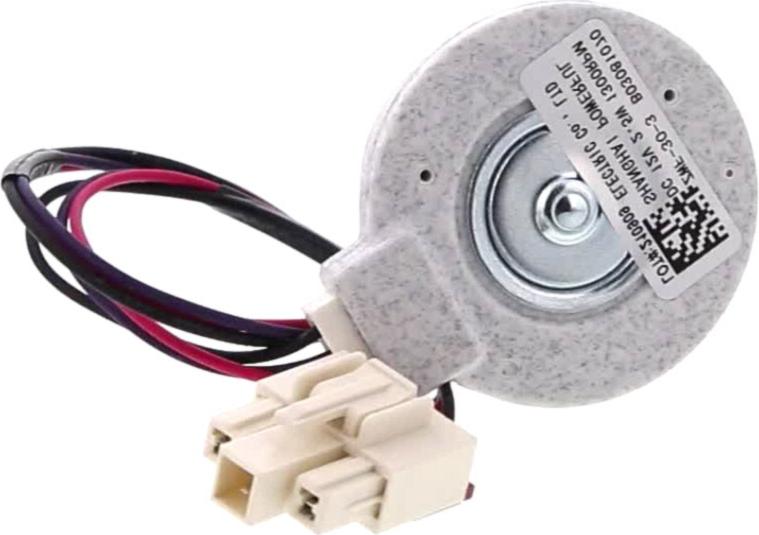

Sur cette vue : MOTEUR Froid ZWF-30-3 12V 2.5W 1300rpm (repère 39, 32.6 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : VIS Froid CHARNIERE (repère 3, 4.01 €) · JOINT Froid PORTE Congélateur 170*370 (repère 84, 41.49 €) · JOINT Froid PORTE Réfrigérateur 1680*495 (repère 86, 41.77 €) · FIXATION Froid JOINT (repère 95, 13.61 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FUSIBLE Froid THERMIQUE (repère 50, 20.22 €) · JOINT Froid PORTE Congélateur 170*370 (repère 84, 41.49 €) · JOINT Froid PORTE Réfrigérateur 1680*495 (repère 86, 41.77 €) · FIXATION Froid JOINT (repère 95, 13.61 €) · JOINT Froid DISTRIBUTEUR (repère 96, 11.55 €)
