Vue éclatée réfrigérateur HISENSE FTN250FFW 1B0250Z0049J

Name: HISENSE FTN250FFW 1B0250Z0049J
Brand: HISENSE
SKU: FTN250FFW 1B0250Z0049J

Découvrez la vue éclatée complète réfrigérateur HISENSE FTN250FFW 1B0250Z0049J, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HISENSE FTN250FFW 1B0250Z0049J et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée HISENSE FTN250FFW 1B0250Z0049J référence 25 pièces détachées, dont vis froid charniere, charniere froid superieure, platine froid led bcd-430wdgvbp, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HISENSE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

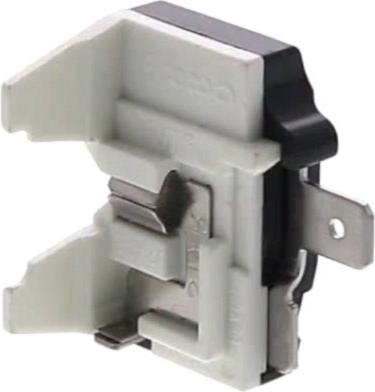

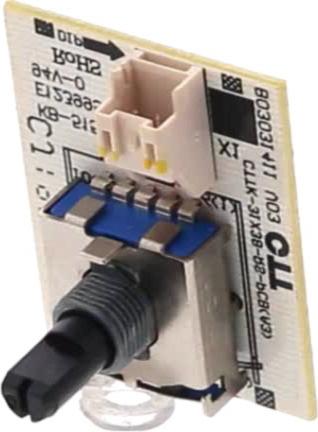

Sur cette vue : PLATINE Froid THERMOSTAT (repère 52, 37.76 €) · RELAIS Froid DEMARRAGE QPE2-A15MD3 3 COSSES (repère 83, 13.68 €) · KLIXON Froid COMPRESSEUR (repère 84, 22.87 €) · CONDENSATEUR Froid 4uf 450V (repère 85, 21.55 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur GW12E12MS1FB-52 (repère 36, 41.57 €) · SONDE Froid TEMPERATURE (repère 39, 12.54 €) · SONDE Froid TEMPERATURE Réfrigérateur (repère 50, 19.13 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur GW12E12MS1FB-52 (repère 36, 41.57 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

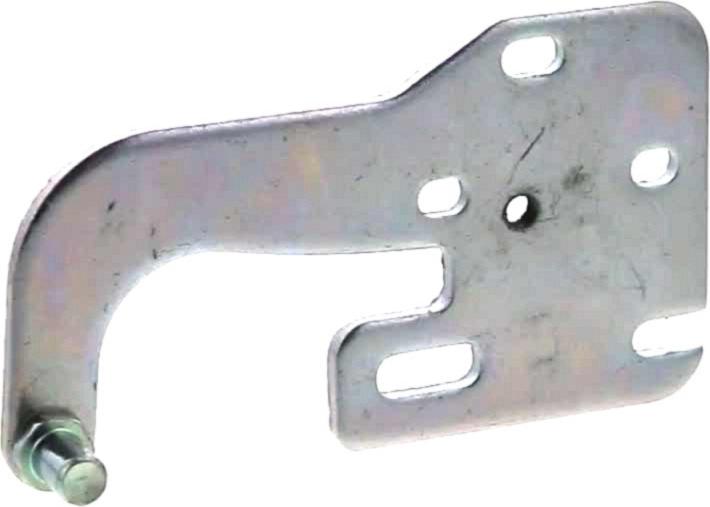

Sur cette vue : VIS Froid CHARNIERE (repère 4, 4.42 €) · CHARNIERE Froid SUPERIEURE (repère 5, 26.03 €) · JOINT Froid PORTE Congélateur 525*475 (repère 18, 29.56 €) · JOINT Froid PORTE Réfrigérateur (repère 20, 37.46 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 525*475 (repère 18, 29.56 €) · JOINT Froid PORTE Réfrigérateur (repère 20, 37.46 €) · PLATINE Froid THERMOSTAT (repère 52, 37.76 €) · KLIXON Froid COMPRESSEUR (repère 84, 22.87 €) · CONDENSATEUR Froid 4uf 450V (repère 85, 21.55 €)
