Vue éclatée HISENSE RF749N4SWSE 1B0530Z0035J

Vue éclatée réfrigérateur HISENSE RF749N4SWSE 1B0530Z0035J

Name: HISENSE RF749N4SWSE 1B0530Z0035J
Brand: HISENSE
SKU: RF749N4SWSE 1B0530Z0035J

Découvrez la vue éclatée complète réfrigérateur HISENSE RF749N4SWSE 1B0530Z0035J, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HISENSE RF749N4SWSE 1B0530Z0035J et éviter les pannes imprévues. 26 pièces référencées.

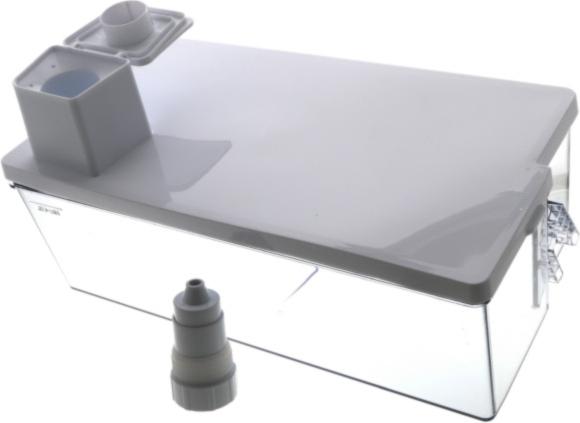

Cette vue éclatée HISENSE RF749N4SWSE 1B0530Z0035J référence 26 pièces détachées, dont porte froid réfrigérateur droit, joint froid porte réfrigérateur, reservoir froid eau, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HISENSE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 58, 49.65 €) · SONDE Froid TEMPERATURE Réfrigérateur (repère 68, 12.95 €) · MOTEUR Froid VENTILATEUR Evaporateur GW12E12MS1FB-52 (repère 69, 37.27 €) · SONDE Froid (repère 107, 18.61 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 58, 49.65 €) · MOTEUR Froid VENTILATEUR Evaporateur GW12E12MS1FB-52 (repère 69, 37.27 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Réfrigérateur DROIT (repère 1, 114.76 €) · JOINT Froid PORTE Réfrigérateur (repère 2, 29.31 €) · TRAVERSE Froid PORTE (repère 7, 26.53 €) · FACADE Froid TIROIR CENTRAL + JOINT (repère 10, 87.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 2, 29.31 €) · FACADE Froid TIROIR CENTRAL + JOINT (repère 10, 87.63 €) · FIXATION Froid JOINT (repère 111, 11.53 €)
