Vue éclatée lave vaisselle FAGOR CO-500 CO.500 CO500
Découvrez la vue éclatée complète lave vaisselle FAGOR CO-500 CO.500 CO500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR CO-500 CO.500 CO500 et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée FAGOR CO-500 CO.500 CO500 référence 43 pièces détachées, dont condensateur 10uf 450v, electrovanne lave-vaisselle, thermostat lave-vaisselle 110°c, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

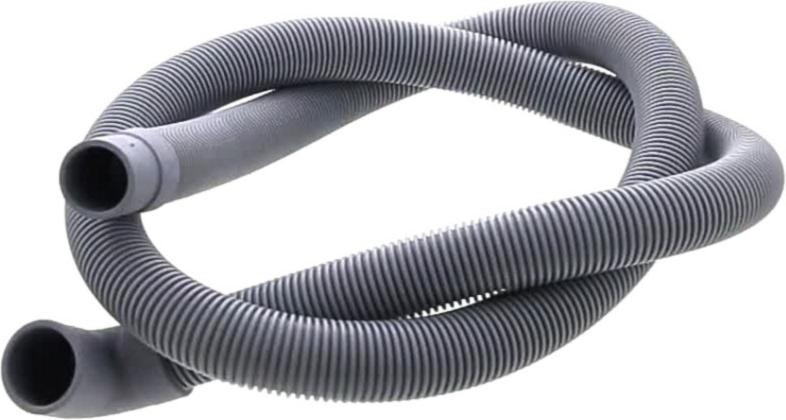

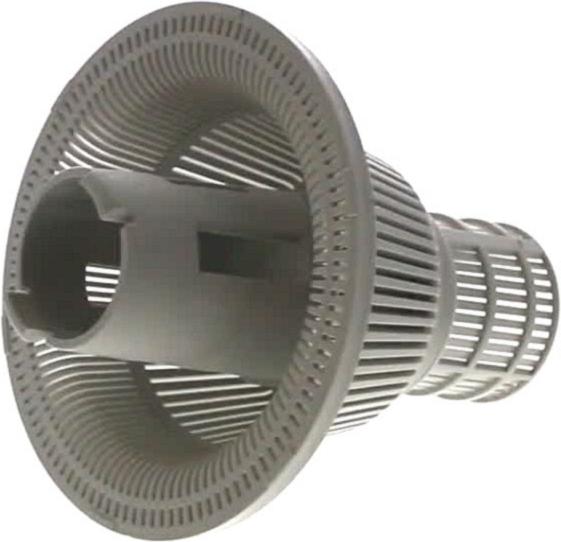

Sur cette vue : FILTRE Lave-Vaisselle D=156mm (repère 4, 46.54 €) · TUYAU Lave-Vaisselle VIDANGE (repère 5, 44.21 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

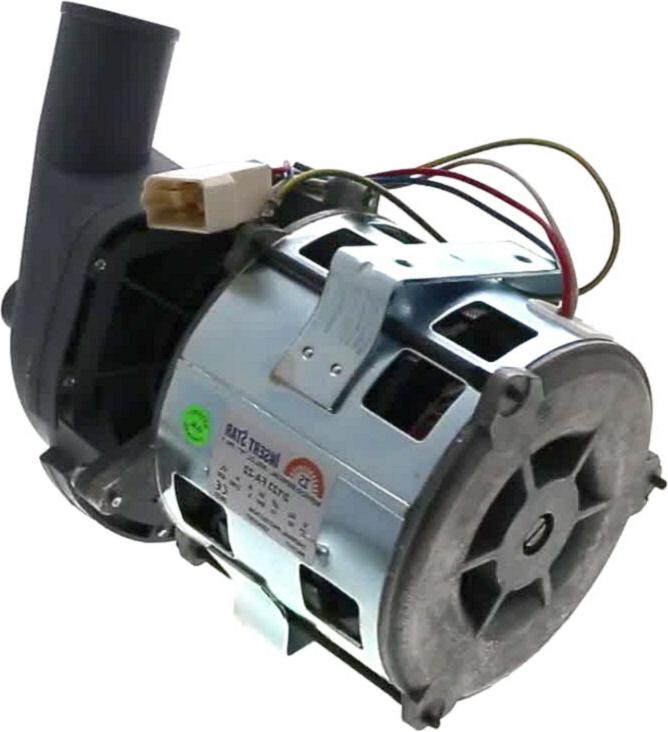

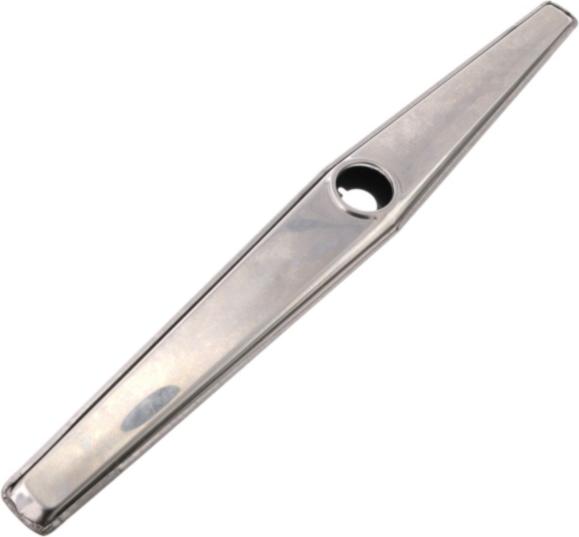

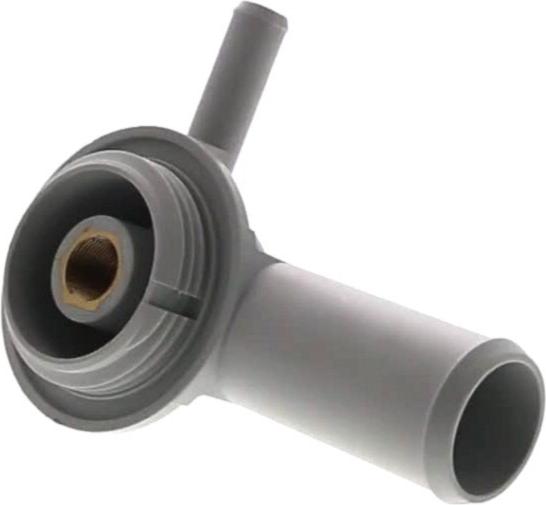

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4, 352.55 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 7, 69.03 €) · AXE Lave-Vaisselle BRAS Inférieur (repère 11, 61.87 €) · BRAS Lave-Vaisselle LAVAGE 9 gicleurs (repère 13, 60.15 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

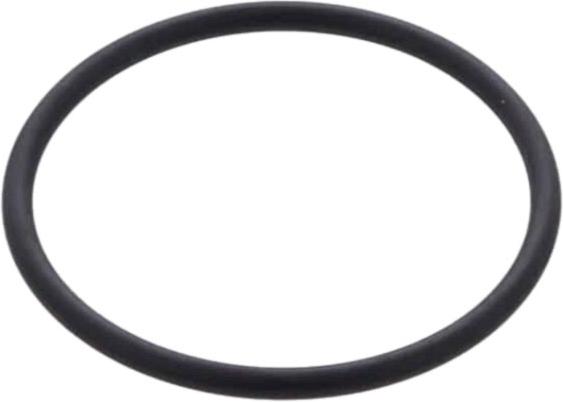

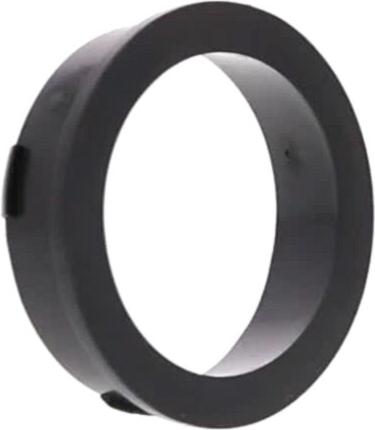

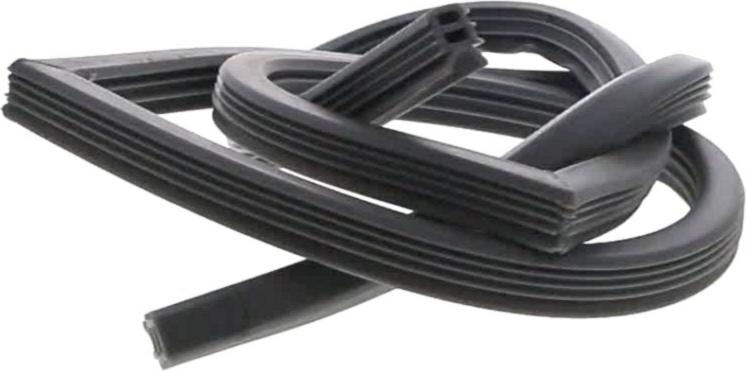

Sur cette vue : JOINT Lave-Vaisselle D=32 (repère 8, 9.17 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 13, 100.24 €) · JOINT Lave-Vaisselle BRAS Inférieur (repère 16, 26.23 €) · JOINT Lave-Vaisselle (repère 19, 5.64 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle 110°C (repère 3, 21.94 €) · RESISTANCE Lave-Vaisselle 2800W 230V (repère 6, 65.08 €) · JOINT Lave-Vaisselle RESISTANCE (repère 29, 11.38 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

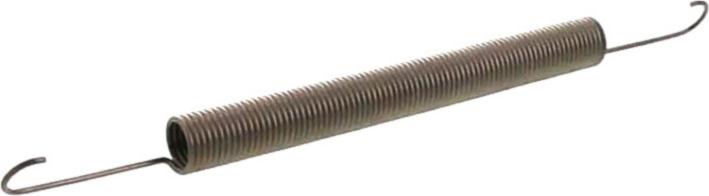

Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 26, 46.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

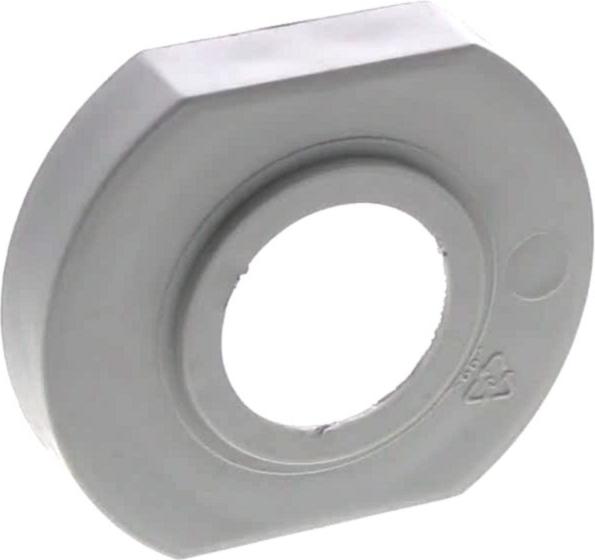

CONDENSATEUR 10uF 450V (repère 1, 15.55 €) · THERMOSTAT Lave-Vaisselle 110°C (repère 3, 21.94 €) · FILTRE Lave-Vaisselle D=156mm (repère 4, 46.54 €) · JOINT Lave-Vaisselle D=32 (repère 8, 9.17 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 13, 100.24 €) · JOINT Lave-Vaisselle BRAS Inférieur (repère 16, 26.23 €) · JOINT Lave-Vaisselle (repère 19, 5.64 €) · JOINT Lave-Vaisselle ECROU DOUCHETTE (repère 20, 10.08 €)
