Vue éclatée lave linge FAGOR FF-8012 FF.8012 FF8012
Découvrez la vue éclatée complète lave linge FAGOR FF-8012 FF.8012 FF8012, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR FF-8012 FF.8012 FF8012 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée FAGOR FF-8012 FF.8012 FF8012 référence 53 pièces détachées, dont boite lave-linge lessive, manette lave-linge programmateur, securite lave-linge hublot zv446 m1, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

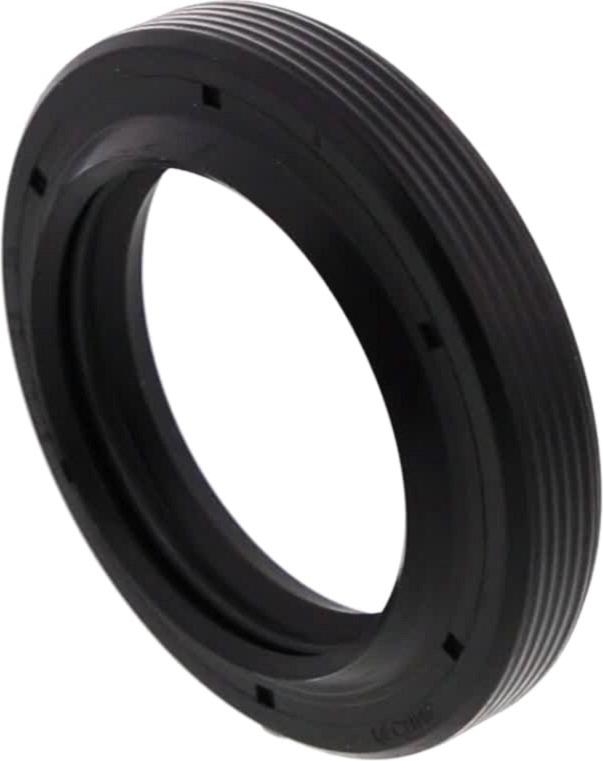

Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 205, 20.05 €) · JOINT Lave-Linge CUVE (repère 208, 67.97 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 211, 27.7 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 212, 41.09 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1175J5MAEL (repère 224, 32.26 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411 312 439 0.47UF 2X0.025UF (repère 309, 36.62 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 119, 61.69 €) · FILTRE Lave-Linge POMPE VIDANGE (repère 120, 99.77 €) · DURITE Lave-Linge Alimentation Pompe de vidange (repère 308, 39.14 €) · TUYAU Lave-Linge VIDANGE (repère 311, 31.86 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : DOUILLE Lave-Linge SUPPORT RESSORT CUVE (repère 134, 28.99 €) · ROULEMENT Lave-Linge 6206ZZ (repère 204, 15.82 €) · JOINT Lave-Linge AXE PALIER (repère 205, 20.05 €) · DOUILLE Lave-Linge AMORTISSEUR (repère 216, 12.77 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2022W (repère 305, 49.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Linge POMPE VIDANGE (repère 120, 99.77 €) · ROULEMENT Lave-Linge 6206ZZ (repère 204, 15.82 €) · JOINT Lave-Linge AXE PALIER (repère 205, 20.05 €) · JOINT Lave-Linge CUVE (repère 208, 67.97 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 211, 27.7 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 212, 41.09 €) · JOINT Lave-Linge HUBLOT (repère 213, 44.26 €) · DOUILLE Lave-Linge AMORTISSEUR (repère 216, 12.77 €)
