Vue éclatée lave linge FAGOR FF-1005
Découvrez la vue éclatée complète lave linge FAGOR FF-1005, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR FF-1005 et éviter les pannes imprévues. 49 pièces référencées.

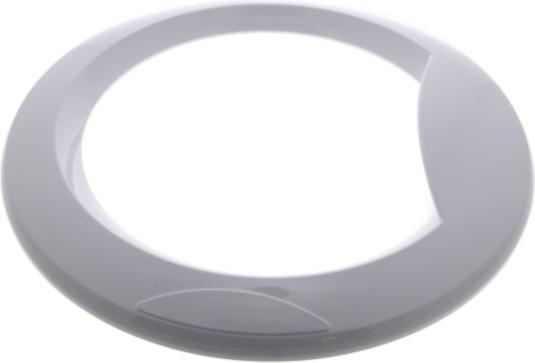

Cette vue éclatée FAGOR FF-1005 référence 49 pièces détachées, dont meuble lave-linge hubl a42 blanc 597*420, pied lave-linge + ecrou, enjoliveur lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge MEUBLE/JOINT HUBLOT (repère 9, 10.49 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.4 €) · JOINT Lave-Linge HUBLOT ALVA-A 42L (repère 118, 36.86 €) · COLLIER Lave-Linge CUVE/JOINT HUBLOT (repère 119, 10.23 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1236EPJ5=1234EPJ5 A42 (repère 100, 24.11 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 18.15 €) · CROSSE Lave-Linge TUYAU VIDANGE (repère 220, 6.04 €) · Pompe de vidange Lave-Linge (repère 285, 45.32 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.63 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 20.66 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.41 €) · RESSORT Lave-Linge SUSPENSION CUVE (repère 800, 7.91 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SUPPORT Lave-Linge Résistance (repère 115, 45.78 €) · RESISTANCE Lave-Linge SEULE (repère 121, 40.1 €) · SONDE Lave-Linge RESISTANCE RAST 2.5 (repère 814, 26.82 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge MEUBLE/JOINT HUBLOT (repère 9, 10.49 €) · COURROIE Lave-Linge 1236EPJ5=1234EPJ5 A42 (repère 100, 24.11 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 20.66 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.41 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.4 €) · JOINT Lave-Linge HUBLOT ALVA-A 42L (repère 118, 36.86 €) · COLLIER Lave-Linge CUVE/JOINT HUBLOT (repère 119, 10.23 €)
