Vue éclatée lave linge FAGOR FLF1810DIDS

Name: FAGOR FLF1810DIDS
Brand: FAGOR
SKU: FLF1810DIDS

Découvrez la vue éclatée complète lave linge FAGOR FLF1810DIDS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR FLF1810DIDS et éviter les pannes imprévues. 13 pièces référencées.

Cette vue éclatée FAGOR FLF1810DIDS référence 13 pièces détachées, dont hublot lave-linge complet, securite lave-linge porte, pompe lave-linge vidange, avec leur position sur le schéma constructeur.

Réparer son lave-linge FAGOR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

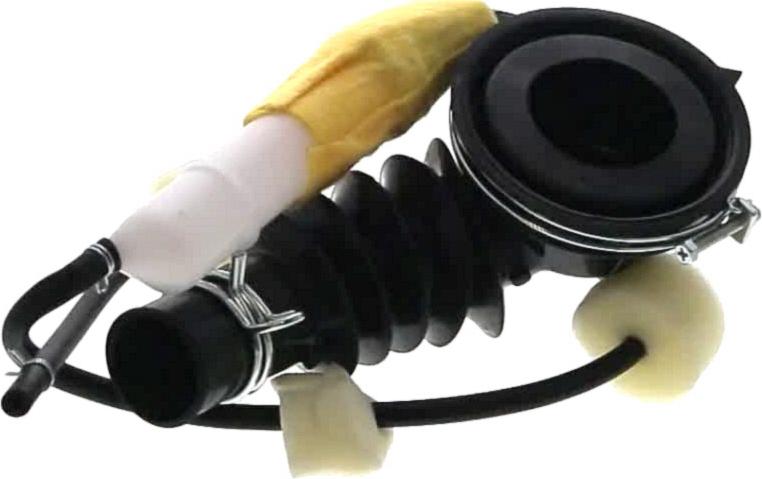

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 8, 44.98 €) · DURITE Lave-Linge CUVE/POMPE (repère 9, 43.68 €) · DURITE Lave-Linge BOITE/CUVE (repère 11, 47.69 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 1, 26.8 €) · COURROIE Lave-Linge 7PJE1320 (repère 40, 25.76 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 7, 53.16 €) · DURITE Lave-Linge CUVE/POMPE (repère 9, 43.68 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge 85N (repère 56, 32.9 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 10, 43.85 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 1, 26.8 €) · JOINT Lave-Linge HUBLOT (repère 8, 44.98 €) · COURROIE Lave-Linge 7PJE1320 (repère 40, 25.76 €) · AMORTISSEUR Lave-Linge 85N (repère 56, 32.9 €)
