Vue éclatée lave linge FAGOR 3FS-3611IT 3FS.3611IT 3FS3611IT 905013416
Découvrez la vue éclatée complète lave linge FAGOR 3FS-3611IT 3FS.3611IT 3FS3611IT 905013416, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR 3FS-3611IT 3FS.3611IT 3FS3611IT 905013416 et éviter les pannes imprévues. 71 pièces référencées.

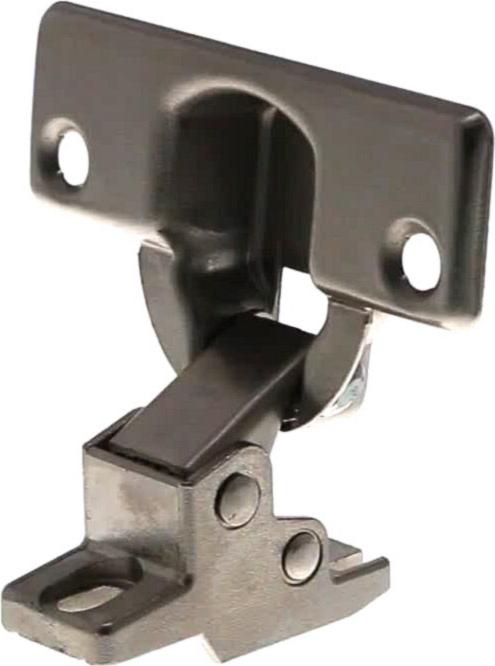

Cette vue éclatée FAGOR 3FS-3611IT 3FS.3611IT 3FS3611IT 905013416 référence 71 pièces détachées, dont charbon lave-linge moteur (kit de 2), dessus lave-linge top, pied lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CONDUIT AIR SECHAGE (repère 50) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 33.96 €) · JOINT Lave-Linge HUBLOT (repère 117, 59.5 €) · COLLIER Lave-Linge MEUBLE-JOINT HUBLOT (repère 118, 56.68 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (kit de 2) (repère 0, 34.84 €) · COURROIE Lave-Linge 1184J5 (repère 121, 18.31 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411 312 439 0.47UF 2X0.025UF (repère 161, 38.54 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU VIDANGE (repère 146, 33.74 €) · Pompe de vidange Lave-Linge EBS256-3307 (repère 168, 41.87 €) · BOUCHON Lave-Linge POMPE VIDANGE (repère 274, 30.48 €) · BOUCHON Lave-Linge Pompe de vidange (repère 275, 50 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : DOUILLE Lave-Linge SUPPORT RESSORT CUVE (repère 10, 30.01 €) · RESSORT Lave-Linge TAMBOUR 200MM 27 STRIES (repère 11, 49.76 €) · AMORTISSEUR Lave-Linge 120N "unitaire" (repère 35, 73.56 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT Lave-Linge (repère 51, 74.16 €) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 33.96 €) · Résistance Lave-Linge 1850W (repère 163, 62.57 €) · Thermostat Lave-Linge NC96TR-791 (repère 164).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (kit de 2) (repère 0, 34.84 €) · AMORTISSEUR Lave-Linge 120N "unitaire" (repère 35, 73.56 €) · JOINT Lave-Linge CONDUIT AIR SECHAGE (repère 50) · THERMOSTAT Lave-Linge (repère 51, 74.16 €) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 33.96 €) · JOINT Lave-Linge HUBLOT (repère 117, 59.5 €) · COLLIER Lave-Linge MEUBLE-JOINT HUBLOT (repère 118, 56.68 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 118, 46.86 €)
