Vue éclatée lave linge FAGOR CL422T 905110560
Découvrez la vue éclatée complète lave linge FAGOR CL422T 905110560, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR CL422T 905110560 et éviter les pannes imprévues. 68 pièces référencées.
Cette vue éclatée FAGOR CL422T 905110560 référence 68 pièces détachées, dont dessus lave-linge hublot, support lave-linge fixation top, pied lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge PALIER (repère 71, 14.12 €) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 35.55 €) · JOINT Lave-Linge HUBLOT (repère 117, 36.33 €) · COLLIER Lave-Linge MEUBLE-JOINT HUBLOT (repère 118, 15.47 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1089J4 (repère 121, 23.36 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 161, 63.27 €) · CONDENSATEUR Lave-Linge 14uF 450V (repère 169, 15.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU VIDANGE (repère 146, 29.68 €) · DURITE Lave-Linge Pompe de vidange ARRIERE (repère 166, 21.89 €) · Pompe de vidange Lave-Linge COD 55703 34W PLASET (repère 168, 38.19 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : DOUILLE Lave-Linge SUPPORT RESSORT CUVE (repère 10, 31.66 €) · RESSORT Lave-Linge TAMBOUR 200MM 27 STRIES (repère 11, 45.66 €) · RESSORT Lave-Linge AMORTISSEUR (repère 31, 57 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 32, 53.68 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : MANETTE Lave-Linge Programmateur - Thermostat = épuisée (repère 83) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 35.55 €) · Résistance Lave-Linge 1850W (repère 163, 64.36 €) · THERMOSTAT Lave-Linge NA33 NC85 (repère 164, 21.99 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PATIN Lave-Linge FRICTION (repère 30, 51.71 €) · RESSORT Lave-Linge AMORTISSEUR (repère 31, 57 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 32, 53.68 €) · ROULEMENT Lave-Linge 6203ZZ (repère 70, 14.16 €) · JOINT Lave-Linge PALIER (repère 71, 14.12 €) · MANETTE Lave-Linge Programmateur - Thermostat = épuisée (repère 83) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 35.55 €) · JOINT Lave-Linge HUBLOT (repère 117, 36.33 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée

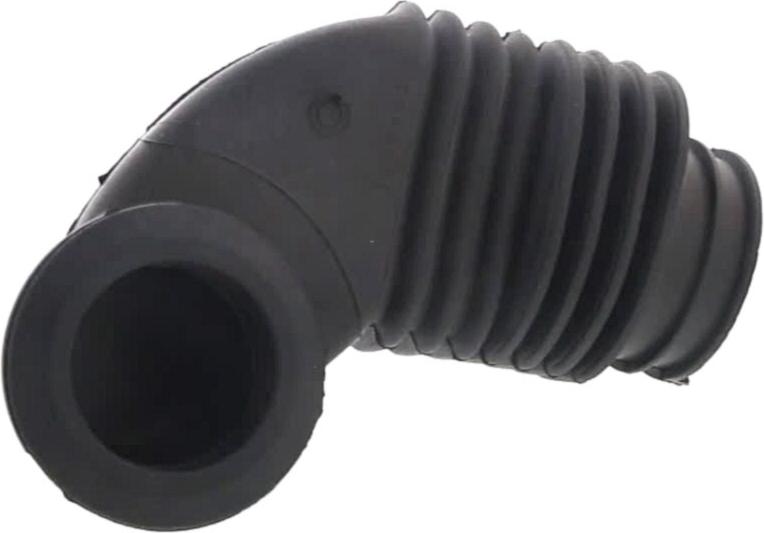

Liste des pièces détachées
