Vue éclatée réfrigérateur AIRLUX ARI301CA
Découvrez la vue éclatée complète réfrigérateur AIRLUX ARI301CA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur AIRLUX ARI301CA et éviter les pannes imprévues. 70 pièces référencées.
Cette vue éclatée AIRLUX ARI301CA référence 70 pièces détachées, dont vis froid charnieres supérieur m5*16, bouchon froid petit modele, bouchon froid grand modele blanc, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur AIRLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

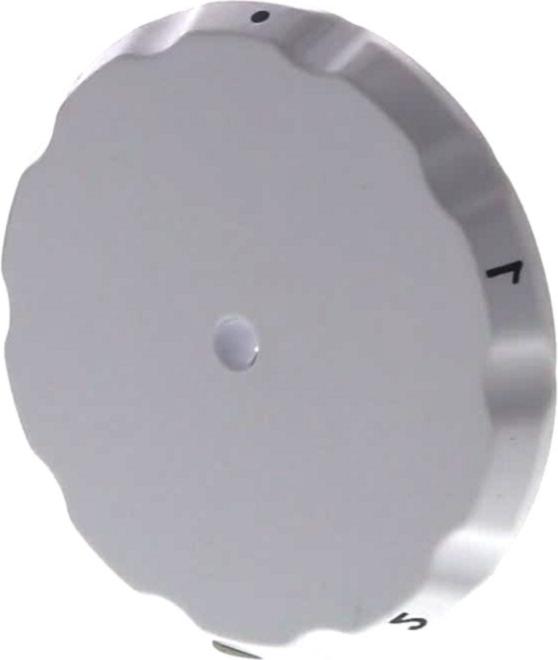

Sur cette vue : THERMOSTAT Froid KDF29N1 FOSHAN (repère 27, 47.43 €) · MANETTE Froid Thermostat 319 SW (repère 29, 10.71 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.49 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.76 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 6.03 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 3.42 €) · BAC Froid EAU DEGIVRAGE 2500 (repère 214, 17 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche 1400 AXE=11mm (repère 2, 14.41 €) · VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 2.16 €) · CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons) (repère 117, 6.12 €) · CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons) (repère 120, 5.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid KDF29N1 FOSHAN (repère 27, 47.43 €) · MANETTE Froid Thermostat 319 SW (repère 29, 10.71 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.49 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.76 €) · JOINT Froid Congélateur 2761 I SW (repère 459, 36.15 €) · JOINT Froid Réfrigérateur 2761 I SW (repère 460, 43.39 €) · JOINT Froid ETANCHEITE MEUBLE (repère 481, 16.22 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 8.26 €)
