Vue éclatée lave linge COMFEE MFA70-12203E MFA70.12203E MFA7012203E

Name: COMFEE MFA70-12203E MFA70.12203E MFA7012203E
Brand: COMFEE
SKU: MFA70-12203E MFA70.12203E MFA7012203E

Découvrez la vue éclatée complète lave linge COMFEE MFA70-12203E MFA70.12203E MFA7012203E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge COMFEE MFA70-12203E MFA70.12203E MFA7012203E et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée COMFEE MFA70-12203E MFA70.12203E MFA7012203E référence 19 pièces détachées, dont courroie lave-linge 1270j5el, cuve lave-linge 1/2 arriere, joint lave-linge cuve, avec leur position sur le schéma constructeur.

Réparer son lave-linge COMFEE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

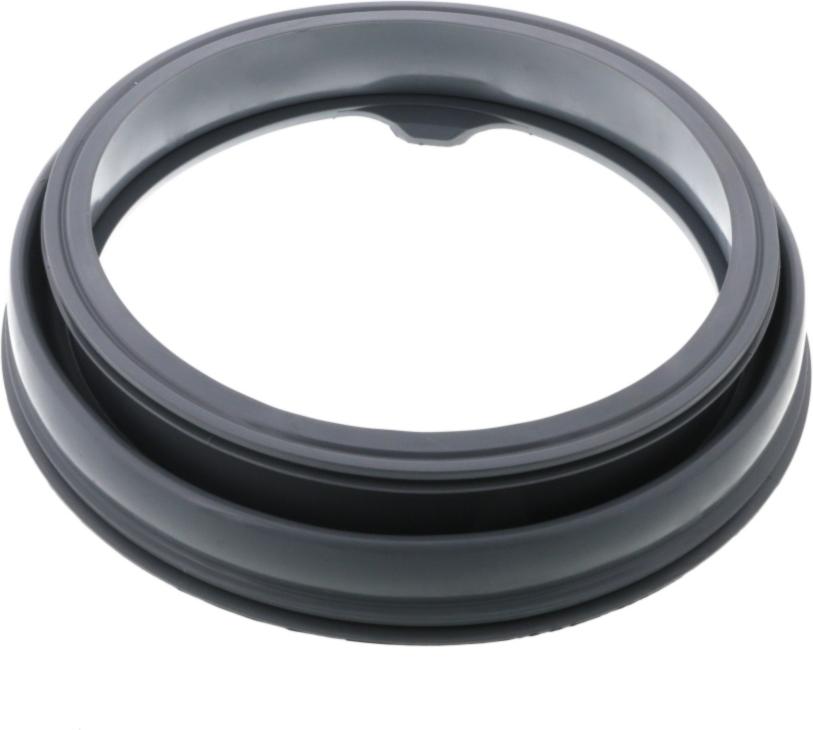

Sur cette vue : JOINT Lave-Linge CUVE (repère 6, 18.2 €) · JOINT Lave-Linge HUBLOT MFS70-12201-3017 YZ 1 (repère 9, 56.82 €) · DURITE Lave-Linge BOITE/CUVE (repère 13, 25.88 €) · DURITE Lave-Linge CUVE/PV (repère 15, 17.34 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1270J5EL (repère 1, 22.16 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 14, 41.07 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 6, 11.56 €) · AMORTISSEUR Lave-Linge 120N 302530460002 (repère 16, 10.62 €) · AXE Lave-Linge GOUPILLE AMORTISSEUR (repère 17, 4.01 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 2000w (repère 13, 49.14 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1270J5EL (repère 1, 22.16 €) · JOINT Lave-Linge CUVE (repère 6, 18.2 €) · JOINT Lave-Linge HUBLOT MFS70-12201-3017 YZ 1 (repère 9, 56.82 €) · AMORTISSEUR Lave-Linge 120N 302530460002 (repère 16, 10.62 €) · AXE Lave-Linge GOUPILLE AMORTISSEUR (repère 17, 4.01 €)
