Vue éclatée lave linge COMFEE TG70-12705E 188008

Name: COMFEE TG70-12705E 188008
Brand: COMFEE
SKU: TG70-12705E 188008

Découvrez la vue éclatée complète lave linge COMFEE TG70-12705E 188008, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge COMFEE TG70-12705E 188008 et éviter les pannes imprévues. 19 pièces référencées.

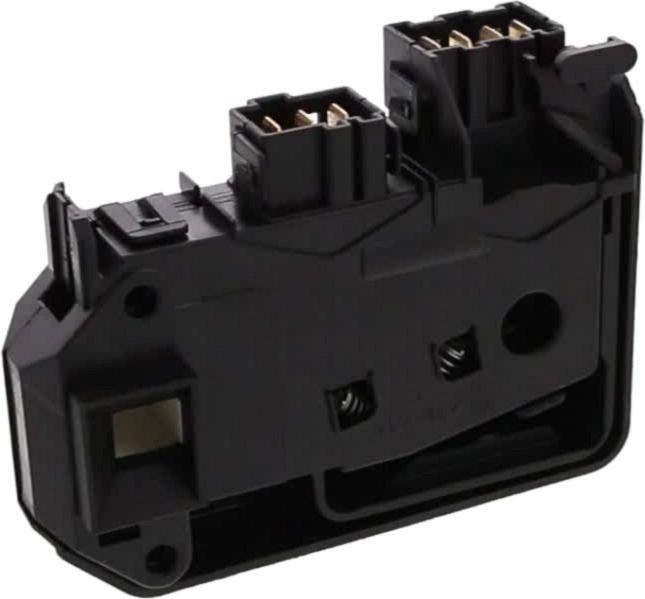

Cette vue éclatée COMFEE TG70-12705E 188008 référence 19 pièces détachées, dont durite lave-linge arrivee droit eau, securite lave-linge porte, courroie lave-linge 5pje1281, avec leur position sur le schéma constructeur.

Réparer son lave-linge COMFEE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : DURITE Lave-Linge ARRIVEE Droit EAU (repère 1, 9.31 €) · DURITE Lave-Linge CUVE/POMPE (repère 11, 19.34 €) · JOINT Lave-Linge HUBLOT (repère 14, 62.35 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 21, 5.47 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

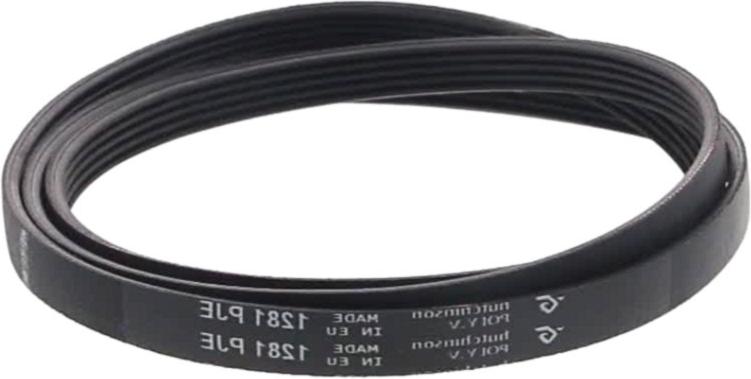

Sur cette vue : COURROIE Lave-Linge 5PJE1281 (repère 3, 30.05 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 7, 50.2 €) · DURITE Lave-Linge CUVE/POMPE (repère 11, 19.34 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AXE Lave-Linge GOUPILLE AMORTISSEUR (repère 25, 3.92 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 13, 64.38 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 5PJE1281 (repère 3, 30.05 €) · JOINT Lave-Linge HUBLOT (repère 14, 62.35 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 21, 5.47 €) · AXE Lave-Linge GOUPILLE AMORTISSEUR (repère 25, 3.92 €)
