Vue éclatée lave vaisselle VALBERG VAL9C49BWC 943368

Name: VALBERG VAL9C49BWC 943368
Brand: VALBERG
SKU: VAL9C49BWC 943368

Découvrez la vue éclatée complète lave vaisselle VALBERG VAL9C49BWC 943368, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle VALBERG VAL9C49BWC 943368 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée VALBERG VAL9C49BWC 943368 référence 25 pièces détachées, dont tuyau arrivee eau 20/27 2metres f/f, joint lave-vaisselle bas de porte 400mm, sonde lave-vaisselle connecteur bol, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

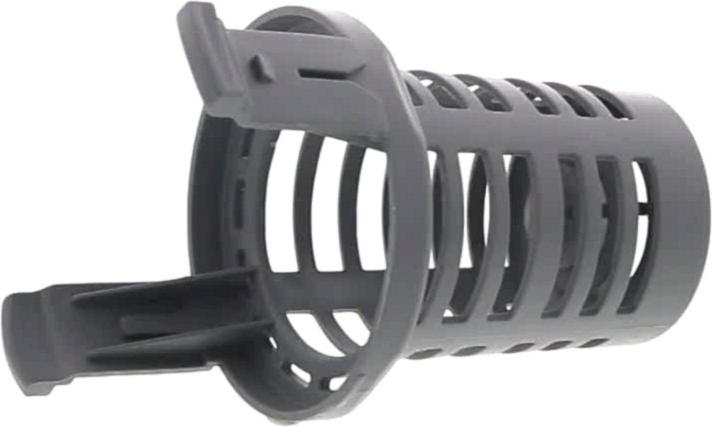

Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 0, 83.21 €) · FILTRE Lave-Vaisselle SUPERIEUR (repère 27, 13.44 €) · FILTRE Lave-Vaisselle MICRO BG130117 (repère 28, 18.94 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 0, 67.67 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 0, 21.2 €) · BRAS Lave-Vaisselle INFERIEUR (repère 154, 49.56 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

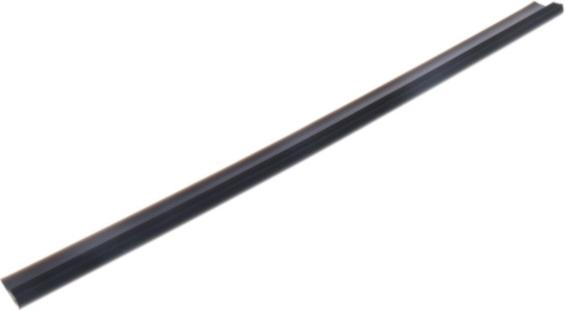

Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 400MM (repère 0, 29.54 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1570mm (repère 73, 28.64 €).

Ne chauffe plus / vaisselle froide

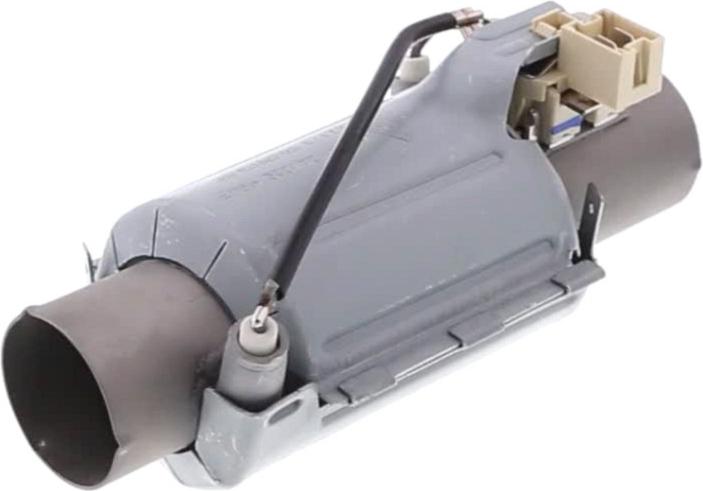

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

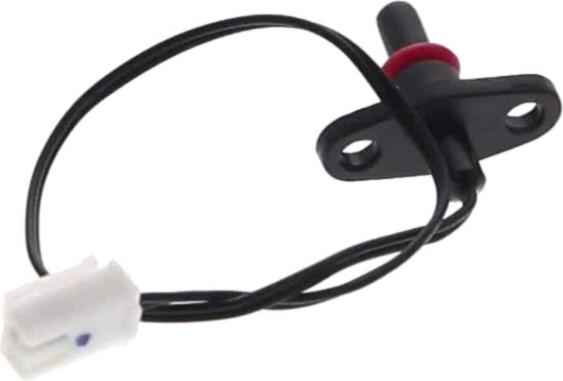

Sur cette vue : SONDE Lave-Vaisselle CONNECTEUR BOL (repère 0, 24.33 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 0, 20.83 €) · RESISTANCE Lave-Vaisselle (repère 0, 52.91 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle BAS DE PORTE 400MM (repère 0, 29.54 €) · FILTRE Lave-Vaisselle SUPERIEUR (repère 27, 13.44 €) · FILTRE Lave-Vaisselle MICRO BG130117 (repère 28, 18.94 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1570mm (repère 73, 28.64 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITES DNF06-Z(DBZF) (repère 98, 27.08 €)
