Réparer son lave-vaisselle MANHATTAN : les pannes courantes

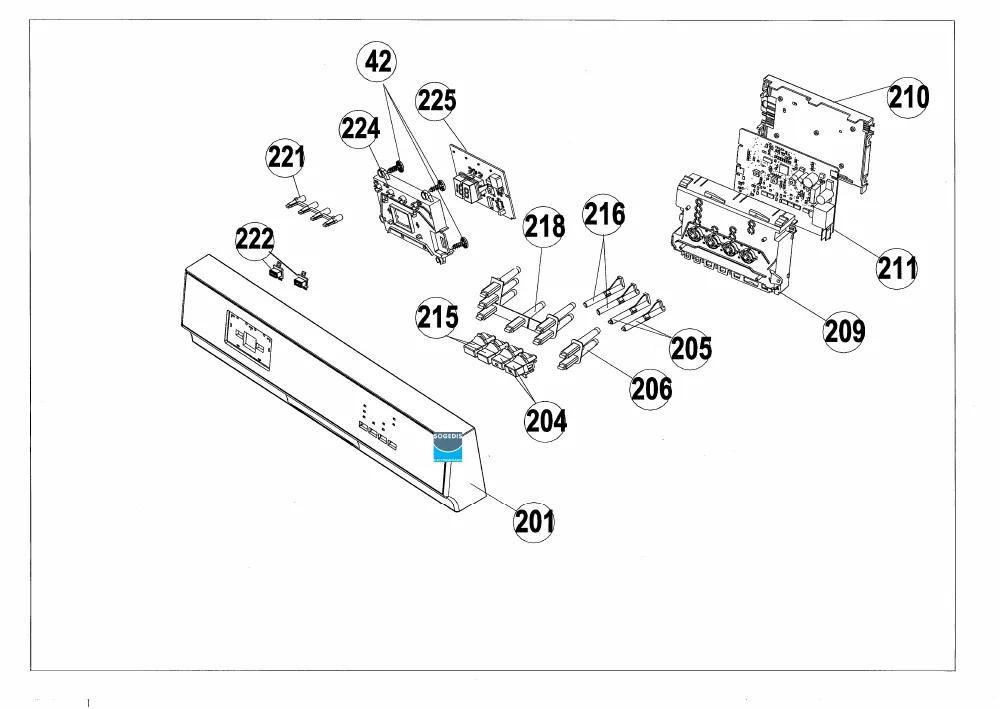

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle METAL FOND CUVE 250*145 (repère 24, 11.46 €) · FILTRE Lave-Vaisselle MICRO COMPLET (repère 115, 24.98 €) · FILTRE Lave-Vaisselle PLASTIQUE Intérieure (repère 116, 14.92 €) · FILTRE Lave-Vaisselle MICRO EXTERIEUR (repère 117, 17.87 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS SUPERIEUR + TURBINE Supérieur (repère 99, 32.3 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 100, 30.98 €) · SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 103, 18.55 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 21.56 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.77 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 20.1 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 21.56 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.96 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 76, 17.79 €) · RESISTANCE Lave-Vaisselle 1800W (repère 173, 42.45 €) · JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE (repère 175, 5.98 €) · DURITE Lave-Vaisselle BOL OU DISTRIBUTEUR/RESISTANCE (repère 611, 21.09 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle CHARNIERE PORTE unitaire (repère 30, 7.04 €) · RESSORT Lave-Vaisselle PORTE 145mm diam=19mm (repère 32, 13.56 €) · POULIE Lave-Vaisselle CHARNIERE/CABLE (repère 33, 8.26 €) · CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D (repère 65, 35.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.77 €) · FILTRE Lave-Vaisselle METAL FOND CUVE 250*145 (repère 24, 11.46 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 20.1 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 21.56 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.96 €) · FILTRE Lave-Vaisselle MICRO COMPLET (repère 115, 24.98 €) · FILTRE Lave-Vaisselle PLASTIQUE Intérieure (repère 116, 14.92 €) · FILTRE Lave-Vaisselle MICRO EXTERIEUR (repère 117, 17.87 €)
