Vue éclatée lave vaisselle AMICA ADF1413X
Découvrez la vue éclatée complète lave vaisselle AMICA ADF1413X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AMICA ADF1413X et éviter les pannes imprévues. 74 pièces référencées.

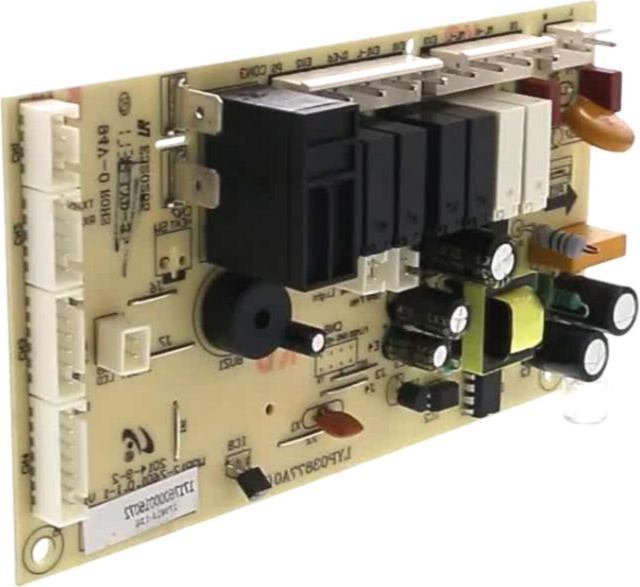

Cette vue éclatée AMICA ADF1413X référence 74 pièces détachées, dont platine lave-vaisselle commande, facade lave-vaisselle porte, joint lave-vaisselle bas de porte 540mm, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AMICA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1500mm (repère 415, 18.33 €) · FILTRE Lave-Vaisselle MICRO (repère 604, 15.88 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 13.55 €) · POMPE VIDANGE B25-AL004 4 ERGOTS (repère 610, 39.06 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle ALIMENTATION (repère 501, 74.27 €) · BRAS Lave-Vaisselle INFERIEUR (repère 510, 27.69 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.69 €) · POMPE Lave-Vaisselle CYCLAGE+TURBINE TDE YXW50-E2 (repère 614, 101.82 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 540mm (repère 202, 29.95 €) · Contre porte Lave-Vaisselle + JOINT (repère 202, 91.38 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750mm (repère 318, 22.62 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 402, 17.69 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : COLLIER Lave-Vaisselle DURITE RESISTANCE (repère 605, 1.97 €) · RESISTANCE Lave-Vaisselle 1800W SU3828 + CORPS DE POMPE 673001302001 (repère 618, 54.99 €) · DURITE Lave-Vaisselle RESISTANCE (repère 624, 26.48 €) · SONDE Lave-Vaisselle (repère 629, 14.56 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 6.42 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 25.07 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 29.71 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 74.28 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE 540mm (repère 202, 29.95 €) · Contre porte Lave-Vaisselle + JOINT (repère 202, 91.38 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750mm (repère 318, 22.62 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 6.3 €) · JOINT Lave-Vaisselle ADOUCISSEUR Diamètre 80MM Intérieure 62MM EP 4MM (repère 433, 9.5 €) · JOINT Lave-Vaisselle BOL (repère 601, 14.24 €) · FILTRE Lave-Vaisselle MICRO (repère 604, 15.88 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 13.55 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
