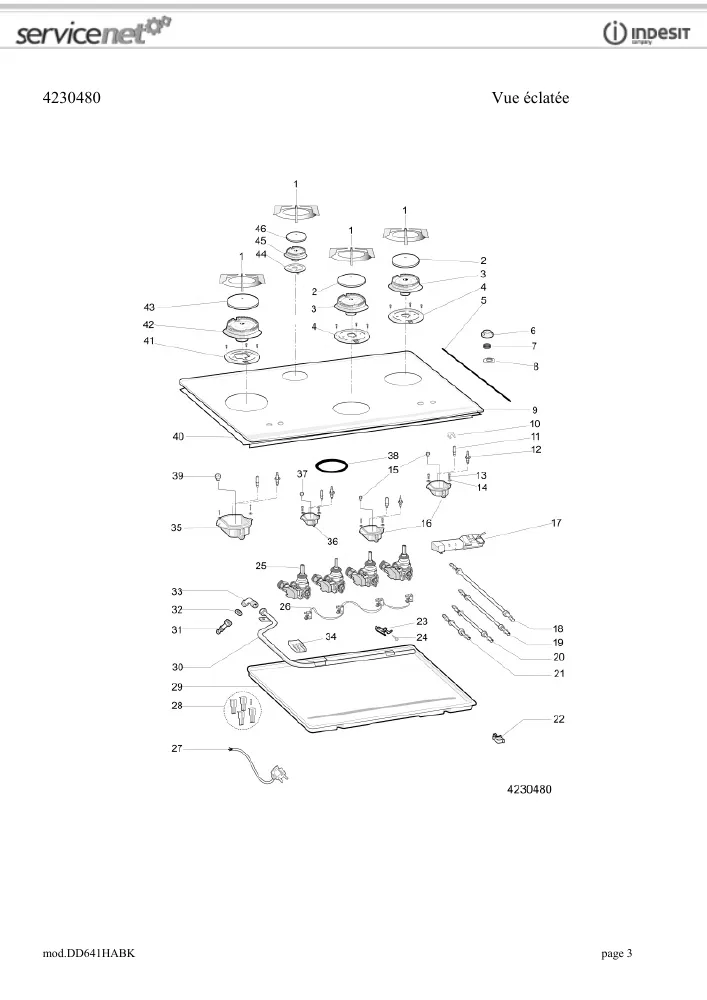

Vue éclatée plaque de cuisson HOTPOINT-ARISTON DD641HABK 100463
Découvrez la vue éclatée complète plaque de cuisson HOTPOINT-ARISTON DD641HABK 100463, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson HOTPOINT-ARISTON DD641HABK 100463 et éviter les pannes imprévues. 29 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON DD641HABK 100463 référence 29 pièces détachées, dont grille plaque bruleur, couronne plaque semi-rapide, joint plaque table, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

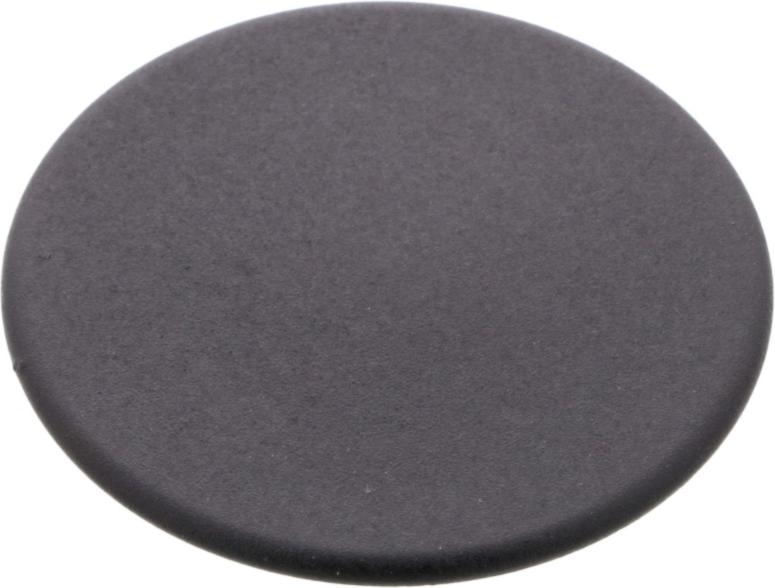

Sur cette vue : GRILLE Plaque BRULEUR (repère 1, 58.6 €) · CHAPEAU Cuisinière BRULEUR Semi-rapide NOIR 75mm (repère 2, 21.9 €) · DISQUE Plaque MANETTE BRULEUR (repère 8, 8.11 €) · CLIPS Plaque FIXATION BOUGIE (repère 10, 6.19 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.
Sur cette vue : RESSORT Cuisinière MANETTE (repère 7, 5.19 €) · DISQUE Plaque MANETTE BRULEUR (repère 8, 8.11 €) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 12, 27.67 €) · ECROU Cuisinière THERMOCOUPLE DENTE (repère 12, 4.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Plaque TABLE (repère 5, 22.76 €) · CLIPS Plaque FIXATION BOUGIE (repère 10, 6.19 €) · JOINT Plaque RACCORD GAZ (repère 32, 4.03 €) · JOINT Plaque TETE BRULEUR Diamètre 153,4 (repère 38, 31.12 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
