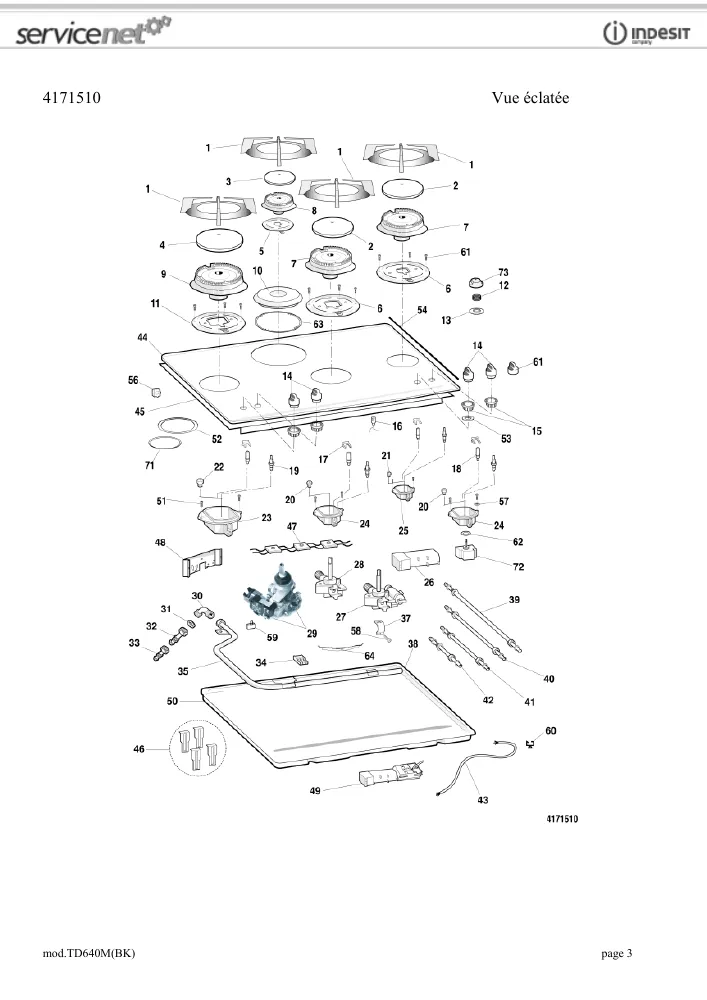

Vue éclatée plaque de cuisson HOTPOINT-ARISTON TD640MBK 18163
Vue éclatée plaque de cuisson HOTPOINT-ARISTON TD640MBK 18163 : le schéma constructeur d'origine et la liste des 27 pièces détachées, avec leur repère sur le plan et leur référence fabricant.
Cette vue éclatée HOTPOINT-ARISTON TD640MBK 18163 référence 27 pièces détachées, dont grille plaque bruleur, chapeau cuisinière bruleur semi-rapide, chapeau plaque bruleur auxiliaire, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : GRILLE Plaque BRULEUR (repère 1, 58.04 €) · CHAPEAU Cuisinière BRULEUR Semi-rapide (repère 2, 11.03 €) · CHAPEAU Plaque BRULEUR Auxiliaire (repère 3, 8.85 €) · CHAPEAU Plaque BRULEUR Rapide (repère 4, 18.42 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.
Sur cette vue : RESSORT Cuisinière MANETTE (repère 12, 4.64 €) · DISQUE Plaque MANETTE BRULEUR (repère 13, 7.86 €) · BRIDE Cuisinière FIXATION ROBINET (repère 37, 19.3 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CLIPS Plaque FIXATION BOUGIE (repère 17, 5.46 €) · BOUGIE Plaque 700mm (repère 18, 19.9 €) · JOINT Plaque RACCORD GAZ (repère 31, 4.25 €) · JOINT Plaque TETE BRULEUR Diamètre 153,4 (repère 52, 30.29 €) · JOINT Plaque TABLE (repère 54, 21.13 €)
Guides utiles
Plaque à induction qui ne chauffe plus : diagnostic zone par zone
Avant d'ouvrir un appareil : les sept règles de sécurité qui comptent vraiment
Comment trouver la référence exacte d'une pièce détachée
Assistant réparation
Assistant IA
Liste des pièces détachées
GRILLE Plaque BRULEUR
Position : 1
Prix indicatif : 58.04 €
CHAPEAU Cuisinière BRULEUR Semi-rapide
Position : 2
Prix indicatif : 11.03 €
CHAPEAU Plaque BRULEUR Auxiliaire
Position : 3
Prix indicatif : 8.85 €
CHAPEAU Plaque BRULEUR Rapide
Position : 4
Prix indicatif : 18.42 €
COURONNE Plaque Semi-rapide
Position : 7
Prix indicatif : 30.18 €
COURONNE Plaque Rapide
Position : 9
Prix indicatif : 50.87 €
RESSORT Cuisinière MANETTE
Position : 12
Prix indicatif : 4.64 €
DISQUE Plaque MANETTE BRULEUR
Position : 13
Prix indicatif : 7.86 €
CLIPS Plaque FIXATION BOUGIE
Position : 17
Prix indicatif : 5.46 €
BOUGIE Plaque 700mm
Position : 18
Prix indicatif : 19.9 €
JEU Cuisinière Injecteur Gaz Naturel
Position : 20
Prix indicatif : 33.41 €
JEU Plaque Injecteur Gaz Naturel
Position : 21
Prix indicatif : 40.46 €
SUPPORT Cuisinière Injecteur Rapide
Position : 23
Prix indicatif : 19.86 €
SUPPORT Cuisinière Injecteur Semi-rapide
Position : 24
Prix indicatif : 14.93 €
SUPPORT Cuisinière Injecteur Auxiliaire
Position : 25
Prix indicatif : 20.98 €
COUDE Plaque D=14 MALE/MALE 60x50
Position : 30
Prix indicatif : 16.49 €
JOINT Plaque RACCORD GAZ
Position : 31
Prix indicatif : 4.25 €
BRIDE Cuisinière FIXATION ROBINET
Position : 37
Prix indicatif : 19.3 €
TAQUE Plaque VITRO NOIR
Position : 44
Prix indicatif : 162.9 €
CROCHET Plaque FIXATION PLAQUE (KIT)
Position : 46
Prix indicatif : 21.14 €
PIECE DEFINITIVEMENT EPUISEE EN USINE
Position : 47
ALLUMEUR Plaque 4P BF90046-N3 BF90046-N10
Position : 49
Prix indicatif : 63.35 €
VIS Plaque INOX
Position : 51
Prix indicatif : 5.49 €
JOINT Plaque TETE BRULEUR Diamètre 153,4
Position : 52
Prix indicatif : 30.29 €
JOINT Plaque TABLE
Position : 54
Prix indicatif : 21.13 €
JEU Plaque Injecteur Gaz Butane
Position : 99
Prix indicatif : 25.74 €
JEU Plaque Injecteur Gaz Naturel
Position : 99
Prix indicatif : 29.13 €
