Vue éclatée four BOMPANI BO240PD

Name: BOMPANI BO240PD
Brand: BOMPANI
SKU: BO240PD

Découvrez la vue éclatée complète four BOMPANI BO240PD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BOMPANI BO240PD et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée BOMPANI BO240PD référence 21 pièces détachées, dont joint cuisinière moufle 11 clips, contre porte cuisinière four, vitre cuisinière interieure 406*250*5, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BOMPANI : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

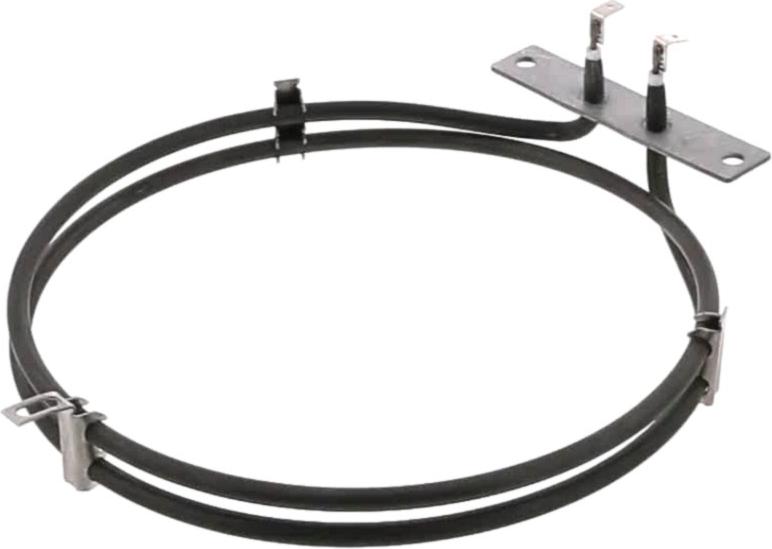

Sur cette vue : RESISTANCE Cuisinière GRILL 2000+700W (repère 5, 83.9 €) · Résistance Cuisinière SOLE 1500W (repère 7, 39.05 €) · GRILLE Cuisinière FOUR 370*433 (repère 9, 27.61 €) · Résistance Cuisinière CIRCULAIRE 2000W 230V (repère 30, 48.8 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière GRILL 2000+700W (repère 5, 83.9 €) · Résistance Cuisinière SOLE 1500W (repère 7, 39.05 €) · Résistance Cuisinière CIRCULAIRE 2000W 230V (repère 30, 48.8 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

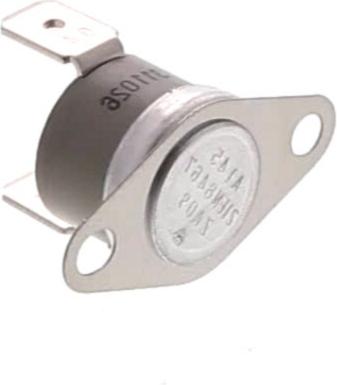

Sur cette vue : SUPPORT Cuisinière BULBE THERMOSTAT (repère 6, 2.68 €) · Thermostat Cuisinière SECURITE FOUR NC145 (repère 19, 16.17 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière MOUFLE 11 CLIPS (repère 1) · VITRE Cuisinière INTERIEURE 406*250*5 (repère 3, 31.63 €) · VITRE Cuisinière Extérieure 584*420 E (repère 10) · JOINT Cuisinière VITRE Intérieure (repère 12, 22.29 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière MOUFLE 11 CLIPS (repère 1) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 6, 2.68 €) · JOINT Cuisinière VITRE Intérieure (repère 12, 22.29 €) · Thermostat Cuisinière SECURITE FOUR NC145 (repère 19, 16.17 €)
