Vue éclatée four BOMPANI BO243AA

Name: BOMPANI BO243AA
Brand: BOMPANI
SKU: BO243AA

Découvrez la vue éclatée complète four BOMPANI BO243AA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BOMPANI BO243AA et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée BOMPANI BO243AA référence 16 pièces détachées, dont charnière cuisinière femelle, grille cuisinière four 370*433, joint cuisinière moufle 11 clips, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BOMPANI : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

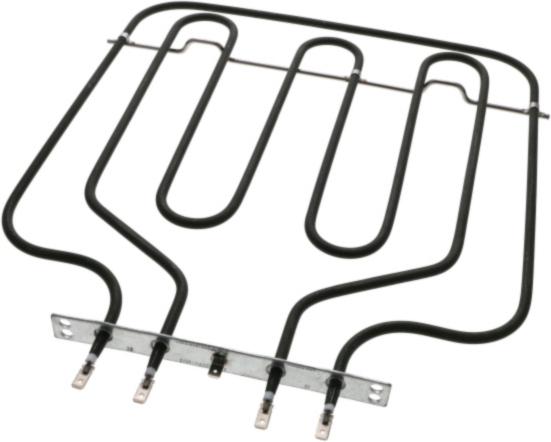

Sur cette vue : GRILLE Cuisinière FOUR 370*433 (repère 1, 27.1 €) · Résistance Cuisinière SOLE 1500W (repère 3, 48.6 €) · RESISTANCE Cuisinière GRILL 2000+700W (repère 3, 76.65 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Cuisinière SOLE 1500W (repère 3, 48.6 €) · RESISTANCE Cuisinière GRILL 2000+700W (repère 3, 76.65 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : SUPPORT Cuisinière BULBE THERMOSTAT (repère 3, 2.77 €) · Commutateur Cuisinière + THERMOSTAT (repère 3, 67.11 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : Charnière Cuisinière FEMELLE (repère 1, 5.46 €) · JOINT Cuisinière MOUFLE 11 CLIPS (repère 2) · JOINT Cuisinière VITRE Intérieure (repère 2, 19.1 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière MOUFLE 11 CLIPS (repère 2) · JOINT Cuisinière VITRE Intérieure (repère 2, 19.1 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 3, 2.77 €) · Commutateur Cuisinière + THERMOSTAT (repère 3, 67.11 €)
