Vue éclatée réfrigérateur Technical TWDP3451A+

Name: Technical TWDP3451A+
Brand: Technical
SKU: TWDP3451A+

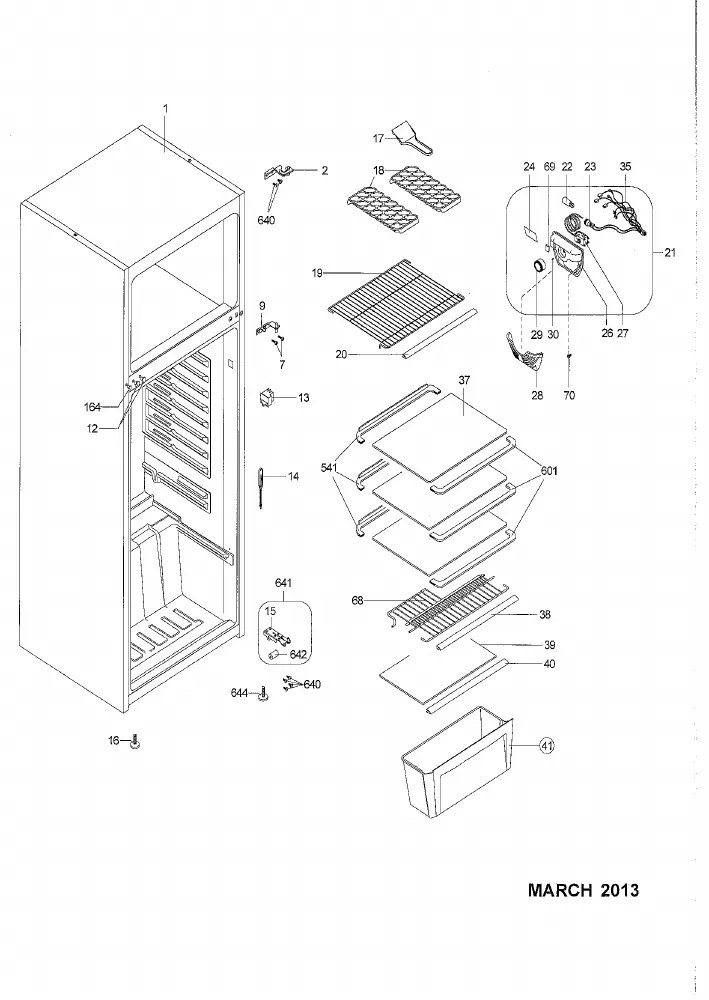

Découvrez la vue éclatée complète réfrigérateur Technical TWDP3451A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Technical TWDP3451A+ et éviter les pannes imprévues. 85 pièces référencées.

Cette vue éclatée Technical TWDP3451A+ référence 85 pièces détachées, dont vis froid poignee porte autoforante, entretoise froid charniere, indicateur froid zone 0-4°c, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITE Froid Thermostat Blanc SW (repère 26, 16.73 €) · THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm (repère 27, 41.09 €) · MANETTE Froid Thermostat 345 SW (repère 29, 12.79 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.42 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 14, 4.97 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 5.84 €) · BAC Froid DEGIVRAGE 345 SW VBE0092 (repère 214, 17.58 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : VIS Froid POIGNEE PORTE AUTOFORANTE (2.57 €) · ENTRETOISE Froid CHARNIERE (7.52 €) · CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX (repère 2, 16.7 €) · VIS Froid CHARNIERES Supérieur M5*14 (repère 7, 2.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOITE Froid Thermostat Blanc SW (repère 26, 16.73 €) · THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm (repère 27, 41.09 €) · MANETTE Froid Thermostat 345 SW (repère 29, 12.79 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.42 €) · CABLE Froid Alimentation Thermostat (repère 35, 17.14 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.24 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

VIS Froid POIGNEE PORTE AUTOFORANTE

Prix indicatif : 2.57 €

ENTRETOISE Froid CHARNIERE

Prix indicatif : 7.52 €

INDICATEUR Froid ZONE 0-4°C

Prix indicatif : 24.01 €

FLECHE Froid INDIC ZONE 0-4°C

Prix indicatif : 9.54 €

RONDELLE Froid Blanc EPAISSEUR 0.7mm

Prix indicatif : 2.4 €

NOTICE Froid UTILISATION

Prix indicatif : 9.72 €

CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX

Position : 2

Prix indicatif : 16.7 €

BANDEAU Froid

Position : 6

Prix indicatif : 31.88 €

VIS Froid CHARNIERES Supérieur M5*14

Position : 7

Prix indicatif : 2.39 €

VIS Froid ap 588722

Position : 8

Prix indicatif : 2.5 €

CHARNIERE Froid CENTRALE 345 ACIER

Position : 9

Prix indicatif : 12.44 €

CHARNIERE Froid CENTRALE

Position : 9

Prix indicatif : 15.02 €

BOUCHON Froid PETIT MODELE

Position : 11

Prix indicatif : 2.75 €

BOUCHON Froid GRAND MODELE NOIR

Position : 12

Prix indicatif : 2.34 €

BOUCHON Froid GRAND MODELE BLANC

Position : 12

Prix indicatif : 2.51 €

Interrupteur Froid LUMIERE 2 COSSES

Position : 13

Prix indicatif : 16.14 €

TIGE Froid DEGIVRAGE

Position : 14

Prix indicatif : 4.97 €

CHARNIERE Froid Inférieur Droit OU Gauche

Position : 15

Prix indicatif : 15.19 €

PIED Froid AVANT GRIS 8*35 43mm

Position : 16

Prix indicatif : 8.68 €

PIED Froid AVANT Blanc SW 46mm (lot de 2)

Position : 16

Prix indicatif : 15.03 €

RACLETTE Froid DEGIVRAGE SW

Position : 17

Prix indicatif : 5.84 €

BAC Froid GLACONS 566 SW

Position : 18

Prix indicatif : 26.42 €

CLAYETTE Froid Congélateur FIL 345 SW 465*380

Position : 19

Prix indicatif : 26.79 €

GRILLE Froid Congélateur FIL 345 SW 465*380

Position : 19

Prix indicatif : 27.26 €

PROFIL Froid GRILLE Congélateur 345 SW 425mm

Position : 20

Prix indicatif : 8.88 €

AMPOULE Froid 15W E14 240V 26*57

Position : 22

Prix indicatif : 5.83 €

DOUILLE Froid LAMPE

Position : 23

Prix indicatif : 11.41 €

REFLECTEUR Froid LAMPE

Position : 24

Prix indicatif : 5.09 €

BOITE Froid Thermostat Blanc SW

Position : 26

Prix indicatif : 16.73 €

THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm

Position : 27

Prix indicatif : 41.09 €

PLAFONNIER Froid LAMPE

Position : 28

Prix indicatif : 11.41 €

MANETTE Froid Thermostat 345 SW

Position : 29

Prix indicatif : 10.96 €

MANETTE Froid Thermostat 345 SW

Position : 29

Prix indicatif : 12.79 €

CLIPS Froid MANETTE Thermostat

Position : 30

Prix indicatif : 2.42 €

CABLE Froid Alimentation Thermostat

Position : 35

Prix indicatif : 17.14 €

CLAYETTE Froid VERRE Blanc 504*320 SW

Position : 37

Prix indicatif : 41.14 €

DESSUS Froid BAC LEGUMES 500*302

Position : 39

Prix indicatif : 26.5 €

PROFIL Froid DESSUS BAC LEGUMES 345 SW

Position : 40

Prix indicatif : 11.19 €

BAC Froid LEGUMES 345 TRANSPARENT BLEU remplace par TRANSARENT CLAIR

Position : 41

Prix indicatif : 30.91 €

SUPPORT Froid PLINTHE SW

Position : 58

Prix indicatif : 5.72 €

VIS Froid PLINTHE

Position : 59

Prix indicatif : 2.66 €

PLINTHE Froid 345P SW VBE-039

Position : 60

Prix indicatif : 26.44 €

CACHE Froid TROU Interrupteur BOITE Thermostat

Position : 69

Prix indicatif : 2.24 €

CACHE Froid Charnière Droit SW

Position : 76

Prix indicatif : 9.45 €

CACHE Froid Charnière Gauche SW

Position : 77

Prix indicatif : 8.36 €

DOUILLE Froid Charnière Gauche MENTONNET Blanc

Position : 151

Prix indicatif : 5.78 €

BOUCHON Froid

Position : 152

Prix indicatif : 3.82 €

Porte Froid Congélateur "3451K" SW

Position : 153

Prix indicatif : 98.09 €

Porte Froid Réfrigérateur "345K" SW

Position : 155

Prix indicatif : 126.37 €

BALCONNET Froid 1/2 345 TRANSPARENT BLEU

Position : 158

Prix indicatif : 17.78 €

SUPPORT Froid OEUFS TRANSPARENT

Position : 159

Prix indicatif : 7 €

SUPPORT Froid OEUFS 345 TRANSPARENT CLAIR VBE524 99603665

Position : 159

Prix indicatif : 14.49 €

POIGNEE Froid PORTE SW Blanc 201MM 133MM

Position : 162

Prix indicatif : 29.35 €

CACHE Froid VIS SW ap759768

Position : 164

Prix indicatif : 3.57 €

BUTEE Froid CHARNIERE

Position : 174

Prix indicatif : 7.45 €

BALCONNET Froid Supérieur 345 TRANSPARENT BLEU

Position : 175

Prix indicatif : 23.76 €

Balconnnet Froid BOUTEILLES TRANSPARENT BLEU

Position : 177

Prix indicatif : 30.55 €

DOUILLE Froid TROU CHARNIERE Blanc

Position : 180

Prix indicatif : 6.39 €

DOUILLE Froid Charnière Porte Inférieur 345CE BLANC

Position : 187

Prix indicatif : 3.92 €

CONDENSEUR Froid

Position : 201

Prix indicatif : 84.2 €

CONDENSEUR Froid 345

Position : 201

Prix indicatif : 77.12 €

CALE Froid ESPACEMENT

Position : 203

Prix indicatif : 4.31 €

MASTIC Froid ANTI-VIBRATION

Position : 207

Prix indicatif : 6.39 €

SUPPORT Froid

Position : 208

Prix indicatif : 2.73 €

CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses

Position : 210

Prix indicatif : 18.67 €

CABLE Froid ALIMENTATION

Position : 210

Prix indicatif : 10.06 €

RELAIS Froid Démarrage+thermique LU88CY

Position : 211

Prix indicatif : 30.49 €

RELAIS Froid Démarrage+thermique ETY95

Position : 211

Prix indicatif : 27.25 €

CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2

Position : 212

Prix indicatif : 17.94 €

CONDO Froid 5uF (cosses faston droites 6.3)

Position : 212

Prix indicatif : 25.37 €

VIS Froid

Position : 213

Prix indicatif : 2.14 €

BAC Froid DEGIVRAGE 345 SW VBE0092

Position : 214

Prix indicatif : 17.58 €

DESHYDRATEUR Froid 10gr

Position : 215

Prix indicatif : 9.07 €

DESHYDRATEUR Froid 10G

Position : 215

Prix indicatif : 15.88 €

SUPPORT Froid COMPRESSEUR

Position : 216

Prix indicatif : 35.67 €

COMPRESSEUR Froid ETY95

Position : 217

Prix indicatif : 134 €

COMPRESSEUR Froid LU88CY

Position : 217

Prix indicatif : 119.04 €

BASE Froid SUPPORT COMPRESSEUR

Position : 218

Prix indicatif : 28.82 €

FIL Froid MASSE

Position : 219

Prix indicatif : 13.9 €

ECROU Froid

Position : 220

Prix indicatif : 2.5 €

RONDELLE Froid

Position : 221

Prix indicatif : 2.51 €

VIS Froid

Position : 224

Prix indicatif : 2.39 €

TUYAU Froid CHARGE

Position : 226

Prix indicatif : 6.69 €

ROUE Froid ARRIERE

Position : 227

Prix indicatif : 6.17 €

AXE Froid ROUE ARRIERE 43mm diam=5.5

Position : 228

Prix indicatif : 4.68 €
