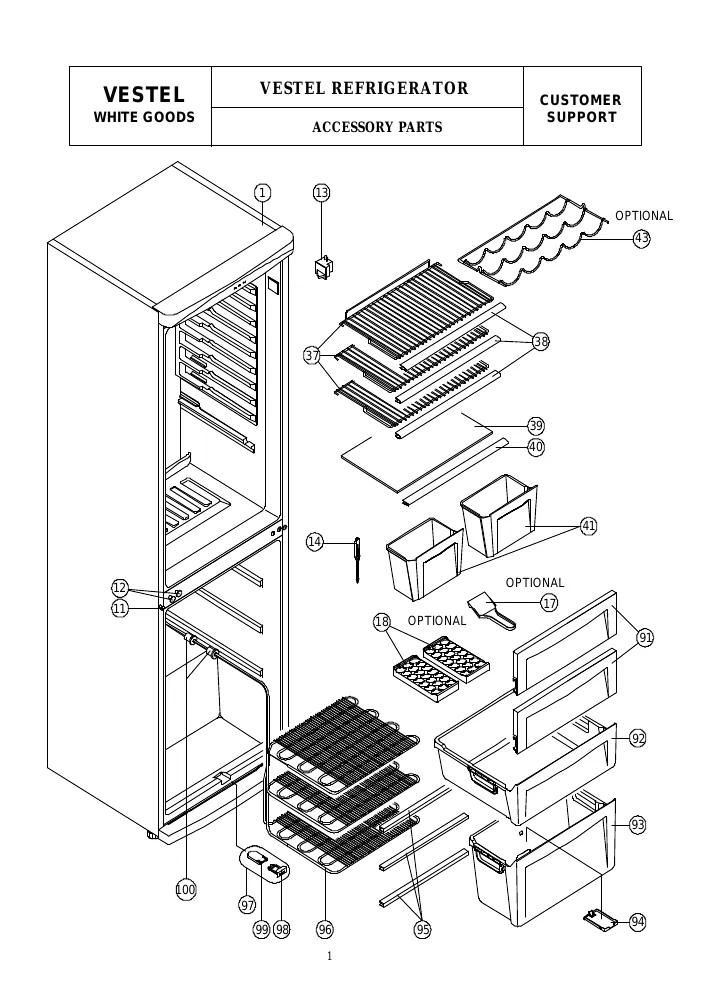

Vue éclatée réfrigérateur Technical TC380B.2 10603665

Name: Technical TC380B.2 10603665
Brand: Technical
SKU: TC380B.2 10603665

Découvrez la vue éclatée complète réfrigérateur Technical TC380B.2 10603665, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Technical TC380B.2 10603665 et éviter les pannes imprévues. 70 pièces référencées.

Cette vue éclatée Technical TC380B.2 10603665 référence 70 pièces détachées, dont charniere froid supérieur avec axe, charniere froid centrale av 524848, cache froid vis poignee porte iw, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid Thermostat (repère 29, 5.58 €) · RESSORT Froid MANETTE Thermostat (repère 30, 2.73 €) · SUPPORT Froid THERMOSTAT (repère 104, 2.67 €) · Thermostat Froid Réfrigérateur 077B6774 (repère 105, 61.51 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid TUYAU DEGIVRAGE (repère 14, 5.41 €) · RACLETTE Froid DEGIVRAGE IW (repère 17, 5.7 €) · GOULOTTE Froid DEGIVRAGE (repère 98, 3.68 €) · BAC Froid DEGIVRAGE av471461 (repère 214, 18.31 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur AVEC AXE (repère 3, 13.7 €) · CHARNIERE Froid Supérieur GAUCHE SANS AXE (repère 4, 12.26 €) · CHARNIERE Froid CENTRALE av 524848 (repère 9, 16.46 €) · CACHE Froid VIS POIGNEE PORTE IW (repère 11, 2.34 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid Thermostat (repère 29, 5.58 €) · RESSORT Froid MANETTE Thermostat (repère 30, 2.73 €) · SUPPORT Froid THERMOSTAT (repère 104, 2.67 €) · Thermostat Froid Réfrigérateur 077B6774 (repère 105, 61.51 €) · Thermostat Froid Congélateur 077B1315 (repère 107, 49.88 €) · CLIPS Froid BULBE Thermostat (repère 121, 4.08 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

CHARNIERE Froid Supérieur AVEC AXE

Position : 3

Prix indicatif : 13.7 €

CHARNIERE Froid Supérieur GAUCHE SANS AXE

Position : 4

Prix indicatif : 12.26 €

CHARNIERE Froid CENTRALE av 524848

Position : 9

Prix indicatif : 16.46 €

CACHE Froid VIS POIGNEE PORTE IW

Position : 11

Prix indicatif : 2.34 €

CACHE Froid PETIT MODELE

Position : 11

Prix indicatif : 2.19 €

BOUCHON Froid Grand modèle IW

Position : 12

Prix indicatif : 2.35 €

BOUCHON Froid GRAND MODELE NOIR

Position : 12

Prix indicatif : 2.23 €

Interrupteur Froid LUMIERE

Position : 13

Prix indicatif : 15.39 €

TIGE Froid TUYAU DEGIVRAGE

Position : 14

Prix indicatif : 5.41 €

CHARNIERE Froid Inférieur Droit OU Gauche

Position : 15

Prix indicatif : 16.53 €

PIED Froid AVANT Blanc IW (lot de 2)

Position : 16

Prix indicatif : 14.91 €

RACLETTE Froid DEGIVRAGE IW

Position : 17

Prix indicatif : 5.7 €

BAC Froid GLACONS IW

Position : 18

Prix indicatif : 15.5 €

AMPOULE Froid 15W E14 240V 26*57

Position : 22

Prix indicatif : 5.28 €

DOUILLE Froid LAMPE

Position : 23

Prix indicatif : 13.43 €

COUVERCLE Froid BOITIER LAMPE 360

Position : 28

Prix indicatif : 16.1 €

MANETTE Froid Thermostat

Position : 29

Prix indicatif : 5.58 €

RESSORT Froid MANETTE Thermostat

Position : 30

Prix indicatif : 2.73 €

GRILLE Froid Réfrigérateur 505*290 IW

Position : 37

Prix indicatif : 26.51 €

PROFIL Froid CLAYETTE Réfrigérateur 345 IW

Position : 38

Prix indicatif : 8.75 €

DESSUS Froid BAC LEGUMES 500*302

Position : 39

Prix indicatif : 23.24 €

ENJOLIVEUR Froid DESSUS BAC LEGUMES

Position : 40

Prix indicatif : 12.44 €

BAC Froid LEGUMES Blanc 360 IW

Position : 41

Prix indicatif : 31.65 €

SUPPORT Froid PLINTHE Blanc IW

Position : 58

Prix indicatif : 6.29 €

PLINTHE Froid Blanc 345P IW VBE-039

Position : 60

Prix indicatif : 27.04 €

ABATTANT Froid Congélateur 350 IW

Position : 91

Prix indicatif : 27.08 €

TIROIR Froid Congélateur CENTRAL 350 IW VBE1645

Position : 92

Prix indicatif : 38.78 €

TIROIR Froid Inférieur Congélateur Blanc remplace par TRANSPARENT CLAIR

Position : 93

Prix indicatif : 35.81 €

TRAPPE Froid TIROIR Inférieur IW

Position : 94

Prix indicatif : 52.38 €

ENJOLIV Froid Evaporateur Congélateur

Position : 95

Prix indicatif : 10.45 €

Evaporateur Froid

Position : 96

Prix indicatif : 97.05 €

GOULOTTE Froid DEGIVRAGE

Position : 98

Prix indicatif : 3.68 €

SUPPORT Froid EMBOUT EVAC EAU

Position : 99

MASTIC Froid ANTI-VIBRATION

Position : 100

Prix indicatif : 5.9 €

SUPPORT Froid BANDEAU

Position : 103

Prix indicatif : 10.99 €

SUPPORT Froid THERMOSTAT

Position : 104

Prix indicatif : 2.67 €

Thermostat Froid Réfrigérateur 077B6774

Position : 105

Prix indicatif : 61.51 €

Thermostat Froid Congélateur 077B1315

Position : 107

Prix indicatif : 49.88 €

CACHE Froid VOYANT VERT

Position : 109

Prix indicatif : 6.48 €

CACHE Froid VOYANT ORANGE

Position : 110

Prix indicatif : 6.18 €

BOITE Froid LAMPE Blanc

Position : 112

Prix indicatif : 11.69 €

SUPPORT Froid DROIT Evaporateur Blanc IW

Position : 116

Prix indicatif : 7 €

SUPPORT Froid DROIT ABATTANT Blanc IW

Position : 117

Prix indicatif : 10.05 €

SUPPORT Froid GAUCHE Evaporateur Blanc IW

Position : 119

Prix indicatif : 6.72 €

SUPPORT Froid GAUCHE ABATTANT Blanc IW

Position : 120

Prix indicatif : 6.52 €

CLIPS Froid BULBE Thermostat

Position : 121

Prix indicatif : 4.08 €

VOYANT Froid VERT+FIL

Position : 123

Prix indicatif : 10.85 €

VOYANT Froid BLANC+CABLE

Position : 124

Prix indicatif : 10.62 €

DOUILLE Froid Charnière Gauche MENTONNET Blanc

Position : 151

Prix indicatif : 5.93 €

CACHE Froid TROU CHARNIERE

Position : 152

Prix indicatif : 2.31 €

COUVERCLE Froid BALCONNET TRANSPARENT BLEU VBE100#1

Position : 156

Prix indicatif : 19.64 €

Balconnnet Froid 1/2 Blanc IW

Position : 158

Prix indicatif : 15.83 €

SUPPORT Froid OEUFS TRANSPARENT

Position : 159

Prix indicatif : 6.72 €

DOUILLE Froid Charnière Droit MENTONNET

Position : 171

Prix indicatif : 48.47 €

BUTEE Froid CHARNIERE

Position : 174

Prix indicatif : 8.16 €

Balconnnet Froid Supérieur 345 Blanc IW

Position : 175

Prix indicatif : 23.64 €

BLOCAGE Froid BOUTEILLES

Position : 176

Prix indicatif : 7.05 €

BALCONNET Froid BOUTEILLES

Position : 177

Prix indicatif : 22.25 €

CONDENSEUR Froid

Position : 201

Prix indicatif : 104.85 €

ENTRETOISE Froid CONDENSEUR

Position : 203

Prix indicatif : 2.52 €

MASTIC Froid ANTI-VIBRATION

Position : 207

Prix indicatif : 5.61 €

CABLE Froid ALIMENTATION

Position : 210

Prix indicatif : 8.98 €

RELAIS Froid THK1343YKS

Position : 211

Prix indicatif : 32.32 €

BAC Froid DEGIVRAGE av471461

Position : 214

Prix indicatif : 18.31 €

DESHYDRATEUR Froid

Position : 215

Prix indicatif : 5.45 €

SUPPORT Froid COMPRESSEUR

Position : 216

Prix indicatif : 38.24 €

COMPRESSEUR Froid THK1343YKS

Position : 217

Prix indicatif : 134.47 €

SUPPORT Froid COMPRESSEURS

Position : 218

Prix indicatif : 42.33 €

ROUE Froid ARRIERE

Position : 227

Prix indicatif : 6.13 €

AXE Froid ROUE AVANT OU ARRIERE

Position : 228

Prix indicatif : 3.62 €
