Vue éclatée Technical TDP213A+

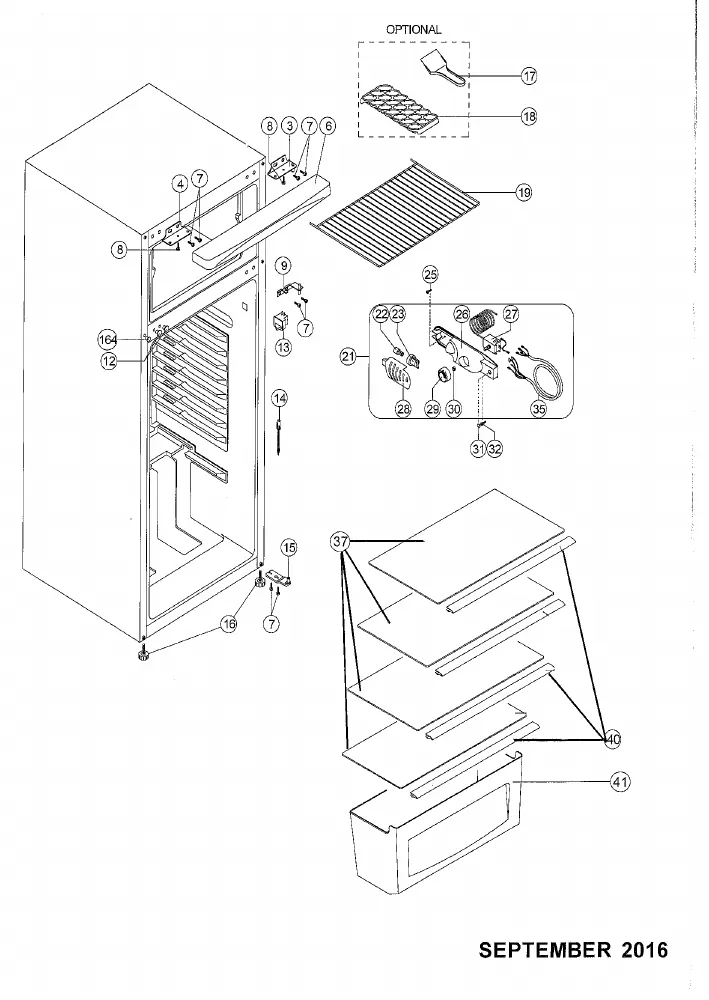

Vue éclatée réfrigérateur Technical TDP213A+

Découvrez la vue éclatée complète réfrigérateur Technical TDP213A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Technical TDP213A+ et éviter les pannes imprévues. 59 pièces référencées.

Cette vue éclatée Technical TDP213A+ référence 59 pièces détachées, dont indicateur froid zone 0-4°c, rondelle froid blanc epaisseur 0.7mm, notice froid utilisation, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITIER Froid Thermostat 140 SW VBE0255 (repère 26, 20.83 €) · THERMOSTAT Froid KDF29N1 FOSHAN (repère 27, 46.22 €) · MANETTE Froid Thermostat 260 SW (repère 29, 10.44 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.42 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 6.13 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 3.61 €) · BAC Froid EAU DEGIVRAGE 2500 (repère 214, 18.07 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur DROITE 260V (repère 3, 12.63 €) · CHARNIERE Froid Supérieur GAUCHE 260V (repère 4, 12.16 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.78 €) · VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 1.97 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOITIER Froid Thermostat 140 SW VBE0255 (repère 26, 20.83 €) · THERMOSTAT Froid KDF29N1 FOSHAN (repère 27, 46.22 €) · MANETTE Froid Thermostat 260 SW (repère 29, 10.44 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.42 €) · CACHE Froid VIS BOITE Thermostat (repère 31, 2.36 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 6.64 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.23 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 5.06 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 9.96 €
CHARNIERE Froid Supérieur DROITE 260V
CHARNIERE Froid Supérieur DROITE 260V
Position : 3
Prix indicatif : 12.63 €
CHARNIERE Froid Supérieur GAUCHE 260V
CHARNIERE Froid Supérieur GAUCHE 260V
Position : 4
Prix indicatif : 12.16 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.78 €
BANDEAU Froid 260V SW CLIPS
BANDEAU Froid 260V SW CLIPS
Position : 6
Prix indicatif : 29.73 €
VIS Froid CHARNIERES Supérieur M5*16
VIS Froid CHARNIERES Supérieur M5*16
Position : 7
Prix indicatif : 1.97 €
CHARNIERE Froid CENTRALE 260
CHARNIERE Froid CENTRALE 260
Position : 9
Prix indicatif : 11.92 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.29 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 18.65 €
TIGE Froid CANAL DEGIVRAGE SW VBE0064
TIGE Froid CANAL DEGIVRAGE SW VBE0064
Position : 14
Prix indicatif : 6.13 €
CHARNIERE Froid Inférieur
CHARNIERE Froid Inférieur
Position : 15
Prix indicatif : 12.03 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.23 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 3.61 €
BAC Froid GLACONS Blanc VBE6845 99613624
BAC Froid GLACONS Blanc VBE6845 99613624
Position : 18
Prix indicatif : 6.97 €
CLAYETTE Froid Congélateur 263 379*351 SW
CLAYETTE Froid Congélateur 263 379*351 SW
Position : 19
Prix indicatif : 30.13 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 7.81 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 11.33 €
BOITIER Froid Thermostat 140 SW VBE0255
BOITIER Froid Thermostat 140 SW VBE0255
Position : 26
Prix indicatif : 20.83 €
THERMOSTAT Froid KDF29N1 FOSHAN
THERMOSTAT Froid KDF29N1 FOSHAN
Position : 27
Prix indicatif : 46.22 €
PLAFONNIER Froid LAMPE 140PP
PLAFONNIER Froid LAMPE 140PP
Position : 28
Prix indicatif : 16.1 €
MANETTE Froid Thermostat 260 SW
MANETTE Froid Thermostat 260 SW
Position : 29
Prix indicatif : 10.44 €
CLIPS Froid MANETTE Thermostat
CLIPS Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.42 €
CACHE Froid VIS BOITE Thermostat
CACHE Froid VIS BOITE Thermostat
Position : 31
Prix indicatif : 2.36 €
CLAYETTE Froid Réfrigérateur 263 OU DESSUS BAC LEGUMES OU Congélateur 343 447*282*3
CLAYETTE Froid Réfrigérateur 263 OU DESSUS BAC LEGUMES OU Congélateur 343 447*282*3
Position : 37
Prix indicatif : 22.2 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
Position : 40
Prix indicatif : 8.15 €
BAC Froid LEGUMES 2795 TRANSPARENT CLAIR VBE6266 99612492
BAC Froid LEGUMES 2795 TRANSPARENT CLAIR VBE6266 99612492
Position : 41
Prix indicatif : 40.64 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.7 €
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
Position : 151
Prix indicatif : 4.77 €
BOUCHON Froid
BOUCHON Froid
Position : 152
Prix indicatif : 3.69 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.26 €
Porte Froid Congélateur 263S SW
Porte Froid Congélateur 263S SW
Position : 153
Prix indicatif : 61.68 €
MARQUE Froid TECHNICAL
MARQUE Froid TECHNICAL
Position : 154
Prix indicatif : 15.9 €
Porte Froid Réfrigérateur 263S SW
Porte Froid Réfrigérateur 263S SW
Position : 155
Prix indicatif : 86.44 €
BALCONNET Froid BOUTEILLES 319ARC TRANSPARENT CLAIR VBE6436 99612885
BALCONNET Froid BOUTEILLES 319ARC TRANSPARENT CLAIR VBE6436 99612885
Position : 157
Prix indicatif : 26.59 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 10.27 €
CACHE Froid VIS SW ap759768
CACHE Froid VIS SW ap759768
Position : 164
Prix indicatif : 3.84 €
BUTEE Froid 140CE
BUTEE Froid 140CE
Position : 174
Prix indicatif : 5.97 €
BALCONNET Froid Supérieur 319ARC TRANSPARENT CLAIR VBE6435 99612884
BALCONNET Froid Supérieur 319ARC TRANSPARENT CLAIR VBE6435 99612884
Position : 175
Prix indicatif : 25.87 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 86.74 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.4 €
ENTRETOISE Froid CONDENSEUR
ENTRETOISE Froid CONDENSEUR
Position : 204
Prix indicatif : 2.88 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.59 €
SUPPORT Froid FIXATION RELAIS
SUPPORT Froid FIXATION RELAIS
Position : 206
Prix indicatif : 22.76 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.29 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 17.56 €
RELAIS Froid Démarrage+thermique HYB60MGU
RELAIS Froid Démarrage+thermique HYB60MGU
Position : 211
Prix indicatif : 28.71 €
CONDO Froid 2.5uF 400V CBB65 cosses=6.3 A CLIPSER
CONDO Froid 2.5uF 400V CBB65 cosses=6.3 A CLIPSER
Position : 212
Prix indicatif : 20.29 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.28 €
BAC Froid EAU DEGIVRAGE 2500
BAC Froid EAU DEGIVRAGE 2500
Position : 214
Prix indicatif : 18.07 €
DESHYDRATEUR Froid 7,5G
DESHYDRATEUR Froid 7,5G
Position : 215
Prix indicatif : 13.41 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 43.45 €
COMPRESSEUR Froid HYB60MGU (avec attache sur compresseur)
COMPRESSEUR Froid HYB60MGU (avec attache sur compresseur)
Position : 217
Prix indicatif : 106.01 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 218
Prix indicatif : 40.95 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 5.56 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.78 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 7.64 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 6.64 €
