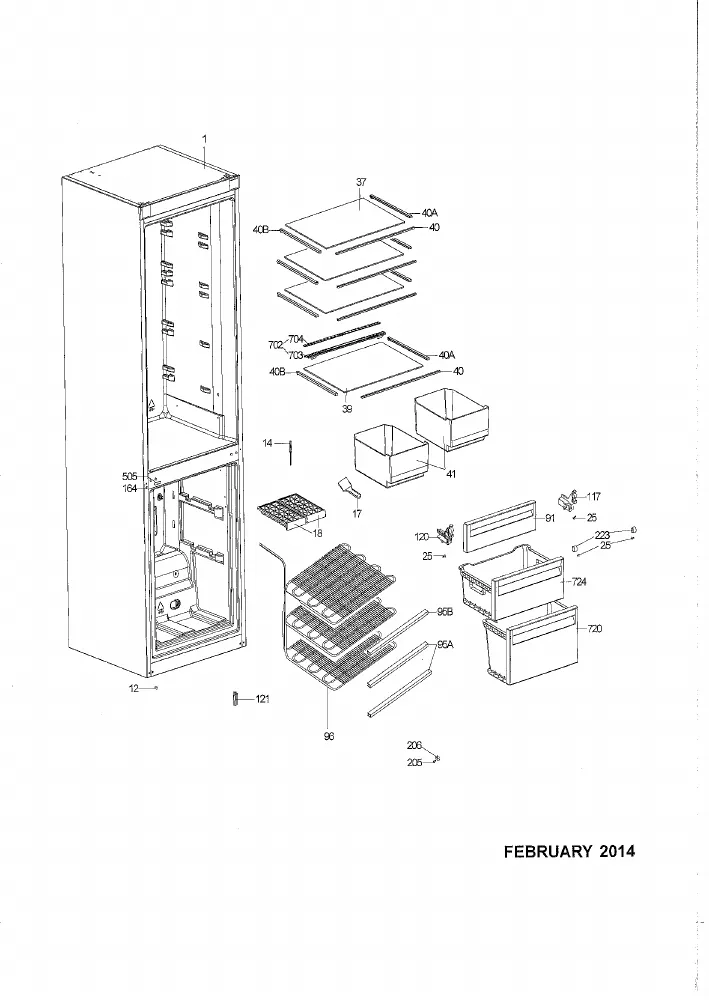

Vue éclatée Technical TWC3651A+

Vue éclatée réfrigérateur Technical TWC3651A+

Découvrez la vue éclatée complète réfrigérateur Technical TWC3651A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Technical TWC3651A+ et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée Technical TWC3651A+ référence 90 pièces détachées, dont indicateur froid zone 0-4°c, support froid bac glacons 366 sw, notice froid utilisation, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid KDF25X-E bulbe=1315mm (repère 27, 38.29 €) · MANETTE Froid THERMOSTAT 270 SW VBE3998-1 99603949 (repère 29, 11.54 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.3 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 8.98 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 14, 5.4 €) · TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 5.34 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 5.36 €) · BAC Froid EAU DEGIVRAGE 2500 (repère 214, 19.42 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche 345HC (repère 2, 16.46 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.53 €) · VIS Froid CHARNIERES Supérieur M5*14 (repère 7, 1.98 €) · VIS Froid CHARNIERES Supérieur (repère 7, 2.48 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid KDF25X-E bulbe=1315mm (repère 27, 38.29 €) · MANETTE Froid THERMOSTAT 270 SW VBE3998-1 99603949 (repère 29, 11.54 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.3 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 8.98 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.43 €
SUPPORT Froid BAC GLACONS 366 SW
SUPPORT Froid BAC GLACONS 366 SW
Prix indicatif : 19.64 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 8.71 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 2.57 €
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
Position : 2
Prix indicatif : 16.46 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.53 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 1.98 €
VIS Froid CHARNIERES Supérieur
VIS Froid CHARNIERES Supérieur
Position : 7
Prix indicatif : 2.48 €
VIS Froid ap 588722
VIS Froid ap 588722
Position : 8
Prix indicatif : 2.53 €
CHARNIERE Froid CENTRALE 345 ACIER
CHARNIERE Froid CENTRALE 345 ACIER
Position : 9
Prix indicatif : 12.46 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.54 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.43 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 18.78 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 5.4 €
TIGE Froid CANAL DEGIVRAGE SW VBE0064
TIGE Froid CANAL DEGIVRAGE SW VBE0064
Position : 14
Prix indicatif : 5.34 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 3.3 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 5.36 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.04 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.95 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 8.13 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.77 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.36 €
THERMOSTAT Froid KDF25X-E bulbe=1315mm
THERMOSTAT Froid KDF25X-E bulbe=1315mm
Position : 27
Prix indicatif : 38.29 €
PLAFONNIER Froid AMPOULE 270RV1 TRANSPARENT CLAIR
PLAFONNIER Froid AMPOULE 270RV1 TRANSPARENT CLAIR
Position : 28
Prix indicatif : 16.68 €
PLAFONNIER Froid AMPOULE 270PS SW
PLAFONNIER Froid AMPOULE 270PS SW
Position : 28
Prix indicatif : 13.26 €
MANETTE Froid THERMOSTAT 270 SW VBE3998-1 99603949
MANETTE Froid THERMOSTAT 270 SW VBE3998-1 99603949
Position : 29
Prix indicatif : 11.54 €
CLIPS Froid MANETTE Thermostat
CLIPS Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.3 €
CLAYETTE Froid VERRE 478*331
CLAYETTE Froid VERRE 478*331
Position : 37
Prix indicatif : 28.77 €
DESSUS Froid BAC LEGUMES 3661
DESSUS Froid BAC LEGUMES 3661
Position : 39
Prix indicatif : 48.78 €
RENFORT Froid GAUCHE CLAYETTE VERRE 3661 SW
RENFORT Froid GAUCHE CLAYETTE VERRE 3661 SW
Position : 40
Prix indicatif : 13.6 €
RENFORT Froid DROIT CLAYETTE VERRE 3661 SW
RENFORT Froid DROIT CLAYETTE VERRE 3661 SW
Position : 40
Prix indicatif : 13.88 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES 3661 SW
ENJOLIVEUR Froid DESSUS BAC LEGUMES 3661 SW
Position : 40
Prix indicatif : 15.12 €
BAC Froid LEGUMES 3661 TRANSPARENT CLAIR
BAC Froid LEGUMES 3661 TRANSPARENT CLAIR
Position : 41
Prix indicatif : 43.4 €
CACHE Froid Charnière Supérieur Droit
CACHE Froid Charnière Supérieur Droit
Position : 44
Prix indicatif : 4.32 €
CACHE Froid Charnière Supérieur Gauche
CACHE Froid Charnière Supérieur Gauche
Position : 45
Prix indicatif : 13.29 €
ABATTANT Froid Supérieur Congélateur 3651 TRANSPARENT CLAIR VBE4018 99603990
ABATTANT Froid Supérieur Congélateur 3651 TRANSPARENT CLAIR VBE4018 99603990
Position : 91
Prix indicatif : 30.34 €
ENJOLIVEUR Avant Congélateur 3651 SW
ENJOLIVEUR Avant Congélateur 3651 SW
Position : 95
Prix indicatif : 15.19 €
ENJOLIVEUR Avant Congélateur 3651 SW
ENJOLIVEUR Avant Congélateur 3651 SW
Position : 95
Prix indicatif : 18.47 €
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-2 99603948 SERIGRAPHIE
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-2 99603948 SERIGRAPHIE
Position : 112
Prix indicatif : 20.19 €
BOITIER Froid LAMPE Réfrigérateur 270 SW
BOITIER Froid LAMPE Réfrigérateur 270 SW
Position : 112
Prix indicatif : 24.19 €
SUPPORT Froid THERMOSTAT VBE4149
SUPPORT Froid THERMOSTAT VBE4149
Position : 115
Prix indicatif : 8.98 €
CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
Position : 117
Prix indicatif : 6.29 €
CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
Position : 120
Prix indicatif : 6.13 €
DOUILLE Froid Charnière Gauche MENTONNET Blanc
DOUILLE Froid Charnière Gauche MENTONNET Blanc
Position : 151
Prix indicatif : 6.17 €
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
Position : 151
Prix indicatif : 4.59 €
BOUCHON Froid
BOUCHON Froid
Position : 152
Prix indicatif : 3.88 €
Porte Froid Congélateur "3651HC-S" SW
Porte Froid Congélateur "3651HC-S" SW
Position : 153
Prix indicatif : 108.05 €
Porte Froid Réfrigérateur "3651HC" SW
Porte Froid Réfrigérateur "3651HC" SW
Position : 155
Prix indicatif : 140.43 €
SUPPORT Froid OEUFS TRANSPARENT CLAIR VBE5982 99609694
SUPPORT Froid OEUFS TRANSPARENT CLAIR VBE5982 99609694
Position : 159
Prix indicatif : 6.79 €
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
Position : 159
Prix indicatif : 12.01 €
CACHE Froid VIS SW ap759768
CACHE Froid VIS SW ap759768
Position : 164
Prix indicatif : 3.93 €
DOUILLE Froid Charnière Droit MENTONNET
DOUILLE Froid Charnière Droit MENTONNET
Position : 171
Prix indicatif : 5.47 €
VIS Froid
VIS Froid
Position : 172
Prix indicatif : 2.23 €
DOUILLE Froid Charnière Gauche MENTONNET
DOUILLE Froid Charnière Gauche MENTONNET
Position : 173
Prix indicatif : 8.01 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.76 €
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
Position : 175
Prix indicatif : 23.32 €
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
Position : 175
Prix indicatif : 26.56 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE3566 99603611
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE3566 99603611
Position : 177
Prix indicatif : 29.34 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
Position : 177
Prix indicatif : 28.52 €
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
Position : 187
Prix indicatif : 4.05 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 81.96 €
CONDENSEUR Froid 345
CONDENSEUR Froid 345
Position : 201
Prix indicatif : 90.74 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.71 €
SUPPORT Froid FIXATION RELAIS
SUPPORT Froid FIXATION RELAIS
Position : 206
Prix indicatif : 22.12 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.72 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 16.82 €
RELAIS Froid Démarrage+thermique LU76CY QP3-12A + B54-120
RELAIS Froid Démarrage+thermique LU76CY QP3-12A + B54-120
Position : 211
Prix indicatif : 31.11 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 14.34 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.2 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.42 €
BAC Froid EAU DEGIVRAGE 2500
BAC Froid EAU DEGIVRAGE 2500
Position : 214
Prix indicatif : 19.42 €
DESHYDRATEUR Froid 7.5G
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 13.16 €
DESHYDRATEUR Froid 10G
DESHYDRATEUR Froid 10G
Position : 215
Prix indicatif : 14.74 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 39.2 €
COMPRESSEUR Froid LU76CY remplace par AZ100CY1B
COMPRESSEUR Froid LU76CY remplace par AZ100CY1B
Position : 217
Prix indicatif : 127.99 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 31.68 €
PIED Froid ARRIERE Blanc hauteur 22mm
PIED Froid ARRIERE Blanc hauteur 22mm
Position : 223
Prix indicatif : 8.29 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.84 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.97 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.85 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.6 €
BOUCHON Froid PM
BOUCHON Froid PM
Position : 505
Prix indicatif : 2.71 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 21.81 €
ENJOLIVEUR Froid ARRIERE DESSUS BAC LEGUMES 3661 SW
ENJOLIVEUR Froid ARRIERE DESSUS BAC LEGUMES 3661 SW
Position : 703
Prix indicatif : 16.68 €
GRILLE Froid ENJOLIVEUR 36961 SW
GRILLE Froid ENJOLIVEUR 36961 SW
Position : 704
Prix indicatif : 16.17 €
TIROIR Froid Congélateur Inférieur TRANSPARENT COV VBE4123 99604020
TIROIR Froid Congélateur Inférieur TRANSPARENT COV VBE4123 99604020
Position : 720
Prix indicatif : 53.08 €
TIROIR Froid Inférieur 3661 TRANSPARENT CLAIR VBE4020 99603994
TIROIR Froid Inférieur 3661 TRANSPARENT CLAIR VBE4020 99603994
Position : 720
Prix indicatif : 45.11 €
TIROIR Froid Congélateur CENTRAL TRANSPARENT COV
TIROIR Froid Congélateur CENTRAL TRANSPARENT COV
Position : 724
Prix indicatif : 59.41 €
TIROIR Froid Congélateur CENTRAL 3651 TRANSPARENT CLAIR VBE4019 99603992
TIROIR Froid Congélateur CENTRAL 3651 TRANSPARENT CLAIR VBE4019 99603992
Position : 724
Prix indicatif : 63.3 €

Autres vues éclatées Technical

Technical TWDP3451 →
Technical TWC330 →
Technical TNF649A+V →
Technical TC145A →
Technical RN260.3 10604102 →
Technical TNF3701AVS →
Technical TWDP230A+ →
Technical TCB268A+ 710999 →
Technical TC366AT →
Technical TT88E 833662 →
Technical TC238AT+ →
Technical TWDP260 →
