Réparer son réfrigérateur et congélateur Technical : les pannes courantes

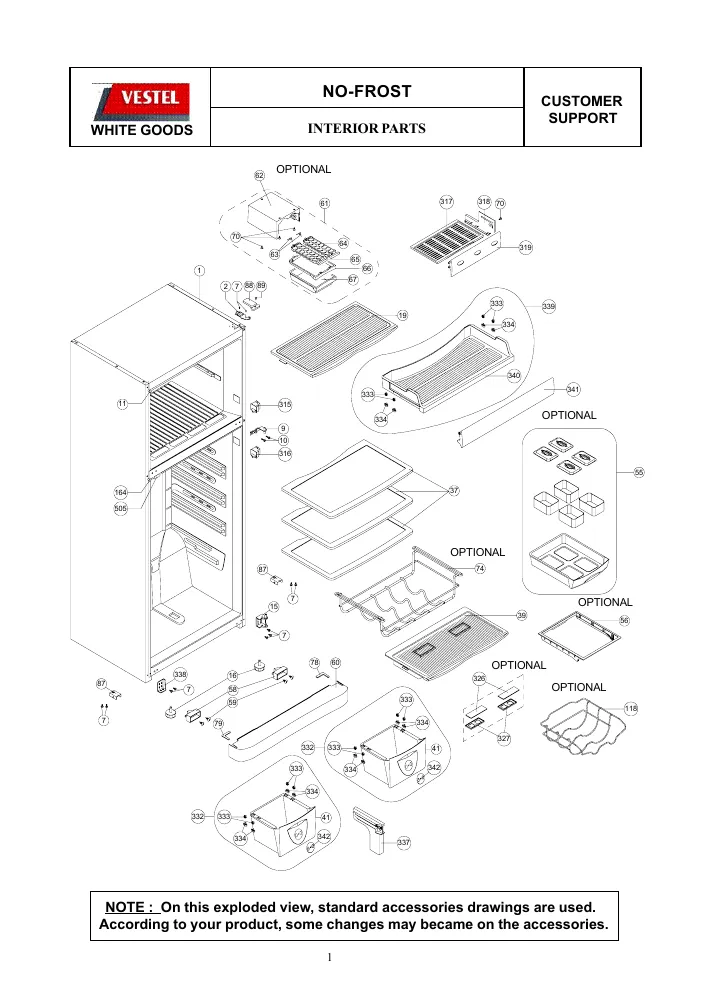

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid Congélateur NWPF25K-028-011 (repère 107, 46.85 €) · RELAIS Froid Démarrage+thermique 103N0021 (repère 211, 29.05 €) · CONDENSATEUR 4UF (repère 212, 41.36 €) · SUPPORT Froid COMPRESSEUR (repère 216, 40.95 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : Résistance Froid 55W KIT 540-640 (69.63 €) · BAC Froid EAU DEGIVRAGE 640 (repère 214, 76.02 €) · Programmateur Froid MINUTERIE 8H E30359 (repère 237, 54.64 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : Couvercle Froid MOTEUR Ventilation Congélateur (repère 411, 7.78 €) · SUPPORT Froid ARR MOTEUR Ventilation (repère 412, 5.22 €) · SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR (repère 414, 5.94 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur DROITE (repère 2, 14.99 €) · CHARNIERE Froid Inférieur Gauche (repère 15, 15.53 €) · CHARNIERE Froid Inférieur Droit (repère 15, 12.53 €) · CACHE Froid CHARNIERE 540CE GRIS METAL VBE1438 (repère 88, 15.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

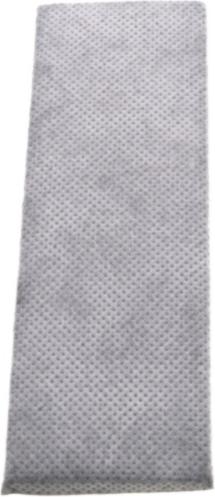

Thermostat Froid Congélateur NWPF25K-028-011 (repère 107, 46.85 €) · CONDENSATEUR 4UF (repère 212, 41.36 €) · FILTRE Froid (repère 326, 25.22 €) · SUPPORT Froid FILTRE (repère 327, 7.5 €) · Thermostat Froid FUSIBLE BI-METAL (repère 402, 32.98 €) · BOITE Froid Thermostat Congélateur 465 (repère 421, 10.25 €) · MANETTE Froid Thermostat Congélateur (repère 422, 8.1 €) · SUPPORT Froid Thermostat Réfrigérateur IW (repère 425, 14.25 €)
