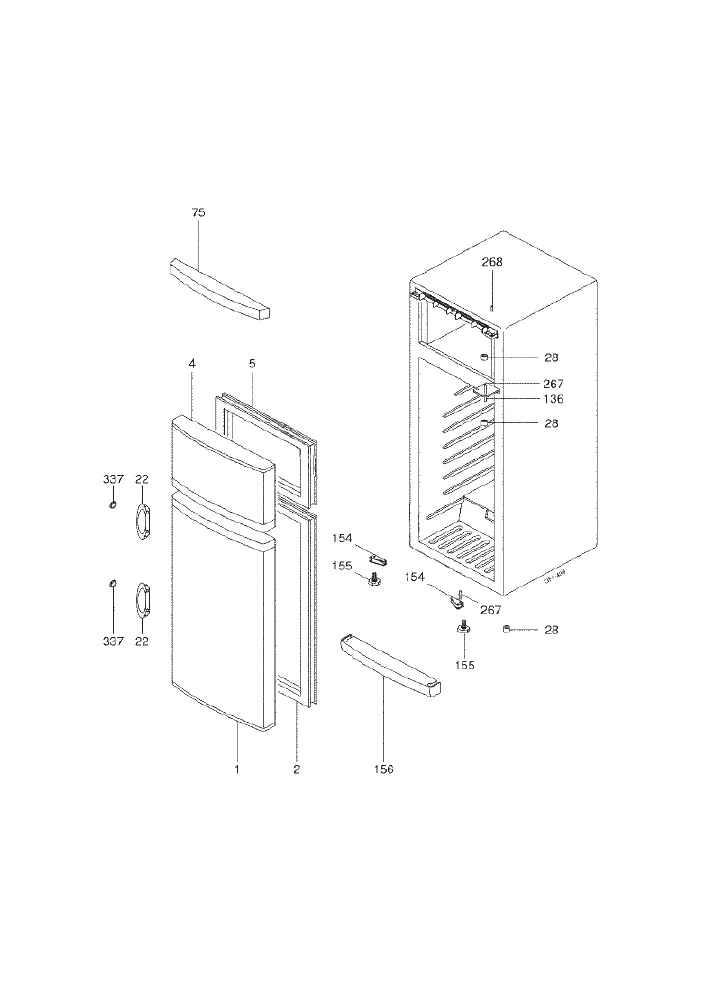

Vue éclatée réfrigérateur VEDETTE RD274 52929B2T7

Name: VEDETTE RD274 52929B2T7
Brand: VEDETTE
SKU: RD274 52929B2T7

Découvrez la vue éclatée complète réfrigérateur VEDETTE RD274 52929B2T7, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RD274 52929B2T7 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée VEDETTE RD274 52929B2T7 référence 20 pièces détachées, dont joint froid réfrigérateur, joint froid congélateur, rondelle froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid 077B6903 (repère 30, 86.31 €) · RELAIS Froid ZXF51 K120A14FRB (repère 45, 27.74 €) · BAC Froid COMPRESSEUR 8430204B 8430065J (repère 50, 21.08 €) · MANETTE Froid THERMOSTAT E (repère 99).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : RACLETTE Froid DEGIVRAGE (repère 132, 8.49 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Réfrigérateur (repère 2) · JOINT Froid Congélateur (repère 5) · POIGNEE Froid PORTE Blanc 155999 LG 197MM (entraxe 110mm) (repère 22, 25.29 €) · CHARNIERE Froid Inférieur (repère 154, 74.57 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Réfrigérateur (repère 2) · JOINT Froid Congélateur (repère 5) · THERMOSTAT Froid 077B6903 (repère 30, 86.31 €) · MANETTE Froid THERMOSTAT E (repère 99) · BOITIER Froid THERMOSTAT (repère 101, 20.41 €)
