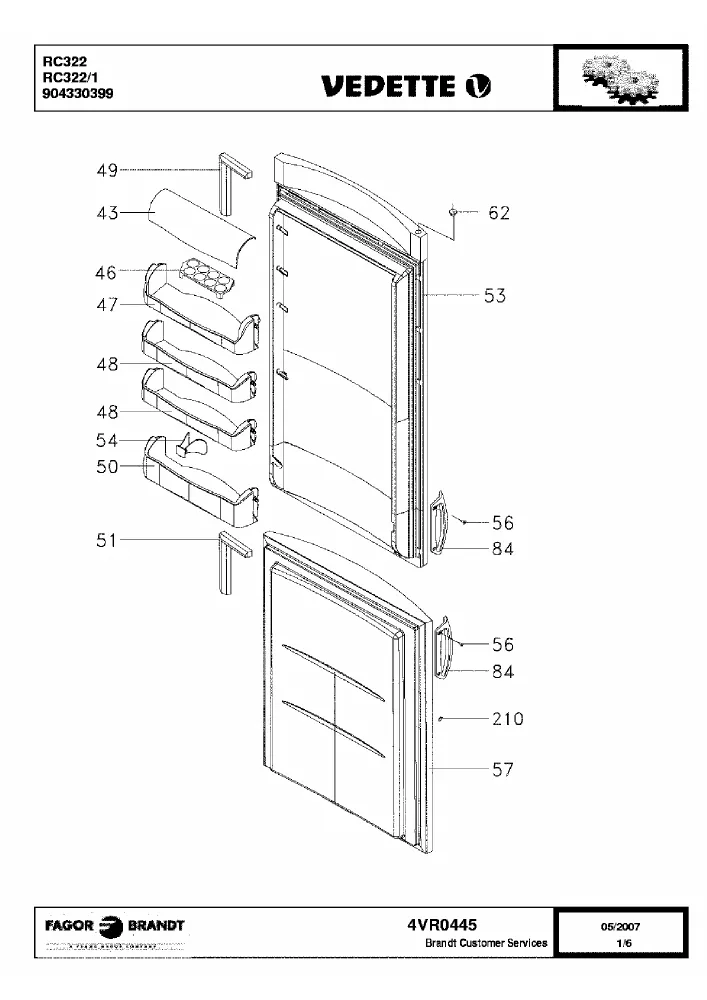

Vue éclatée réfrigérateur VEDETTE RC322 RC322.1

Name: VEDETTE RC322 RC322.1
Brand: VEDETTE
SKU: RC322 RC322.1

Découvrez la vue éclatée complète réfrigérateur VEDETTE RC322 RC322.1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RC322 RC322.1 et éviter les pannes imprévues. 19 pièces référencées.

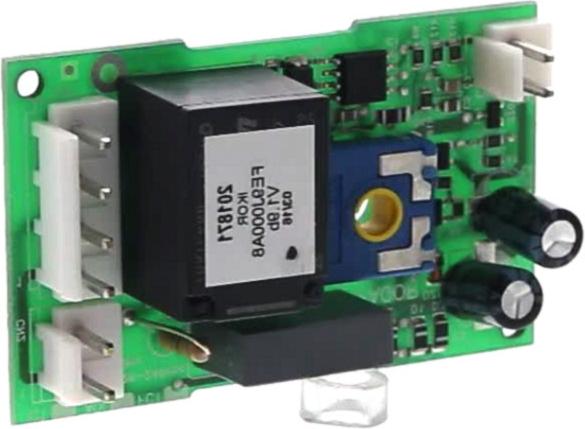

Cette vue éclatée VEDETTE RC322 RC322.1 référence 19 pièces détachées, dont ampoule froid 15w e14, pied froid reglable, platine froid commande, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid COMPRESSEUR (repère 69, 28.92 €) · COMPRESSEUR Froid HTK12AA (repère 70, 215.09 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TURBINE Froid VENTILATEUR (repère 88, 49.3 €) · MOTEUR Froid VENTILATEUR Réfrigérateur MA-6110SP24 4W (repère 92).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid VENTILATEUR (repère 88, 49.3 €) · MOTEUR Froid VENTILATEUR Réfrigérateur MA-6110SP24 4W (repère 92).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid CENTRALE E (repère 24) · CHARNIERE Froid Inférieur (repère 27, 28.11 €) · JOINT Froid PORTE Réfrigérateur (repère 49) · POIGNEE Froid PORTE Blanc 155999 LG 197MM (entraxe 110mm) (repère 84, 24.86 €).
