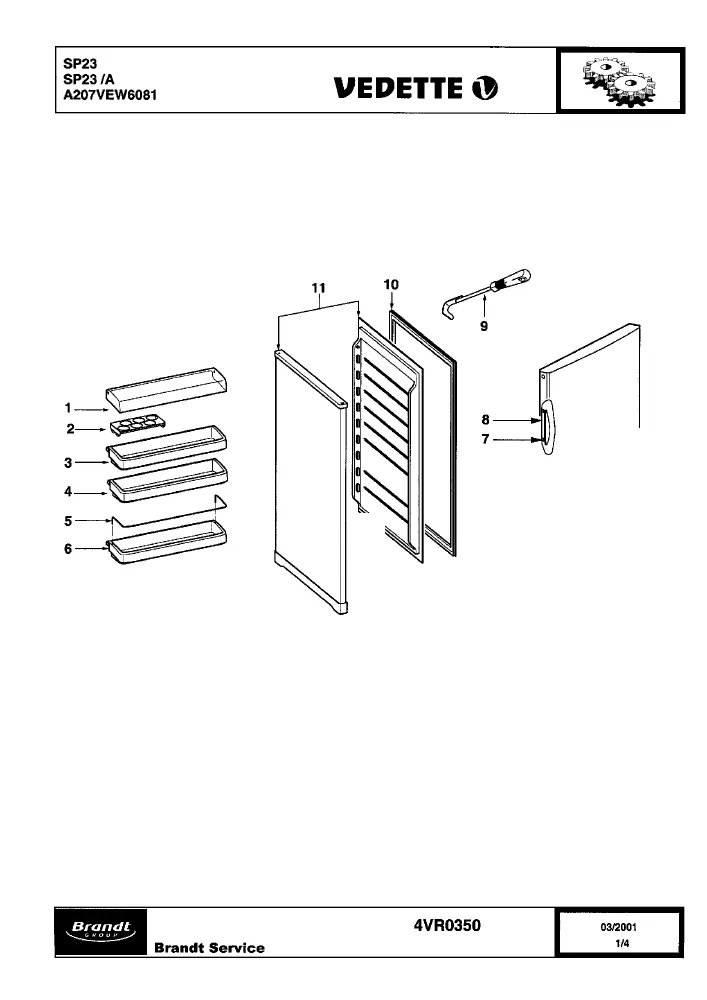

Vue éclatée réfrigérateur VEDETTE SP23 SP23A

Name: VEDETTE SP23 SP23A
Brand: VEDETTE
SKU: SP23 SP23A

Découvrez la vue éclatée complète réfrigérateur VEDETTE SP23 SP23A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE SP23 SP23A et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée VEDETTE SP23 SP23A référence 20 pièces détachées, dont support froid bouteilles, relais froid 103n0021, cache froid vis poignee blanc, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid 103N0021 (repère 6, 28.22 €) · THERMOSTAT Froid 077B6133 (repère 17, 64.06 €) · MANETTE Froid THERMOSTAT E (repère 26).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : POIGNEE Froid PORTE Blanc 155999 LG 197MM (entraxe 110mm) (repère 8, 29.42 €) · CHARNIERE Froid Inférieur (repère 10, 65.45 €) · JOINT Froid Réfrigérateur (repère 10) · PORTE Froid Réfrigérateur (repère 11, 273.16 €).
