Vue éclatée réfrigérateur VEDETTE RD265 RD265A

Name: VEDETTE RD265 RD265A
Brand: VEDETTE
SKU: RD265 RD265A

Découvrez la vue éclatée complète réfrigérateur VEDETTE RD265 RD265A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RD265 RD265A et éviter les pannes imprévues. 15 pièces référencées.

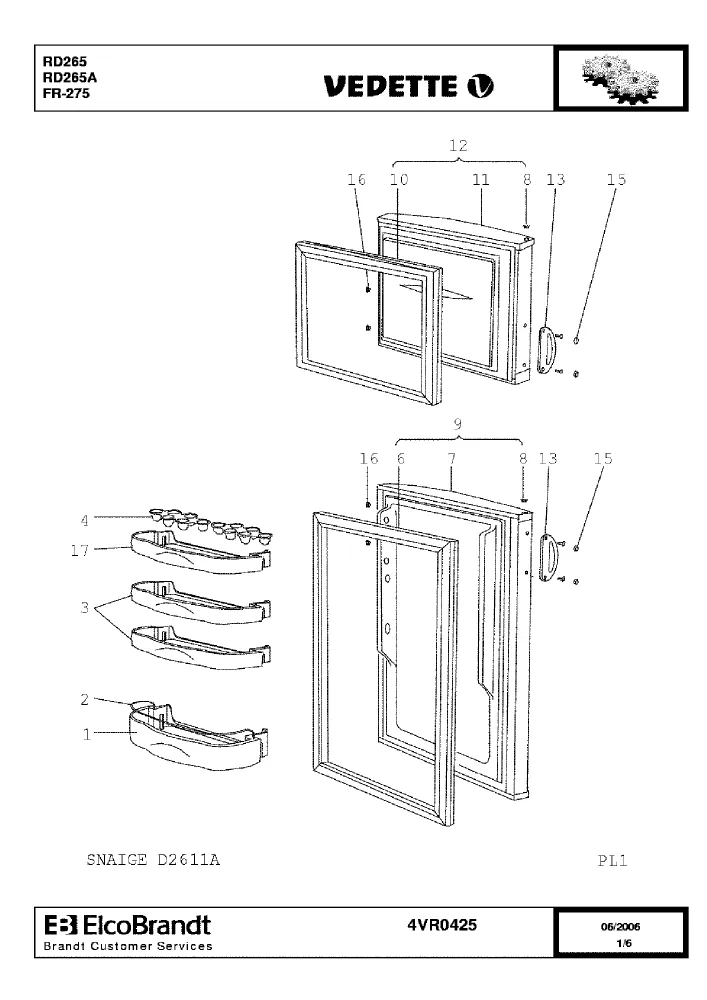

Cette vue éclatée VEDETTE RD265 RD265A référence 15 pièces détachées, dont bac froid legumes, clayette froid verre, joint froid réfrigérateur 1195*525, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid 103N0021 (repère 11, 30.44 €) · RELAIS Froid Démarrage+thermique HQY80AA A13B3 K100 LA 09505 LAF7 (repère 11, 36.54 €) · RELAIS Froid (repère 12, 39.22 €) · COMPRESSEUR Froid (repère 14, 111.01 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Réfrigérateur 1195*525 (repère 6, 113.36 €) · PORTE Froid Réfrigérateur (repère 7, 132.86 €) · JOINT Froid Congélateur (repère 10, 58.85 €) · POIGNEE Froid PORTE entraxe=152mm D253.122 (repère 13, 27.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Réfrigérateur 1195*525 (repère 6, 113.36 €) · JOINT Froid Congélateur (repère 10, 58.85 €) · Thermostat Froid K59P1749 K59L4138 (repère 17, 65.62 €)
