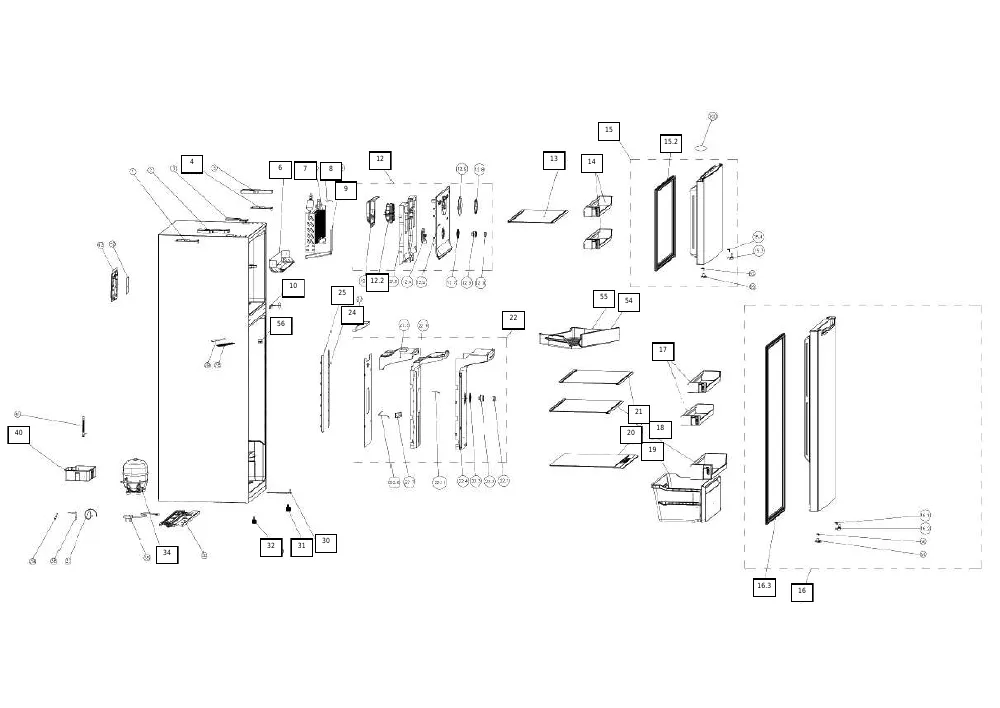

Vue éclatée réfrigérateur VEDETTE VFD415NFEW

Name: VEDETTE VFD415NFEW
Brand: VEDETTE
SKU: VFD415NFEW

Découvrez la vue éclatée complète réfrigérateur VEDETTE VFD415NFEW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE VFD415NFEW et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée VEDETTE VFD415NFEW référence 22 pièces détachées, dont charniere froid supérieur gauche, charniere froid supérieur droite, sonde froid degivrage, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid VDU070CY1 (repère 34, 192.8 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid DEGIVRAGE (repère 8, 27.58 €) · RESISTANCE Froid DEGIVRAGE (repère 9, 64.1 €) · MOTEUR Froid VENTILATEUR CHT12512RH-W38B 12V 0.23A (repère 12, 86.27 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR CHT12512RH-W38B 12V 0.23A (repère 12, 86.27 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur Gauche (repère 1, 47.59 €) · CHARNIERE Froid Supérieur DROITE (repère 4, 38.33 €) · CHARNIERE Froid CENTRALE (repère 10, 19.47 €) · JOINT Froid PORTE Réfrigérateur (repère 16, 58.94 €).
