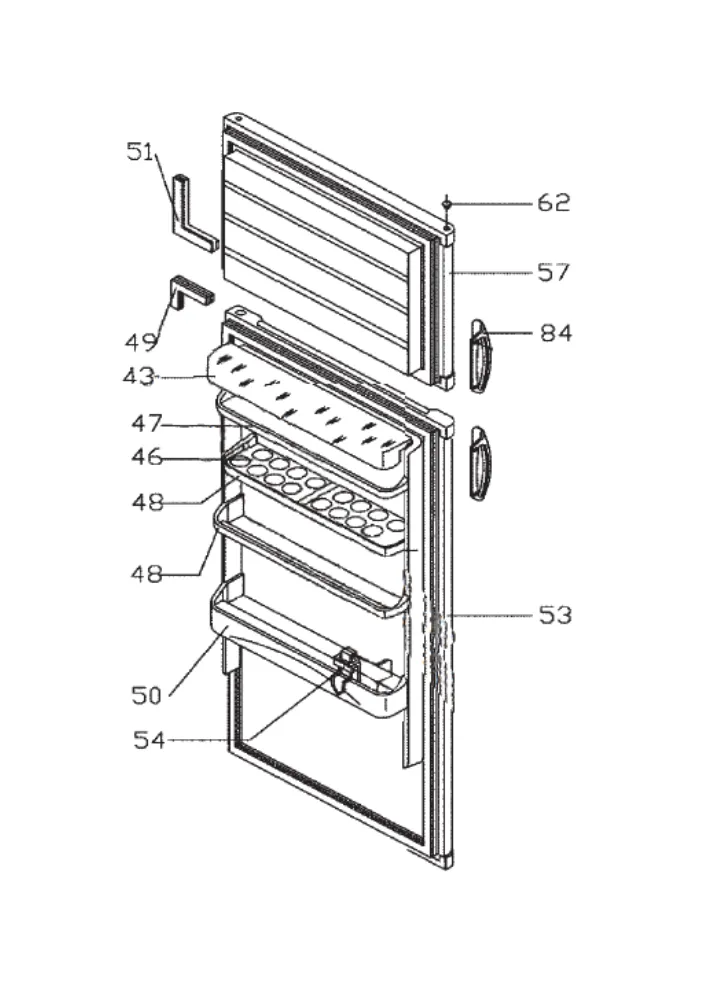

Vue éclatée réfrigérateur VEDETTE RDP32 904330193

Name: VEDETTE RDP32 904330193
Brand: VEDETTE
SKU: RDP32 904330193

Découvrez la vue éclatée complète réfrigérateur VEDETTE RDP32 904330193, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RDP32 904330193 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée VEDETTE RDP32 904330193 référence 21 pièces détachées, dont douille froid ampoule, ampoule froid 15w e14, pied froid reglable, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid Réfrigérateur 077B6534 (repère 15) · BAC Froid COMPRESSEUR (repère 69, 27.94 €) · RELAIS Froid PTC A1P8 8100 B4N8 8100 (repère 80, 60.24 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE (repère 69) · BAC Froid DEGIVRAGE (repère 69, 55.56 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Charnière Froid CENTRALE (repère 24, 26.28 €) · JOINT Froid PORTE REFRIGERATEUR 574*1155 (repère 49, 126.27 €) · JOINT Froid PORTE CONG (repère 51) · POIGNEE Froid PORTE Blanc 155999 LG 197MM (entraxe 110mm) (repère 84, 25.92 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Froid Réfrigérateur 077B6534 (repère 15) · JOINT Froid PORTE REFRIGERATEUR 574*1155 (repère 49, 126.27 €) · JOINT Froid PORTE CONG (repère 51)
