Vue éclatée VEDETTE RL337 RL337.1 RL3371

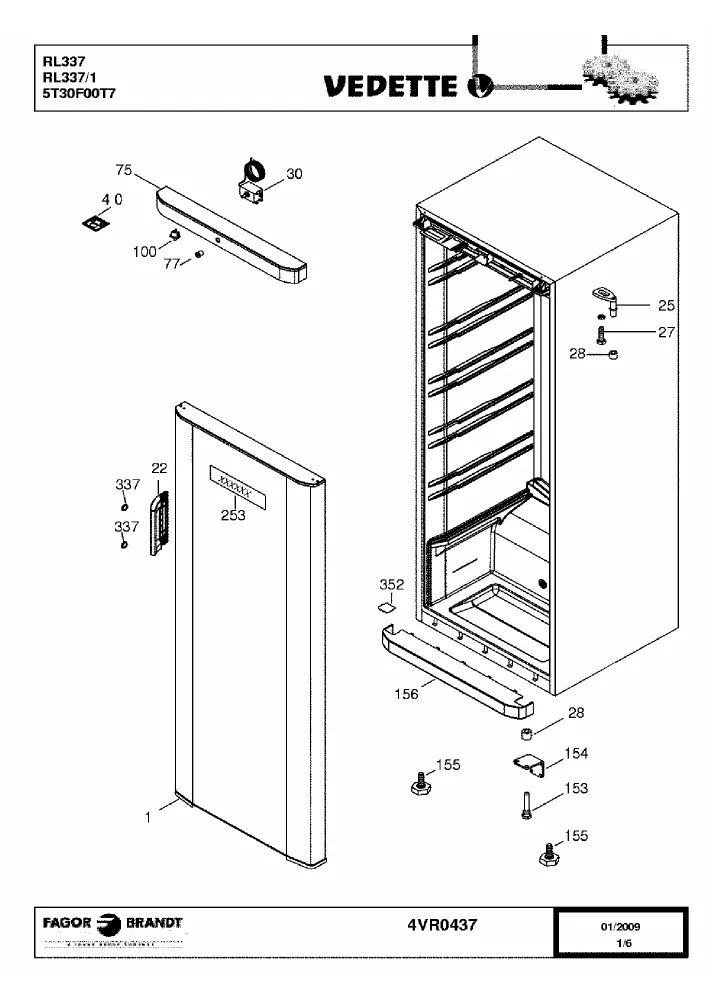

Vue éclatée réfrigérateur VEDETTE RL337 RL337.1 RL3371

Name: VEDETTE RL337 RL337.1 RL3371
Brand: VEDETTE
SKU: RL337 RL337.1 RL3371

Découvrez la vue éclatée complète réfrigérateur VEDETTE RL337 RL337.1 RL3371, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RL337 RL337.1 RL3371 et éviter les pannes imprévues. 30 pièces référencées.

Cette vue éclatée VEDETTE RL337 RL337.1 RL3371 référence 30 pièces détachées, dont porte froid réfrigérateur, axe froid charniere supérieur, vis froid charniere supérieur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

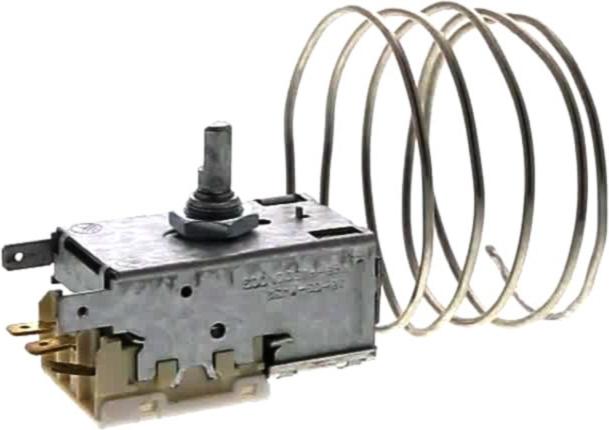

Sur cette vue : THERMOSTAT Froid 077B6963 (repère 30, 37 €) · BAC Froid COMPRESSEUR (repère 50, 62.06 €) · CONDENSATEUR Froid 3UF (repère 338, 31.59 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : FACADE Froid VENTILATEUR Réfrigérateur (repère 453, 50.83 €) · MOTEUR Froid VENTILATEUR (repère 490) · HELICE Froid VENTILATEUR (repère 491, 14.7 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : FACADE Froid VENTILATEUR Réfrigérateur (repère 453, 50.83 €) · MOTEUR Froid VENTILATEUR (repère 490) · HELICE Froid VENTILATEUR (repère 491, 14.7 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Réfrigérateur (repère 1, 147.59 €) · POIGNEE Froid PORTE BLANCHE remplacée par kit modification (repère 22, 39.26 €) · AXE Froid CHARNIERE Supérieur (repère 25, 29.5 €) · VIS Froid CHARNIERE Supérieur (repère 27, 9.75 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid 077B6963 (repère 30, 37 €) · CONDENSATEUR Froid 3UF (repère 338, 31.59 €) · FILTRE Froid BAC LEGUMES (repère 414, 38.52 €) · COUVERCLE Froid FILTRE (repère 415, 61.21 €)
