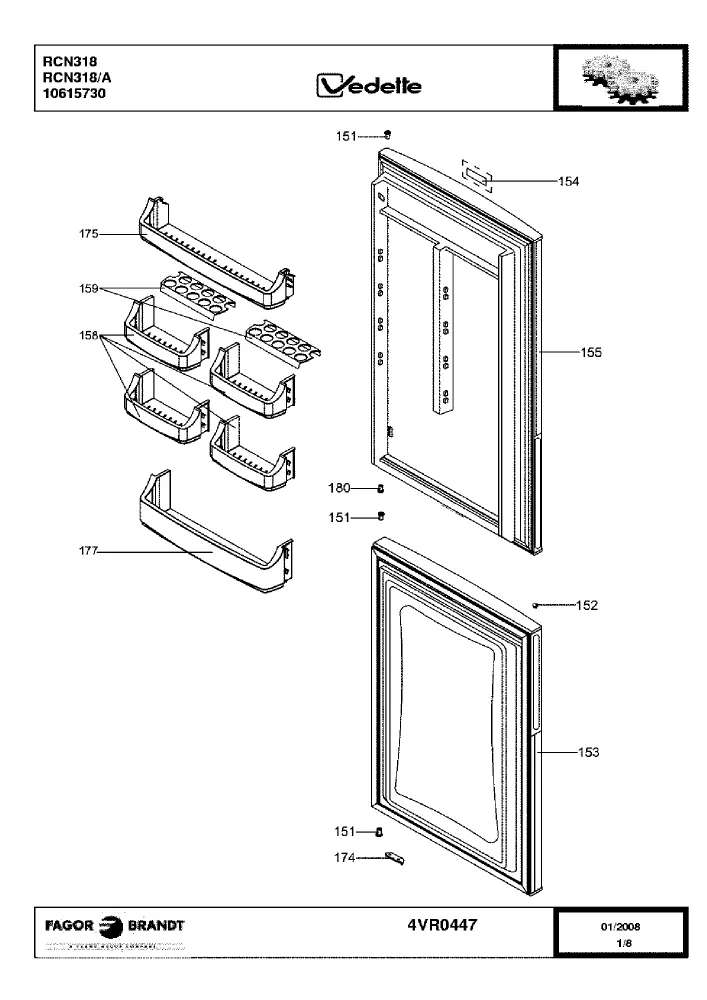

Vue éclatée VEDETTE RCN318 RCN318.A 10615730

Vue éclatée réfrigérateur VEDETTE RCN318 RCN318.A 10615730

Name: VEDETTE RCN318 RCN318.A 10615730
Brand: VEDETTE
SKU: RCN318 RCN318.A 10615730

Découvrez la vue éclatée complète réfrigérateur VEDETTE RCN318 RCN318.A 10615730, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RCN318 RCN318.A 10615730 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée VEDETTE RCN318 RCN318.A 10615730 référence 24 pièces détachées, dont charniere froid centrale 345 acier, bouchon froid grand modele blanc, interrupteur froid lumiere 4 cosses, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid K50B-Q4035-000 (repère 107, 46.9 €) · COMPRESSEUR Froid QD100YU (repère 217, 111.67 €) · THERMOSTAT Froid DECONGELATION KSD303-A250V 6A 8/-4 (repère 402, 44.33 €) · Thermostat Froid Résistance DEGIVRAGE (repère 543, 57.43 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE 345 (repère 214, 14.42 €) · TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 10.18 €) · MOTEUR Froid VENTILATEUR (repère 413, 29.46 €) · Thermostat Froid Résistance DEGIVRAGE (repère 543, 57.43 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 10.18 €) · SUPPORT Froid ARR MOTEUR Ventilation (repère 412, 6.74 €) · MOTEUR Froid VENTILATEUR (repère 413, 29.46 €) · SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR (repère 414, 6.43 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

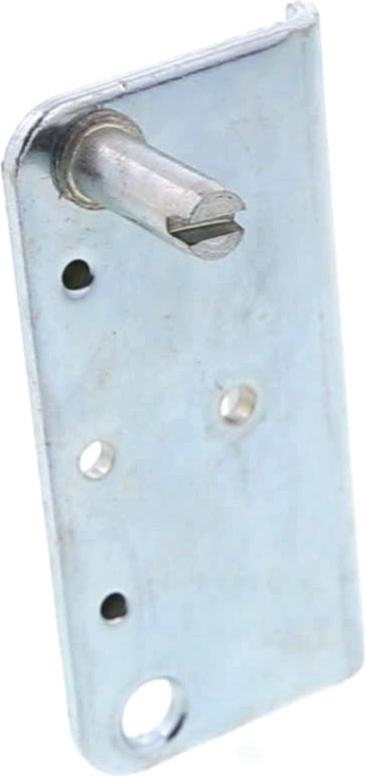

Sur cette vue : CHARNIERE Froid Supérieur GAUCHE SANS AXE (repère 3, 13.29 €) · CHARNIERE Froid Supérieur Droit OU Gauche AVEC AXE (repère 4, 14.48 €) · CHARNIERE Froid CENTRALE 345 ACIER (repère 9, 13.18 €) · BUTEE Froid CHARNIERE (repère 174, 7.56 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Froid K50B-Q4035-000 (repère 107, 46.9 €) · THERMOSTAT Froid DECONGELATION KSD303-A250V 6A 8/-4 (repère 402, 44.33 €) · Thermostat Froid Résistance DEGIVRAGE (repère 543, 57.43 €)
