Réparer son lave-linge VEDETTE : les pannes courantes

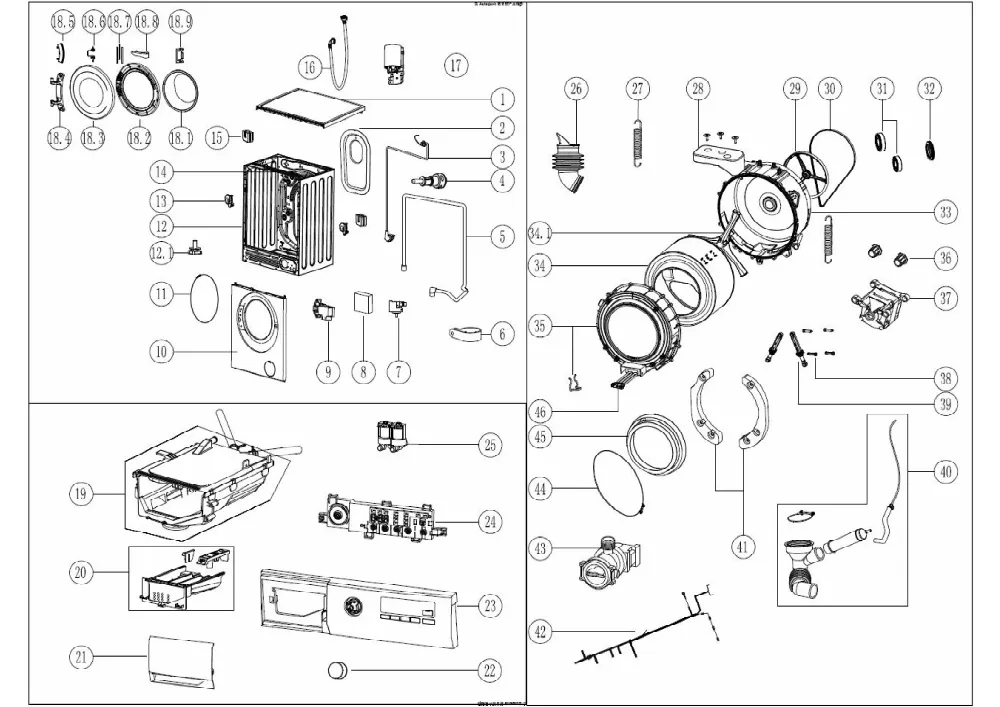

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge EXTERIEUR (repère 11, 15.61 €) · DURITE Lave-Linge BOITE/CUVE (repère 26, 31.35 €) · JOINT Lave-Linge PALIER (repère 32, 5.42 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 34.52 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 36.47 €) · COURROIE Lave-Linge 5PJE1239 (repère 30, 20.07 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 25.52 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 34.52 €) · POMPE Lave-Linge VIDANGE PX-2-35 HLBT-050A03 (repère 43, 34.11 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 5.58 €) · ROULEMENT Lave-Linge 6206ZZ (repère 31, 13.23 €) · ROULEMENT Lave-Linge 6207ZZ (repère 31, 19.61 €) · JOINT Lave-Linge PALIER (repère 32, 5.42 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 46, 44.65 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 36.47 €) · COURROIE Lave-Linge 5PJE1239 (repère 30, 20.07 €) · ROULEMENT Lave-Linge 6206ZZ (repère 31, 13.23 €) · ROULEMENT Lave-Linge 6207ZZ (repère 31, 19.61 €) · JOINT Lave-Linge PALIER (repère 32, 5.42 €) · AXE Lave-Linge AMORTISSEUR (repère 38, 10.91 €) · AMORTISSEUR Lave-Linge (repère 39, 20.91 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 44, 24.15 €)
