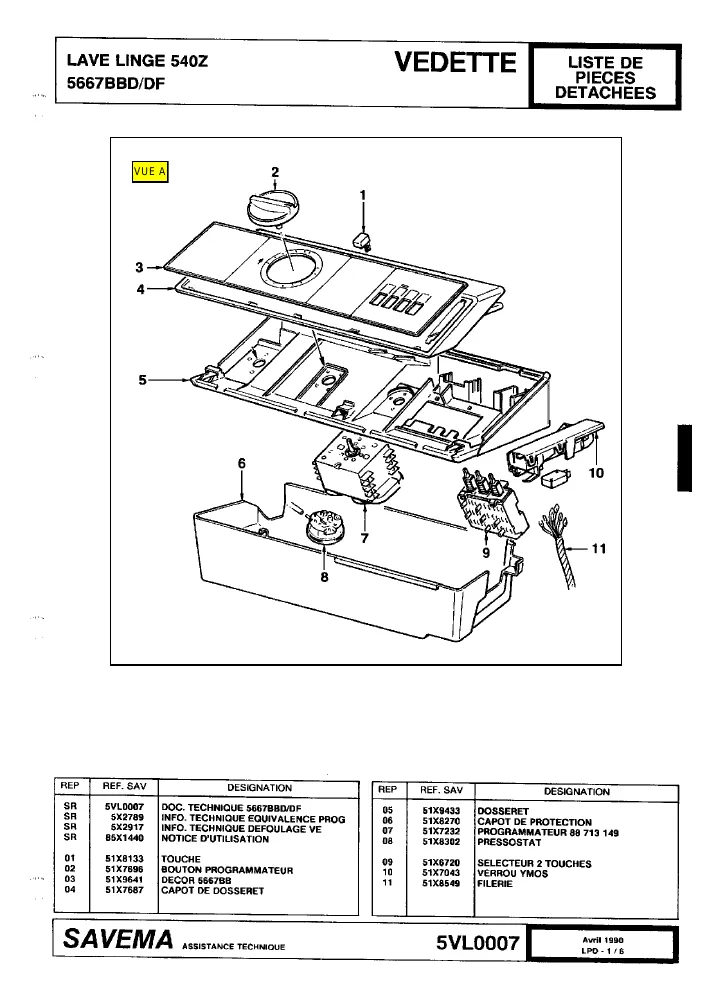

Vue éclatée lave linge VEDETTE 5667BB 5667BBD.DF

Name: VEDETTE 5667BB 5667BBD.DF
Brand: VEDETTE
SKU: 5667BB 5667BBD.DF

Découvrez la vue éclatée complète lave linge VEDETTE 5667BB 5667BBD.DF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE 5667BB 5667BBD.DF et éviter les pannes imprévues. 20 pièces référencées.

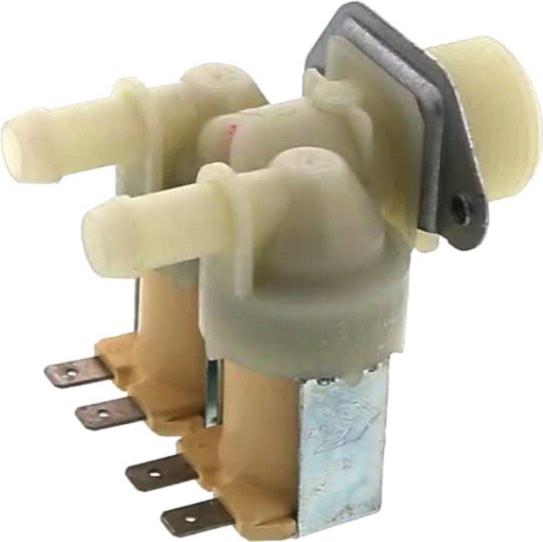

Cette vue éclatée VEDETTE 5667BB 5667BBD.DF référence 20 pièces détachées, dont tuyau lave-linge arrivee eau, electrovanne lave-linge 2 voies 180°, tambour lave-linge, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

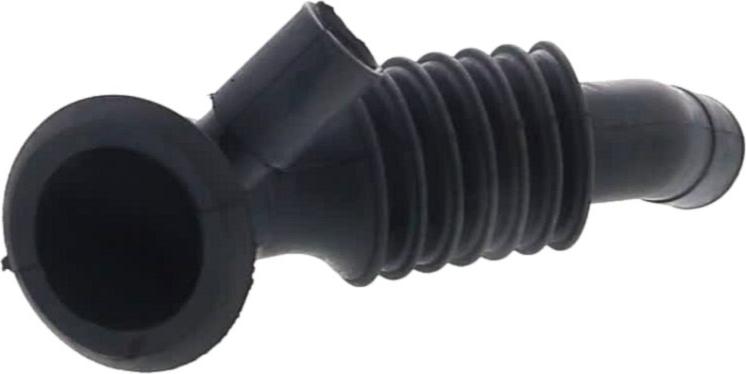

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1, 32.51 €) · DURITE Lave-Linge BAC/CUVE (repère 4, 38.94 €) · DURITE Lave-Linge CUVE/PV (repère 16, 100.81 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1233J5 (repère 4, 18.85 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

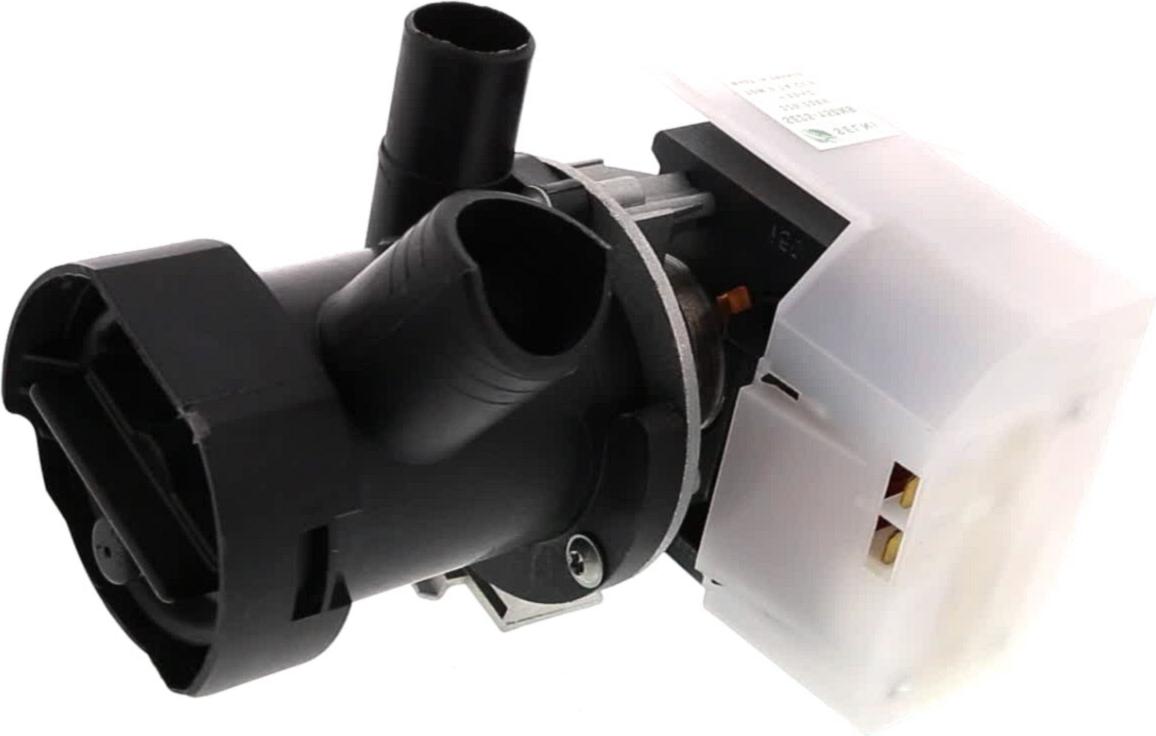

Sur cette vue : Pompe de vidange Lave-Linge PLASET COD 49825 (repère 8, 79.1 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

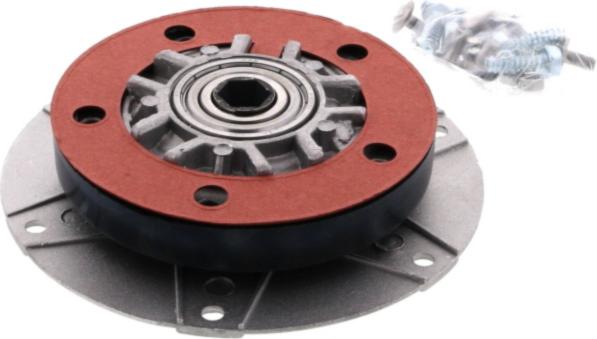

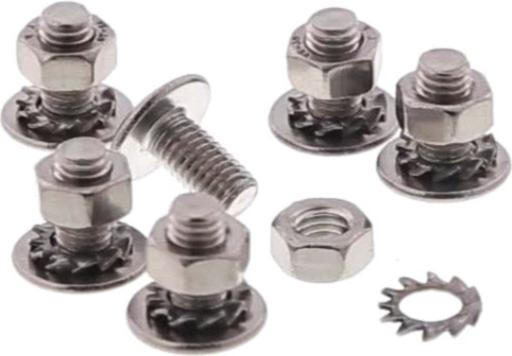

Sur cette vue : VIS Lave-Linge PALIER *lot de 6* (repère 5, 10.4 €) · RESSORT Lave-Linge SUSPENSION AVANT (repère 6) · PALIER Lave-Linge Gauche OU Droit +AXE "promo" (repère 7, 17.26 €) · RESSORT Lave-Linge SUSPENSION ARRIERE (repère 22, 19.98 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 14, 32.65 €) · Thermostat NC83 (repère 26, 46.38 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT (repère 1, 32.51 €) · COURROIE Lave-Linge 1233J5 (repère 4, 18.85 €) · VIS Lave-Linge PALIER *lot de 6* (repère 5, 10.4 €) · PALIER Lave-Linge Gauche OU Droit +AXE "promo" (repère 7, 17.26 €) · Thermostat NC83 (repère 26, 46.38 €)
