Réparer son lave-linge VEDETTE : les pannes courantes

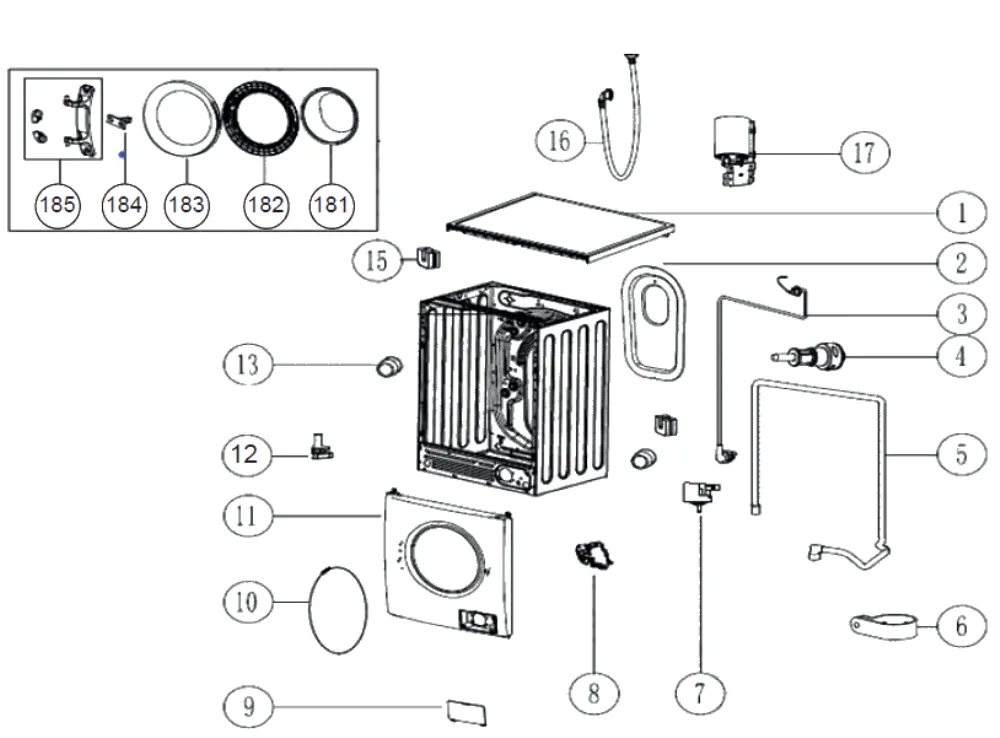

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 10, 12.34 €) · JOINT Lave-Linge HUBLOT (repère 31, 85.98 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 32, 5.39 €) · DURITE Lave-Linge CUVE-BOITE (repère 34, 28.58 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 29.78 €) · COURROIE Lave-Linge 1274PJE 6 6PJE1274 (repère 40, 35.18 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE 2 METRES (repère 5, 25.51 €) · POMPE Lave-Linge VIDANGE PX-2-35 HLBT-050A03 (repère 51, 38.12 €) · DURITE Lave-Linge CUVE POMPE + CHAMBRE COMPRESSION (repère 52, 36.67 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 5.73 €) · JOINT Lave-Linge PALIER (repère 36, 6.41 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 37, 21.61 €) · ROULEMENT Lave-Linge 6307ZZ (repère 37, 19.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 44, 43.74 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 10, 12.34 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 29.78 €) · JOINT Lave-Linge HUBLOT (repère 31, 85.98 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 32, 5.39 €) · JOINT Lave-Linge PALIER (repère 36, 6.41 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 37, 21.61 €) · ROULEMENT Lave-Linge 6307ZZ (repère 37, 19.74 €) · COURROIE Lave-Linge 1274PJE 6 6PJE1274 (repère 40, 35.18 €)
