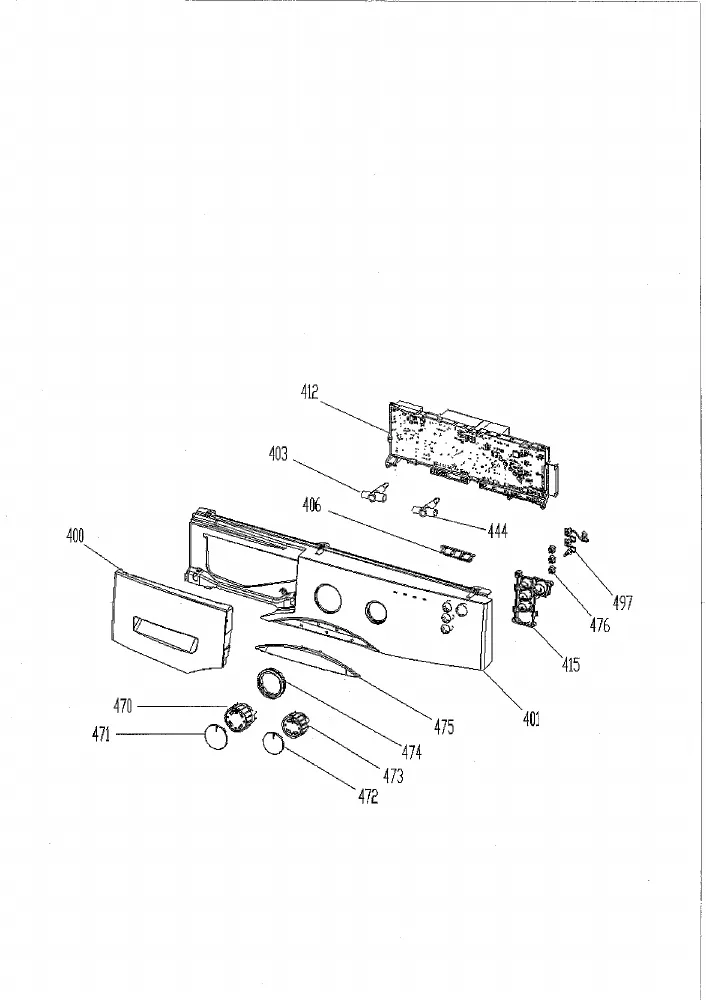

Vue éclatée lave linge VEDETTE VLS5012 VLS50121

Name: VEDETTE VLS5012 VLS50121
Brand: VEDETTE
SKU: VLS5012 VLS50121

Découvrez la vue éclatée complète lave linge VEDETTE VLS5012 VLS50121, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE VLS5012 VLS50121 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée VEDETTE VLS5012 VLS50121 référence 22 pièces détachées, dont pied lave-linge + ecrou, ressort lave-linge poignee porte, tuyau lave-linge arrivee eau, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

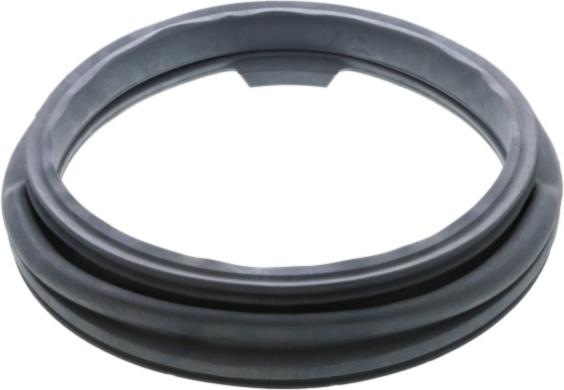

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 118, 60.66 €) · DURITE Lave-Linge BAC LESSIVE/CUVE * (repère 206, 15.81 €) · DURITE Lave-Linge CUVE/PV (repère 213, 45.47 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1228H7EL * (repère 100, 22.84 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : Pompe de vidange Lave-Linge (repère 285, 40.5 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.74 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 21.32 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.17 €) · RESSORT Lave-Linge SUSPENSION CUVE (repère 800, 15.49 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : SUPPORT Lave-Linge Résistance (repère 115, 44.66 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1228H7EL * (repère 100, 22.84 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 21.32 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.17 €) · JOINT Lave-Linge HUBLOT (repère 118, 60.66 €)
