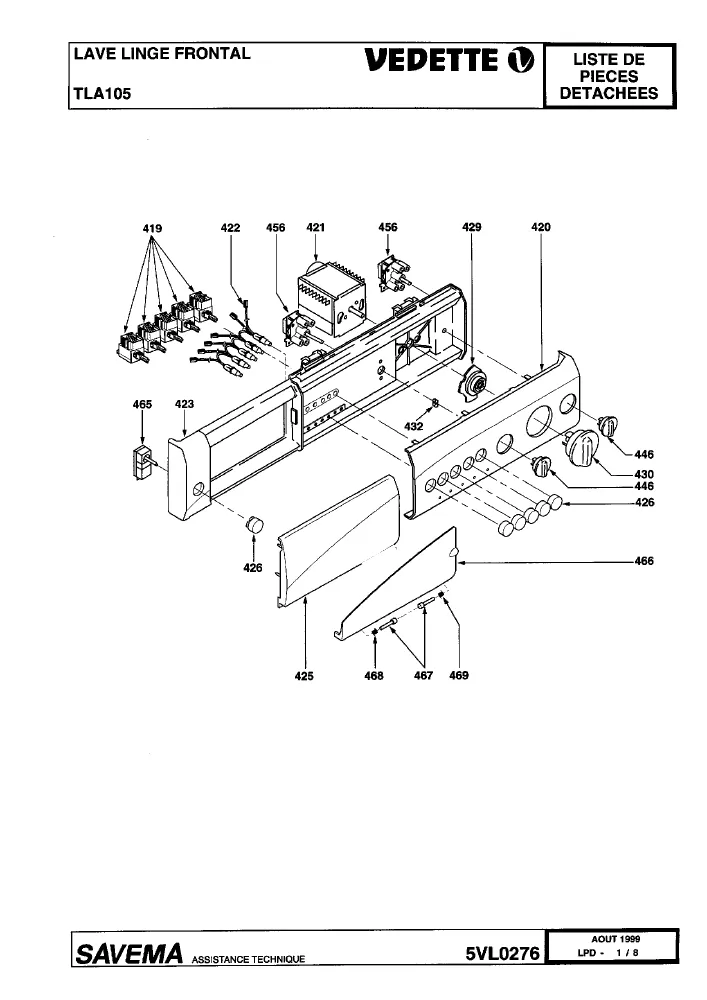

Vue éclatée lave linge VEDETTE TLA105 9210024T7

Name: VEDETTE TLA105 9210024T7
Brand: VEDETTE
SKU: TLA105 9210024T7

Découvrez la vue éclatée complète lave linge VEDETTE TLA105 9210024T7, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE TLA105 9210024T7 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée VEDETTE TLA105 9210024T7 référence 26 pièces détachées, dont embout lave-linge ressort, moteur lave-linge, filtre lave-linge antiparasite, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINTS (repère 113, 51.6 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1263H7 EL (repère 144, 31.92 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge ANTIPARASITE (repère 25, 21.94 €) · TUYAU Lave-Linge VIDANGE (repère 43, 21.02 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : EMBOUT Lave-Linge RESSORT (repère 5) · AMORTISSEUR Lave-Linge = épuisé (repère 102) · PALIER Lave-Linge ROULEMENTS+JOINTS (repère 113, 51.6 €) · RESSORT Lave-Linge POIGNEE (repère 415, 17.93 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : THERMOSTAT 87°C (repère 140, 65.71 €) · RESISTANCE Lave-Linge 1900w (repère 148, 73.11 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Lave-Linge ANTIPARASITE (repère 25, 21.94 €) · AMORTISSEUR Lave-Linge = épuisé (repère 102) · PALIER Lave-Linge ROULEMENTS+JOINTS (repère 113, 51.6 €) · THERMOSTAT 87°C (repère 140, 65.71 €) · COURROIE Lave-Linge 1263H7 EL (repère 144, 31.92 €)
