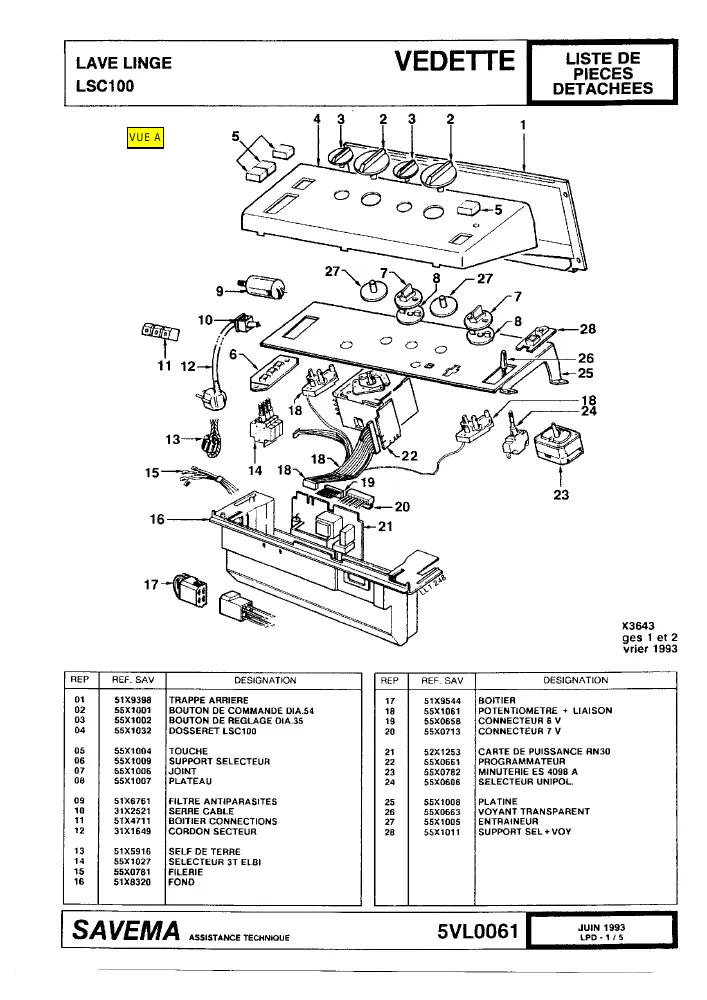

Vue éclatée lave linge VEDETTE LSC100 7QF8VEFFA

Name: VEDETTE LSC100 7QF8VEFFA
Brand: VEDETTE
SKU: LSC100 7QF8VEFFA

Découvrez la vue éclatée complète lave linge VEDETTE LSC100 7QF8VEFFA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE LSC100 7QF8VEFFA et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée VEDETTE LSC100 7QF8VEFFA référence 25 pièces détachées, dont tuyau electrovanne, palier lave-linge gauche ou droit, tambour lave-linge, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : DURITE CUVE/POMPE (repère 11, 38.74 €) · JOINTS RACCORD 15X24 (repère 17, 14.38 €) · JOINT THERMOPLONGEUR (repère 18, 9.13 €) · JOINT TUYAU ARRIVE EAU (repère 24, 36.76 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : DURITE CUVE/POMPE (repère 11, 38.74 €) · CORPS Lave-Linge FILTRE VIDANGE (repère 14, 26.42 €) · Pompe de vidange (repère 15, 83.36 €) · TUYAU VIDANGE (repère 28, 25.03 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge Gauche OU Droit (repère 2, 47.75 €) · PALIER Lave-Linge COTE POULIE (repère 4, 40.58 €) · AMORTISSEUR Lave-Linge AVANT (repère 7, 89.55 €) · AMORTISSEUR Lave-Linge ARRIERE (repère 25).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PALIER Lave-Linge Gauche OU Droit (repère 2, 47.75 €) · PALIER Lave-Linge COTE POULIE (repère 4, 40.58 €) · AMORTISSEUR Lave-Linge AVANT (repère 7, 89.55 €) · CORPS Lave-Linge FILTRE VIDANGE (repère 14, 26.42 €) · JOINTS RACCORD 15X24 (repère 17, 14.38 €) · JOINT THERMOPLONGEUR (repère 18, 9.13 €) · JOINT TUYAU ARRIVE EAU (repère 24, 36.76 €) · AMORTISSEUR Lave-Linge ARRIERE (repère 25)
